Koliko stane zaslon z e-črnilom?

Goli zaslonski moduli stanejo približno$5–$300, razvojni kompleti z gonilniškimi ploščami stanejo približno$10–$450in dokončani zasloni na e-papirju stanejo približno$800–$2,500.

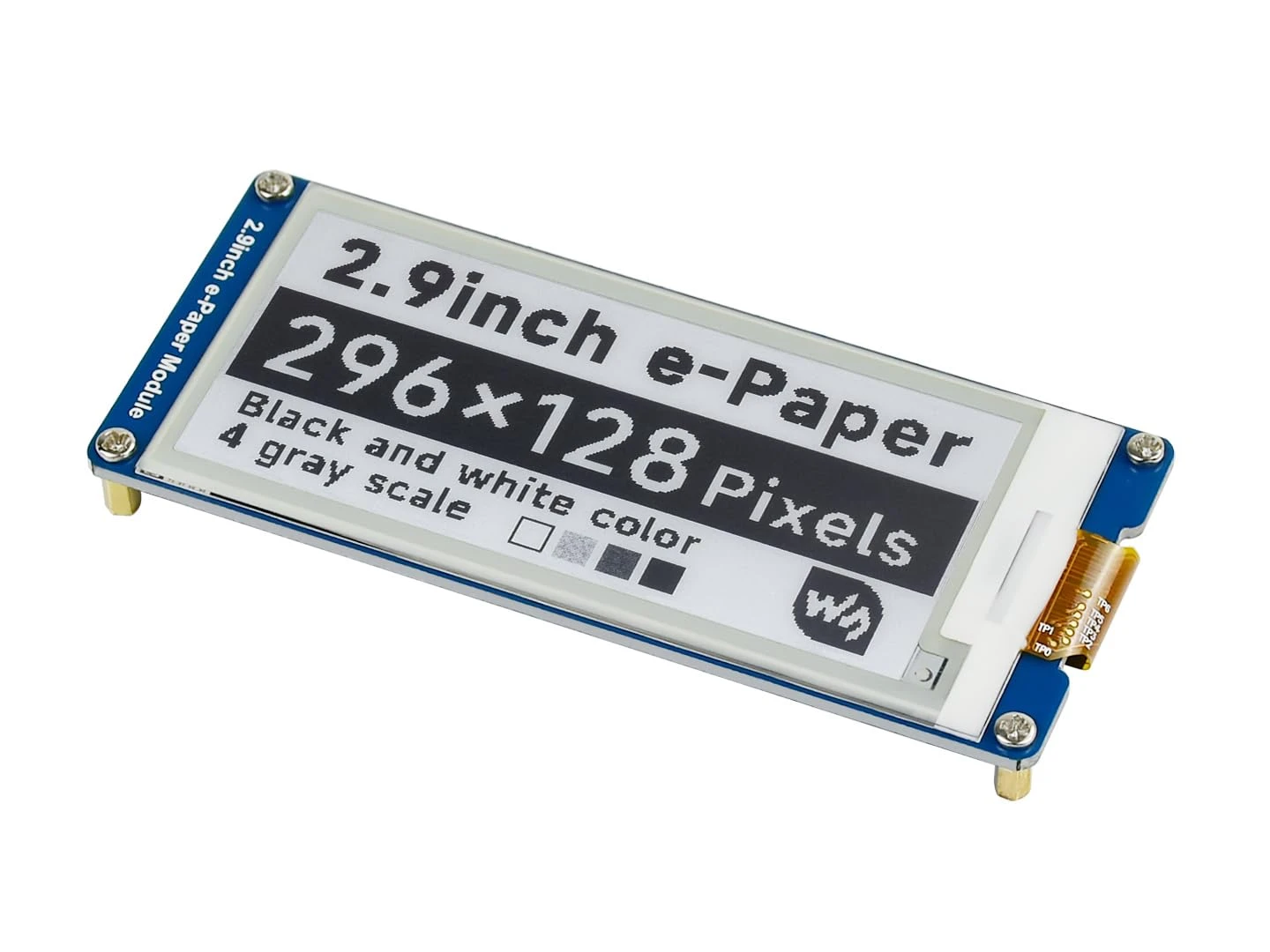

2,9-palčni modul e-črnila stane 15 USD. 25-palčni monitor z e-črnilom stane 2000 dolarjev. To ni tipkarska napaka. To je realnost trga, ki ga nadzira eno samo podjetje, omejen s patenti in brez konkurence.

Cenovna pokrajina

Dejanske številke so osupljive v svojem razponu.

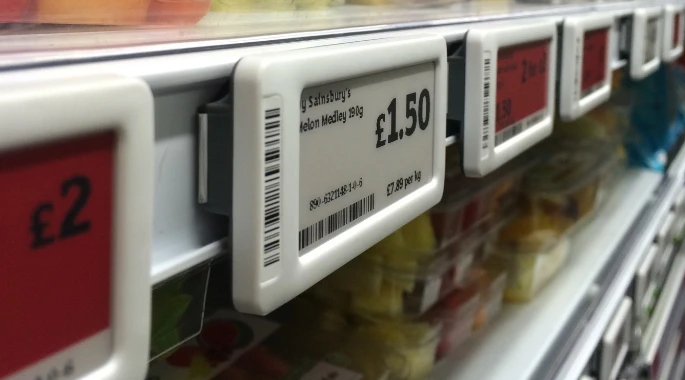

Na majhnem koncu-1,5" do 2,9" ploščeza elektronske nalepke na policah in senzorje IoT-očekujete od 5 do 20 USD za gole module, od 10 do 30 USD z gonilniškimi ploščami. Določanje cen blaga. Trg ESL je povzročil dovolj velike količine, da so ti resnično cenovno dostopni.

TheRazpon od 4,2" do 5,8".zajema nosljive naprave in majhne zaslone. Cene se povzpnejo na 18–45 USD za gole module, 25–60 USD z gonilniškimi ploščami-, kar je še vedno razumno za večino projektov.

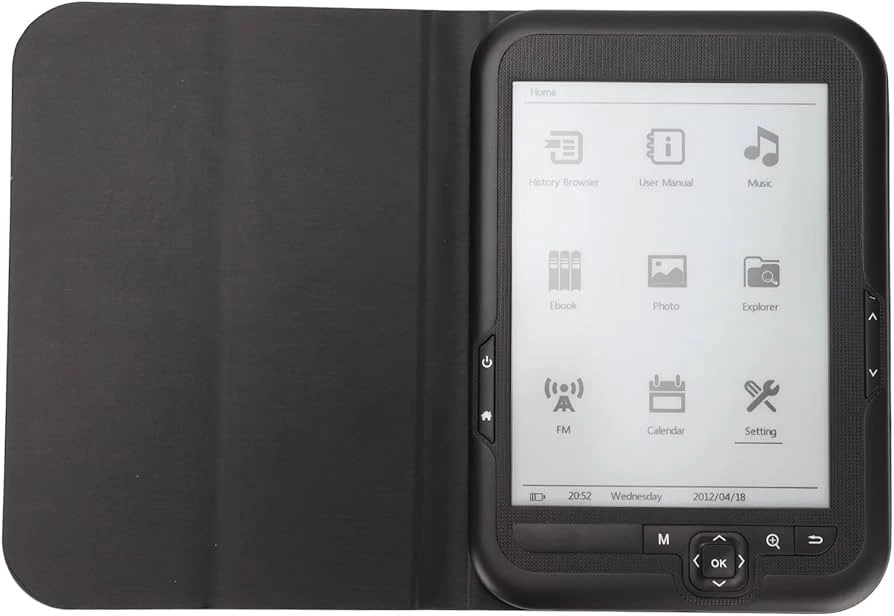

Šest centimetrovkjer se večina potrošnikov prvič sreča z e-črnilom. Kindle Paperwhite. Format se je izpopolnjeval v petnajstih letih. To je standard za e-bralnike in cena odraža to zrelost: 30 do 65 USD za modul, 45 do 80 USD z gonilniško ploščo. Ni poceni, a ne nezaslišano. Pri tej velikosti plačate približno 5–10 USD na diagonalni palec.

Nato se krivulja močno strmi.

In potem je tu še25,3-palčni razred-namizni monitorji z e-črnilom, beli kit sveta e-papirja. Stroški neobdelane plošče so dosegli 800–1200 dolarjev. Dokončani monitorji so na drobno od 1500 do 2500 dolarjev. Ekonomija tukaj komajda ima smisel, vendar bomo prišli do tega.

Barva spremeni vse.Barvni zasloni stanejo 1,5 × do 3 × več kot njihovi enobarvni ekvivalenti v vseh velikostnih razredih. 13,3-palčni barvni modul Kaleido 3 se prodaja za 449 USD v uradni trgovini E Ink-in to je samo plošča. Polnobarvne plošče Gallery 3 s 50.000 barvami zahtevajo še višje premije, čeprav je točna cena le redko javno razkrita.

Te cene so se komaj premaknile v desetletju. Samo to dejstvo vam pove, da je nekaj pokvarjeno.

Zakaj E-črnilo stane toliko, kot stane

E Ink Holdings, tajvansko podjetje, nadzoruje95 % svetovnega trga e-zaslonov s papirjem. Naj se ta številka ujame. Vsak Kindle. Vsak Kobo. Vsak opazen. Vsak Boox. Vsaka Supernote. Vsaka elektronska polica v vsakem supermarketu, vsaki lekarni, vsakem skladišču. Vsi uporabljajo plošče E Ink.

To ni prevlada na trgu. To je monopol.

Zgodba o nastanku podjetja sega v MIT-ov Media Lab v devetdesetih letih prejšnjega stoletja, kjer so raziskovalci razvili osnovno mikroinkapsulirano elektroforetično tehnologijo. Odcepljeno podjetje, E Ink Corporation, je leta 2009 kupil tajvanski Prime View International. Tri leta kasneje, leta 2012, je E Ink prevzel SiPix, svojega takrat edinega pomembnega konkurenta. Rezultat je dobavna veriga z eno samo dušilno točko.

Ko kupite katero koli napravo za e-papir katerega koli proizvajalca, vaš denar na koncu steče k enemu podjetju v Hsinchu na Tajvanu.

Patenti naredijo monopol trajen.Patent osrednjega mikrokapsuliranega elektroforetskega zaslona, ​​vložen leta 1996, je potekel. Teoretično bi to moralo odpreti zapornice. Vsakdo bi moral biti sposoben izdelati zaslone iz e-papirja z uporabo osnovne tehnologije.

Toda E Ink ni miroval v teh-zaščitenih letih patenta.

Podjetje porabi približno150 milijonov dolarjev letno za raziskave in razvoj-srednji-najstniški odstotek prihodka. Za proizvajalca zaslonov je to izjemno veliko. Samsung Display, ki deluje v veliko večjem obsegu, porabi manjši odstotek prihodkov za raziskave. E Ink se po intenzivnosti raziskav in razvoja kosa s farmacevtskimi podjetji.

Ta naložba ustvarja stalne patentne prijave. Nizi barvnih filtrov. Hitrejše osveževanje valovnih oblik. Fleksibilne plastične podlage. Izboljšana kontrastna razmerja. Delovanje pri nizkih-temperaturah. Vsaka generacija tehnologije prinaša novo intelektualno lastnino. Vsaka nova funkcija utrdbi doda novo plast.

Prvotni potek patenta ni spremenil ničesar. Trdnjava je preprosto zrasla z novim obzidjem.

Vsak konkurent, ki poskuša vstopiti na trg, se sooči z izbiro: licencirati tehnologijo podjetja E Ink (in sprejeti njihovo cenovno moč), razviti alternativne pristope, ki krmarijo po tisočih patentih (dragih in-trajnih) ali sprejeti, da bodo njihovi izdelki tehnološko slabši (in zato komercialno neuspešni).

V igri je tudi začaran krog, ki koristi monopolistu. Skupni letni prihodek podjetja E Ink se giblje okoli 1 milijarde dolarjev. To se sliši veliko, dokler tega ne primerjate s svetovnim trgom zaslonskih plošč, ki presega 150 milijard dolarjev letno. E-papir zavzema le delček industrije prikazovalnikov.

Majhen trg pomeni majhne količine proizvodnje. E Ink upravlja tovarne, ki so majhne v primerjavi z ogromnimi napravami Gen 10.5, ki jih BOE in Samsung uporabljata za proizvodnjo LCD in OLED. Majhne količine ne pomenijo ekonomije obsega. Fiksni stroški proizvodnje-čistih prostorov, opreme, inženirskega osebja-se porazdelijo na manj enot.

Če ni ekonomije obsega, cene ostanejo visoke. 6-palčna plošča z e-črnilom stane 30–60 USD. 6-palčni zaslon LCD stane 3–8 USD. Proizvodni procesi so si podobni, vendar razlika v obsegu ustvarja vrzel v ceni velikosti.

Visoke cene omejujejo sprejemanje. Potrošniki si ogledujejo naprave z e-črnilom, vidijo boljše alternative kot LCD in pogosto izberejo cenejšo možnost. Proizvajalci naprav omejujejo svoje linije izdelkov za e-črnila, ker je trg manjši.

Zaradi omejene uporabe je trg majhen. In cikel se nadaljuje.

To je samo{0}}okrepljena past, ki se zlomi le, če nekdo vloži milijarde dolarjev, da bi dosegel obseg-ali če večji tehnološki premik naredi sedanjo proizvodnjo nepomembno. Ne eno ne drugo se ni zgodilo. Nobeden se ne zdi neizbežen.

Primerjava LCD

Razlika v ceni med e-črnilom in LCD-jem si zasluži izrecno pozornost, saj ponazarja, kako izkrivljeno je postalo oblikovanje cen e-papirja.

Pri velikosti 6-palcev-standardni e-bralnik-LCD stane 3 do 8 USD. Plošča z e-črnilom stane od 30 do 60 dolarjev. To je8× do 10× premiumza e-papir. Obe tehnologiji sta zreli. Oba sta izdelana v velikem obsegu (čeprav v zelo različnih merilih). Premije za e-črnilo ni mogoče pojasniti zgolj z zapletenostjo izdelave.

Pri 10 palcih LCD plošče stanejo od 8 do 15 USD. E-plošče s črnilom stanejo od 100 do 180 USD. Razmerje se je poslabšalo na10× do 12×. Lahko kupite deset LCD plošč za ceno ene e-plošče s črnilom.

Razred velikosti 25-inch razkrije absurd v celoti. 25-palčna LCD plošča-, kakršna je v osnovnem pisarniškem monitorju, stane od 40 do 80 USD. 25-palčna plošča z e-črnilom stane od 800 do 1200 dolarjev. To je a15× do 20× premium.

Končni 25-palčni monitor LCD se v maloprodaji prodaja za manj kot 100 USD, vključno s ploščo, elektroniko gonilnika, ohišjem, napajalnikom in stopnjo dobička. Končni 25-palčni monitor z e-črnilom se prodaja za 2000 $ ali več.

Tehnologija je drugačna, ja. E-črnilo zahteva natančno generiranje valov. Proizvodni proces uporablja mikrokapsulacijo namesto poravnave tekočih kristalov. Pridelki so lahko manjši, tolerance strožje.

Toda ali je tehnologija 15× do 20× bolj zapletena? Ali je proizvodnja v enakem obsegu 15× do 20× dražja?

Ne. Razlike v ceni ne opravičuje samo tehnologija. To upravičuje tržna struktura. Ko eno podjetje nadzoruje ponudbo in se ne sooča s konkurenco, cene odražajo tržno moč, ne proizvodnih stroškov.

Barvna tehnologija: Kaleido, Gallery in Spectra

Prišlo je barvno e-črnilo, vendar v več okusih z dramatično različnimi lastnostmi in cenami.

Kaleido

Kaleidopredstavlja barvno rešitev E Ink-za množični trg. Tehnologija namesti niz barvnih filtrov (CFA) na standardno črno{2}}in-belo plast e-črnila-, kar je konceptualno podobno, kako zasloni LCD proizvajajo barve, čeprav se osnovna tehnologija slikovnih pik popolnoma razlikuje. Rezultat:4.096 barv pri 150 PPIbarvna ločljivost, pri čemer spodnji enobarvni sloj še vedno zagotavlja 300 PPI za črno-in-belo vsebino. Besedilo ostane ostro, ker se upodablja v polni ločljivosti. Barvne slike so videti nekoliko utišane in imajo nižjo-ločljivost, ker so filtrirane skozi CFA.

Hitrost osveževanja ostaja sprejemljiva za branje-primerljivo z enobarvnimi ploščami. Pri obračanju strani ali pomikanju po barvni vsebini ne boste opazili večjih zamud.

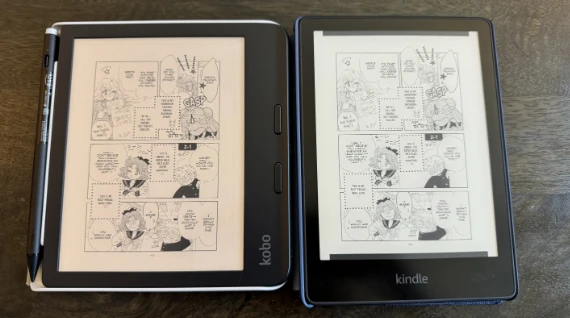

Kompromisi-so resnični. Barve so videti izprane v primerjavi z LCD ali OLED. Nasičenost je omejena. Barvna ločljivost 150 PPI pomeni, da so drobni barvni detajli nekoliko mehki. Čitljivost na neposredni sončni svetlobi-e-ubijalska funkcija črnila-je nekoliko zmanjšana, ker barvni filter absorbira svetlobo.

Moduli Kaleido 3 stanejo približno50–80 % večkot enakovredne enobarvne plošče. 7-palčna plošča Kaleido 3 lahko stane 50–70 USD, medtem ko enobarvna plošča stane 30–40 USD. Premija je pomembna, vendar ne previsoka, zato se je Kaleido pojavil v potrošniških napravah, kot so Kobo Libra Color in različni barvni modeli Boox.

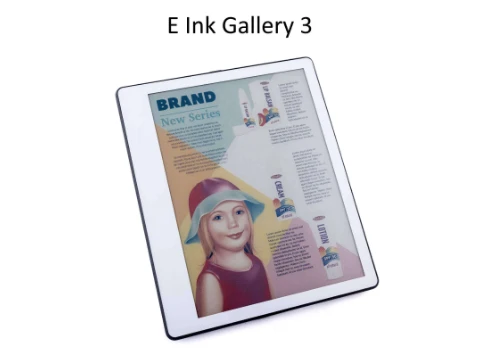

Galerija 3

Galerija 3je bistveno drugačen pristop in zahteva bistveno drugačne cene. Namesto filtriranja bele svetlobe skozi barvne nize Galerija 3 uporablja štiri{2}}pigmentni sistem-cian, škrlatno, rumeno in belo-, zapakiran v vsako mikrokapsulo. Vsaka slikovna pika vsebuje vse štiri pigmente, ki jih je mogoče selektivno premakniti na vidno površino prek različnih sekvenc električnih polj.

Barvni filter ni potreben. Rezultat: približno50.000 barv pri polnih 300 PPIločljivost po celotnem zaslonu. Barvne slike so dramatično bolj žive kot Kaleido. Tehnologija se približuje temu, čemur bi lahko rekli "dovolj dobra" barvna reprodukcija za številne primere uporabe.

Kompromis-je hitrost. Premikanje štirih različnih vrst pigmentov na natančne položaje zahteva čas. Polna-kakovostna barvna osvežitev lahko traja do 1,5 sekunde. Obstajajo načini hitrega osveževanja, vendar žrtvujejo barvno natančnost. Ne gledate videa na zaslonu Galerije 3. Sploh se ne premikate gladko po barvnem dokumentu.

Plošče Gallery 3 so rezervirane za premium aplikacije. E Ink ne objavlja cen in končni izdelki, ki uporabljajo Galerijo 3, redko presežejo stroške plošč. Toda dokazi so jasni v maloprodajnih cenah: barvni tablični računalniki e-note, ki uporabljajo Galerijo 3, dosegajo 500–800 USD premij v primerjavi z enobarvnimi ekvivalenti z enakimi funkcijami. ReMarkable 2 stane 450 dolarjev. Primerljiva barvna naprava Gallery 3 stane 900 $ ali več.

Spektri 6

In potem je tuSpektri 6, ki cilja na popolnoma drugačen trg: napise in maloprodajne zaslone. Tehnologija uporablja šest-barvni izhod iz štiri-pigmentne mikročašaste arhitekture, ki je optimizirana za zaslone velike-formatov, ki se redko spreminjajo. Pomislite na promocijske znake trgovin z živili, zaslone z informacijami o letališčih, oznake muzejskih razstav-aplikacije, kjer potrebujete barvo, velikost in ničelno porabo energije med posodobitvami. Velikosti plošč leta 2025 dosežejo 75 palcev. Cene se gibljejo v tisoče dolarjev. Prodaja poteka izključno prek kanalov B2B z dogovorjenimi pogodbami, količinskimi zavezami in integracijskimi storitvami po meri.

Če berete ta članek in poskušate ugotoviti, kako kupiti ploščo Spectra 6 za osebni projekt, je odgovor: verjetno ne morete in si je zagotovo ne morete privoščiti.

Kaj različni kupci dejansko plačajo

Trg e-črnila služi radikalno različnim kupcem po radikalno različnih cenah. Kje sedite v hierarhiji, je odvisno, koliko plačate.

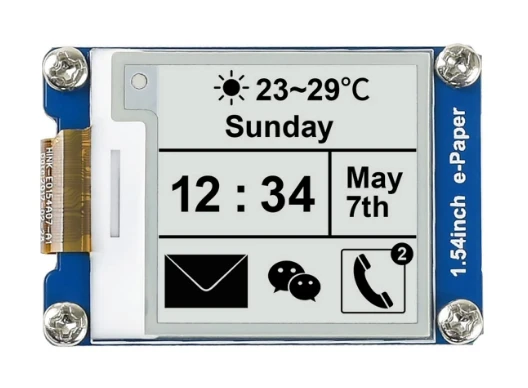

Stopnja ljubiteljev/izdelovalcev

Če gradite osebni projekt-pametni domači zaslon, e-vremensko postajo iz papirja, umetniško instalacijo-nakupujete pri Waveshare, Adafruit, Good Display ali AliExpress. Vaš tipičen nakup: razvojni komplet od 2,9" do 7,5" z gonilniško ploščo, trakastimi kabli in vzorčno kodo. Cenovni razpon:15 do 120 dolarjevodvisno od velikosti in lastnosti.

Preverjanje resničnosti: maloprodajne cene plačujete s polnim pribitkom. Vsak posrednik ima del. Waveshare kupuje plošče od E Ink (ali pooblaščenih distributerjev), doda elektroniko gonilnikov, piše dokumentacijo, skrbi za pošiljanje in nudi podporo strankam. Vse to stane.

7,5-palčni tribarvni komplet Waveshare stane 50–90 USD, odvisno od tega, kje ga kupite. Ta ista plošča, ko jo Amazon kupi v milijonskih količinah, verjetno stane pod 20 USD, vključno z elektroniko gonilnika. Za privilegij nakupa ene enote naenkrat plačate 3× do 4× premijo.

To ni nepošteno{0}}majhna-razdelitev količin ima dejanske stroške. Toda to pomeni, da se proračuni hobijev hitro porabijo. Izdelava štiri-panelne e-nadzorne plošče s črnilom bi lahko stala 300 USD samo v ploščah.

Majhna stopnja proizvodnje

Ko naročite 100–1000 enot za izdelavo prototipov ali manj{3}}serijsko proizvodnjo, se igra spremeni. Delate prek distributerjev, dobaviteljev Alibabe ali poskušate vzpostaviti neposreden stik s tovarno. Cene običajno tečejo20–40 % pod maloprodajopri teh količinah. Plošča, ki stane 60 $ na Waveshare, je lahko na voljo za 40–45 $ prek distributerskega odnosa.

Toda realnost se zaplete. Za ponudbe so potrebni NDA-Dobavitelji ne želijo, da konkurenti poznajo njihove cene. Najmanjše količine naročil ustvarjajo ovire: morda se boste morali zavezati k 500 enotam, da boste dosegli dobro ceno, vendar potrebujete le 200 za vašo začetno proizvodnjo. Dobavni roki se raztezajo na tedne ali mesece. Doslednost kakovosti postane vaša težava.

Mali kupci nimajo vzvoda. E Ink ne skrbi za vaše naročilo 500 enot. Amazonu prodajajo na milijone plošč. Vaše podjetje živi ali umre na podlagi odločitev o dodelitvi za stranke, ki so tisočkrat večje od vas.

Stopnja Enterprise/OEM

Pri 10 000+ enotah letno imate opravka neposredno s prodajnimi zastopniki E Ink ali pooblaščenimi proizvodnimi partnerji. Ocene industrije kažejo, da veliki proizvajalci originalne opreme plačujejo10–15 USD za 6-palčno ploščo-v primerjavi s 30–60 USD v maloprodaji. Količinske cene so resnične in razlika je ogromna.

Amazon, Kobo, Rakuten in glavni ponudniki ESL, kot sta Pricer in SES-imagotag, delujejo na tej ravni. Pogajajo se o več-letnih pogodbah, zajamčeni dodelitvi, specifikacijah po meri in cenah, ki jih posamezni kupci ne bodo nikoli videli. Razlika med maloprodajnimi in količinskimi cenami lahko preseže 70 %.

Ta razmerja prinašajo tudi obveznosti: količinske zaveze, razvojna partnerstva, včasih ekskluzivna okna za nove tehnologije. Ko E Ink lansira novo velikost plošče ali barvno tehnologijo, veliki proizvajalci originalne opreme pogosto dobijo prvi dostop.

Če poskušate ustanoviti podjetje za potrošniške e-bralnike in konkurirati s cenami Kindle, razumejte, da ne tekmujete le z Amazonovo blagovno znamko in ekosistemom. Tekmujete z njihovimi stroški komponent, ki so verjetno 50–70 % nižji od vaših.

Sekundarni trg

Obstaja tudi senčni trg za plošče z e{0}}črnilom, ki ga večina kupcev nikoli ne upošteva: reciklirane in odvečne komponente. Viri vključujejo reciklirane Kindle in Kobo (zasloni pogosto preživijo dlje od naprav), odslužene sisteme elektronskih oznak na policah (trgovine nadgradijo in zavržejo staro strojno opremo), odvečne zaloge iz preklicanih projektov in prekoračitve proizvodnje.

Cene tečejo30–50 % cene nove plošče. 6-palčna plošča, ki nova stane 40 USD, je morda na voljo pri reciklaži za 15–20 USD.

Kompromisi-so pomembni. Brez garancije-če je plošča okvarjena, izgubite vi. Potencialna degradacija-e-plošč s črnilom lahko s časom in uporabo povzroči zataknjene slikovne pike ali neenakomeren kontrast. Neznana zgodovina-ne veste, koliko ciklov osveževanja je plošča doživela ali kako je bila shranjena.

Najpomembneje je, da reciklirane plošče zahtevajo razvoj gonilnikov po meri. Ne boste dobili čednega razvojnega kompleta z dokumentacijo. Dobili boste golo ploščo, morda s trakastim konektorjem, in sami morate ugotoviti pinout, pogonske valovne oblike in inicializacijske sekvence.

Ta trg je primeren samo za izkušene razvijalce strojne opreme z osciloskopi, potrpežljivostjo in toleranco do napak. Ni za hobiste, ki izdelujejo svoj prvi projekt na e-papirju.

Cene končnih izdelkov

Gole plošče so eno. Končane naprave so tisto, kar večina potrošnikov dejansko kupi, cena pa odraža veliko več kot le ceno plošče.

Končni e-bralnik ali e-beležka vključuje ploščo e-črnila, pa tudi: procesor (običajno ARM-), RAM in shrambo, baterijo, plast na dotik (kapacitivno ali elektromagnetno), sistem sprednje luči, plastično ali aluminijasto ohišje, gumbe in vrata, razvoj programske opreme, regulativni certifikat, embalažo in stopnje dobička za proizvajalca in trgovec na drobno.

Cena plošče lahko predstavlja20–40 % kosovniceza potrošniško napravo. Vse ostalo se sešteje.

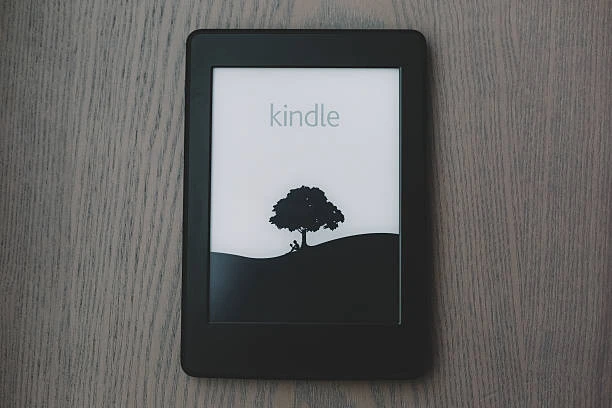

E-bralniki (100–280 USD)

Kindle Paperwhite in Kobo Clara zasedataRazpon od 100 do 180 dolarjevza osnovne enobarvne 6-palčne e-bralnike. Vrhunske lastnosti-topla osvetlitev, večji prostor za shranjevanje, vodoodpornost-potisnite proti višjemu koncu. Barvni e-bralniki, kot je Kobo Libra Color, so prispeli vRazpon od 200 do 280 $, z uporabo tehnologije Kaleido. Premija ~100 USD v primerjavi z enobarvnimi ekvivalenti odraža povečanje stroškov plošče in dejavnik novosti.

Po teh cenah so e-bralniki postali res dostopni večini bralcev. Kindle Paperwhite stane manj kot ducat knjig s trdimi platnicami. Ponudba vrednosti je jasna, tudi s premijo e-črnila nad LCD-jem.

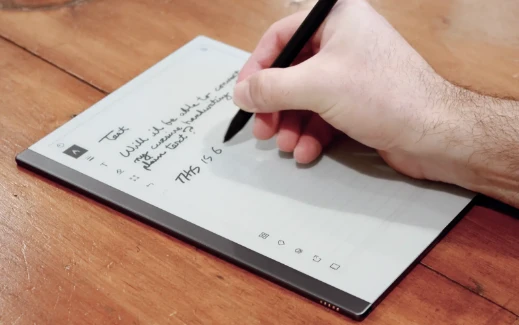

Tablični računalniki E-Note (400–900 USD)

Tukaj cene tabličnih računalnikov e-note močno narastejo. ReMarkable 2 stane približno$450. Teče serija Boox Note Air$400–$500. Naprave Supernote zasedajo podobno ozemlje. Z velikostjo 10,3 palca so to profesionalna orodja, namenjena-beležnikom, akademikom in poslovnim uporabnikom, ki želijo izkušnjo pisanja-kot na papirju.

Ponudba vrednosti je tukaj manj očitna. Tablični računalnik e-note za 450 $ tekmuje z osnovnim iPadom za 329 $, ki zmore vse, kar zmore e-note, in še milijone drugih stvari. Kupci e-note plačujejo posebej za papirnato-izkušnjo, okolje-brez motenj in zmanjšano obremenitev oči.

13,3-palčni e-zapiski velikega{0}}formata potisnite vRazpon od 550 do 800 $. Barvne različice-z Galerijo 3-lahko presežejo$900. Po teh cenah kupite specializirano orodje za specializirane poteke dela. Trg je majhen, a namenski.

E-Monitorji s črnilom (500–2500 USD)

E-monitorji s črnilom predstavljajo najekstremnejši izračun-to-cene na celotnem trgu. 10,3-palčni Dasung Paperlike 103 stane$500–$800. To je sekundarni monitor velikosti velike tablice, primeren za prikaz dokumentov ali referenčnega gradiva med delom na primarnem zaslonu. 13,3-palčni monitorji proizvajalcev Boox (serija Mira) in Dasung (HD-FT) delujejo$800–$1,200. Pri tej velikosti lahko razumno berete celotne dokumente, urejate besedilo ali brskate po spletnih mestih-, če prenesete hitrost osveževanja.

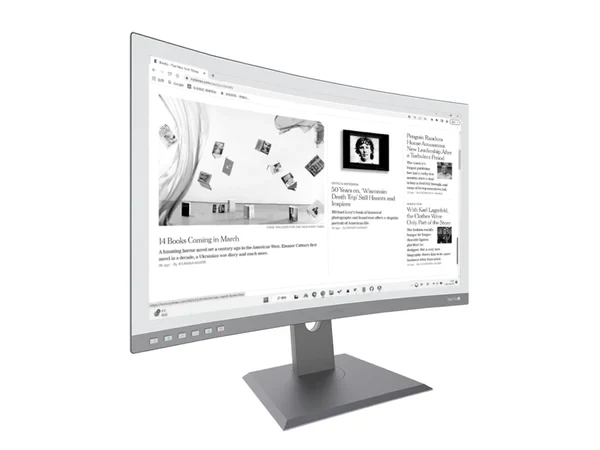

25,3-palčni namizni monitorji so vodilni izdelki: Dasung Paperlike 253 pri$2,250, Boox Mira Pro po podobnih cenah, barvne različice se približujejo$2,500.

2250 dolarjev vam na trgu zaslonov kupi veliko. 32-palčni 4K OLED monitor z osveževanjem 120 Hz, podporo HDR in milijoni barv: približno 900 USD. 27-palčni profesionalni monitor za urejanje fotografij s tovarniško kalibracijo barv: približno 700 USD. 49-palčni ultra širok ukrivljen igralni monitor: približno 800 USD.

Za ceno enega 25,3-palčnega monitorja z e-črnilom bi lahko kupili dva OLED profesionalnega razreda in vam ostane denar.

E-ink monitorji ne tekmujejo po vrednosti. Ne tekmujejo glede lastnosti. Prodajajo kupcem s posebnimi potrebami-zmanjšanjem obremenitve oči,-estetiko, kot je papir, odpravo bleščanja-ki dobesedno nimajo druge možnosti. Proizvajalci to vedo. Cene to odražajo.

Skriti stroški, o katerih vam nihče ne pove

Če izdelujete izdelek z e-črnilom-in ne kupujete dokončane naprave, ampak razvijate nekaj novega-je cena plošče šele začetek.

Vozniška elektronika

Plošče neobdelanega e-črnila ne sprejemajo preprostih digitalnih vnosov. Potrebujejo krmilne plošče, ki lahko ustvarijo zapletene valovne oblike-natančno časovno določena zaporedja napetosti, ki premikajo nabite pigmentne delce znotraj mikrokapsul. Krmilniki--obstajajo na policah. IT8951 je običajen za večje plošče. Različni krmilniki Good Display in Waveshare upravljajo manjše velikosti. Te dodajajo$10–$50na vaš seznam materialov, odvisno od ločljivosti in funkcij. Razvoj gonilnikov po meri-če potrebujete posebne funkcije, nižjo ceno količine ali manjše oblike-doda tedne inženirskega časa. Potrebujete inženirje strojne opreme, ki razumejo-visokonapetostno preklapljanje, časovne omejitve in upravljanje EMI. To strokovno znanje ni običajno.

Razvoj valovne oblike

In potem je tu še uglaševanje valovne oblike-to je tisti del, ki res pritegne ljudi. E-zasloni s črnilom ne samo vklopijo in izklopijo slikovnih pik. Vsaka osvežitev vključuje natančno umerjeno zaporedje napetostnih impulzov, ki morajo upoštevati prejšnje stanje pikslov, želeno novo stanje, temperaturo in želeno kakovost slike.

Te iskalne tabele valovne oblike so skrivnost kakovosti prikaza e-črnila. Dobre valovne oblike ustvarijo ostro besedilo z minimalnimi poudarki. Slabe valovne oblike povzročajo blatne slike, vidne artefakte in prezgodnjo obrabo slikovnih pik.

Razvoj valovne oblike ni dokumentiran.Ni javne specifikacije. Ni standardizirane oblike. To je temna umetnost, pridobljena s poskusi in napakami,-intenzivno karakterizacijo opreme in včasih dragimi svetovalnimi posli z E Inkom ali pooblaščenimi partnerji.

Podjetja, kot sta Good Display in Waveshare, s svojimi razvojnimi kompleti zagotavljajo vnaprej-nastavljene valovne oblike. To dobro deluje pri izdelavi prototipov in proizvodnji v-majhnem obsegu. Izvedbe po meri-različni pogoji delovanja, različne različice plošč, optimizirani načini osveževanja-zahtevajo obratno inženirstvo obstoječih valovnih oblik ali razvoj novih iz nič.

Proračun ustrezno.

Dotaknite se Integracija

Večina potrošniških naprav z e-črnilom vključuje vnos na dotik, bodisi kapacitiven (dotik s prstom) ali elektromagnetni (pisalo, z uporabo Wacomove ali podobne tehnologije digitalizatorja). Plasti na dotik niso vključene v ceno osnovne plošče. So ločene komponente, ki jih je treba povezati z zaslonom, umeriti in integrirati z vašo programsko opremo. Kapacitivna integracija na dotik dodaja20–30%do stroškov plošče. Plošča v vrednosti 50 $ z dotikom postane 60–65 $. Integracija elektromagnetnega digitalizatorja,-ki je potrebna za natančen vnos s pisalom v aplikacijah za e-beležke-dodaja podobne dodatke, včasih še več.

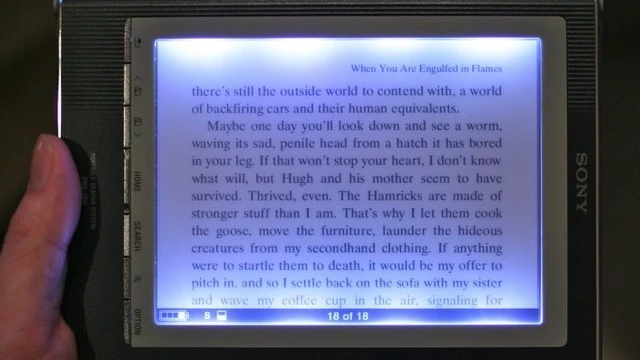

Sistemi sprednjih luči

E-zasloni s črnilom so odsevni. V ambientalni svetlobi izgledajo odlično, v temi pa postanejo neuporabni. Večina potrošniških naprav vključuje sprednjo osvetlitev za odpravljanje te omejitve. Sistemi sprednjih luči uporabljajo na rob-vgrajene LED diode in svetlobna vodila za porazdelitev osvetlitve po površini zaslona. Dobro-zasnovane sprednje luči so nevidne, ko so ugasnjene, in zagotavljajo enakomerno osvetlitev, ko so aktivne. Slabo oblikovane sprednje luči ustvarjajo vidne vroče točke, neenakomerno svetlost in moteče bleščanje. Moduli sprednjih luči dodani$5–$20na enoto, odvisno od kakovosti in funkcij, kot je nastavitev barvne temperature. Integracija zasnove-zagotavljanje, da se svetlobni vodnik pravilno poveže z zaslonom brez vpliva na optično kakovost-zahteva dodatno inženirstvo.

Tveganje dobavne verige

Morda najpomembnejši skriti strošek:odvisnost od enega-vira. E Ink Holdings je vaš edini dobavitelj elektroforetskih zaslonov. Če imajo oni težave s proizvodnjo, imate težave s proizvodnjo. Če se njihove cene zvišajo, se vaše marže zmanjšajo. Če povpraševanje večjih strank (Amazon, glavni prodajalci ESL) porabi razpoložljivo dodelitev, se vaša naročila potisnejo nazaj.

Nadomestne možnosti ni. Drugega vira ni. Med pomanjkanjem ni drugega dobavitelja, ki bi ga lahko kvalificirali.

Preudarna podjetja za strojno opremo gradijo odnose z več dobavitelji kritičnih komponent. Z e-črnilom je to nemogoče. Vaša dobavna veriga ima eno samo točko napake, ki jo nadzira podjetje, katerega interesi morda niso v skladu z vašimi.

Kaj se zgodi naslednje

Napovedovanje prihodnosti je nevarno. Napovedovanje prihodnosti monopolno{1}}nadzorovanega trga je dvojno. Toda nekateri trendi se zdijo verjetni.

Skoraj-rok (1–2 leti)

V naslednjem letu ali dveh bodo cene barvnih plošč počasi padale, ko se bo proizvodnja Kaleido 3 povečevala. Tehnologija je dovolj zrela za množično proizvodnjo, konkurenca med proizvajalci naprav pa bi morala ustvariti določen cenovni pritisk. Zasloni velikega-formata nad 25 palcev bodo začeli proizvajati večje-količine. 25,3-palčni monitorji, ki so trenutno na trgu, so v bistvu ročno{13}}izdelani vrhunski izdelki. Ko se proizvodnja standardizira, se lahko cene znižajo za 10–20 %. Trg elektronskih nalepk na policah se še naprej hitro širi, kar spodbuja splošno povpraševanje po ploščah z e-črnilom. To je dobra novica za prihodnost tehnologije, čeprav rast ESL koristi predvsem proizvodnji majhnih plošč in ne velikostim, usmerjenim k potrošnikom.

V tem časovnem okviru ni pričakovati večjih motenj v cenah. Monopol E Ink ostaja varen. Naložbe v proizvodnjo trajajo leta, da se uresničijo. Nič na bližnjem-obzorju ne ogroža statusa quo.

Srednjeročno-(3–5 let)

V naslednjih treh letih bodo potekli dodatni temeljni patenti, kar bo teoretično odprlo priložnosti za konkurenco. Ali bo kdo izkoristil te odprtine, ostaja negotovo.

kitajski konkurentipredstavljajo najbolj realistično grožnjo prevladi E Ink-a. Guangzhou OED že leta razvija elektroforetično tehnologijo z omejenim komercialnim uspehom. BOE-največji proizvajalec zaslonov na svetu-je investiral v tehnologijo DES (Digital Electrophoretic System), ki bi lahko konkurirala ponudbi E Ink.

Če ti konkurenti dosežejo komercialno sposobnost,-veliko, če-bi lahko cene padle za 20–30 %, saj bi proizvajalci naprav pridobili pogajalski vzvod. Ni treba, da konkurenca zavzame večinski tržni delež, da bi vplivala na cene; sam obstoj verodostojne alternative spremeni pogajalsko dinamiko.

Stroški prilagodljivega e-papirja bi se morali z dozorevanjem proizvodnih procesov znižati. Prilagodljive plošče trenutno dosegajo precejšnje prednosti pred zasloni s-trdo steklom. Te premije se lahko zmanjšajo z obsegom proizvodnje.

Neznane spremenljivke

Toda nihče ne more napovedati:Bo BOE ali drugi zaslonski velikani resno vlagal v elektroforetično tehnologijo?BOE ima proizvodne zmogljivosti, inženirski talent in finančna sredstva, s katerimi lahko neposredno izzove E Ink. Toda e-papir je po standardih BOE majhen trg. Trg v višini 1 milijarde USD je napaka pri zaokroževanju za podjetje z letnim prihodkom v višini 30+ milijard USD. Strateški razlog za velike naložbe je nejasen.

Bodo alternativne tehnologije komercialno uspešne?Holesterični LCD ponuja nekaj lastnosti, podobnih e-papirju- (bistabilen, odseven) s potencialno nižjimi proizvodnimi stroški. Zasloni z elektromočenjem so obljubljali veliko, komercialno pa le malo. Lahko se pojavijo nove tehnologije. Ali se katera lahko kosa s kombinacijo lastnosti e-črnila-kontrast, bistabilnost, vidni kot, prilagodljivost-, bomo še videli.

Bo E Ink preventivno znižal cene, da bi ubranil tržni delež?Monopolisti, ki se soočajo s potencialno konkurenco, včasih strateško znižajo cene in sprejmejo nižje marže, da bi odvrnili naložbe potencialnih konkurentov. E Ink bi lahko znižal cene za 20–30 % in ostal dobičkonosen. Ali bi žrtvovali maržo za ohranitev monopola? Odločitev ni zgolj ekonomska-vključuje teorijo iger, strategijo podjetja in ocene konkurenčnih groženj, ki jih zunanji sodelavci ne morejo oceniti.

Ali bodo Apple, Samsung ali drugi večji igralci vstopili na trg?Veliko podjetje zabavne elektronike, ki razvija resne izdelke z e-črnilom, bi lahko preoblikovalo celotno dobavno verigo. Že leta se govori o Applovem zanimanju za e-papir, vendar ni bilo ničesar za pokazati. Samsung ima strokovno znanje in izkušnje pri izdelavi zaslonov, da neposredno konkurira E Ink, če je motiviran. Nobena ni naredila smiselnih premikov v tej smeri.

Iskrena ocena: nihče ne ve. Najverjetnejši rezultat je nadaljnji postopni razvoj-počasi padajoče cene, počasno izboljševanje tehnologije, počasno širjenje aplikacij-in ne dramatična motnja. Toda motnje, če pride, lahko pride hitro.

E-cene zaslonov s črnilom ne določajo zahtevnost izdelave, stroški materiala ali tehnološka dovršenost. Določa ga struktura trga.

Eno podjetje nadzoruje dobavo. Patenti blokirajo konkurenco. Trg je premajhen, da bi privabil dobro{2}}financirane izzivalce. Cene ostajajo visoke, ker jih nič ne sili nižje.

Za kupce to ustvari preprost izračun:

Pod 50 $vam zagotovi majhne razvojne module-2,9" do 5,8"-za izdelavo prototipov, IoT projekte in učenje. Pri tej ceni je e-črnilo smiselno za ljubiteljske projekte tudi s premijo nad LCD. Edinstvene značilnosti-papirja-, kot so videz, bistabilnost, berljivost pri dnevni svetlobi, upravičujejo stroške za ustrezne aplikacije.

$100–$300zajema potrošniške e-bralnike in osnovne naprave za e-beležke. Trg 6-palčnih e-bralnikov je dosegel pravo zrelost in razumne cene. Če želite namensko bralno napravo, je ponudba solidna.

$400–$800kupuje profesionalne tablice za e-beležke in majhne monitorje z e-črnilom. Plačujete znatne premije za papir-kot so pisne izkušnje in-zmanjšanje obremenitve oči. To so orodja za posebne poteke dela, ne naprave-za splošne namene.

$1,500–$2,500je ozemlje namiznega e-ink monitorja. Kupci na tej ravni imajo posebne potrebe-resne težave z obremenitvijo oči, posebne estetske želje, profesionalne aplikacije, ki zahtevajo papirnate-zaslone-in nimajo druge možnosti. Cene odražajo lastno povpraševanje.

3000 $ in večpredstavlja specializirane zaslone velikega{0}}formata, industrijske aplikacije po meri in rešitve za digitalno označevanje. To so nakupi podjetij s proračuni podjetij, dogovorjeni prek kanalov B2B.

Te cene niso poštene. Niso učinkoviti. Ne odražajo proizvodnih stroškov osnovne tehnologije v razumnem obsegu. So preprosto stroški nakupa pri monopolu na trgu, kjer nihče ni zgradil izvedljive alternative.

Vprašanje ni, ali so zasloni z e-črnilom dragi. So, nedvomno.

Vprašanje je, ali bo kdo prekinil primež E Ink Holdings na trgu, preden bo tehnologija zastarela-in jo bo nadomestila neka prihodnja zaslonska tehnologija, ki ponuja prednosti e-papirja brez njegovih omejitev in brez monopolnih cen.
