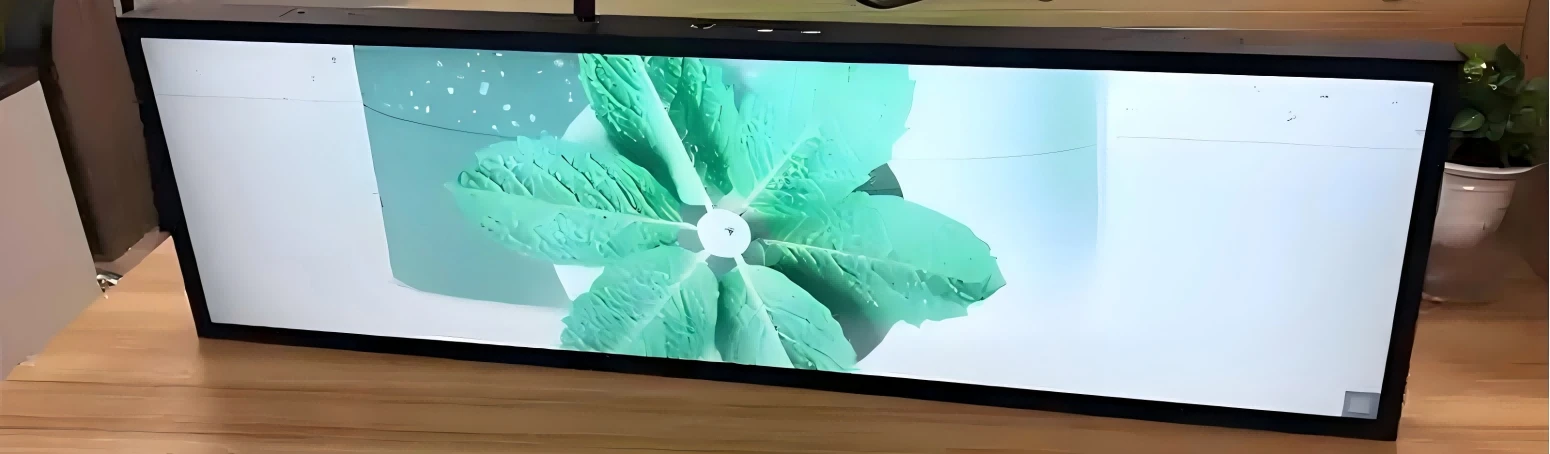

Zaslon LCD

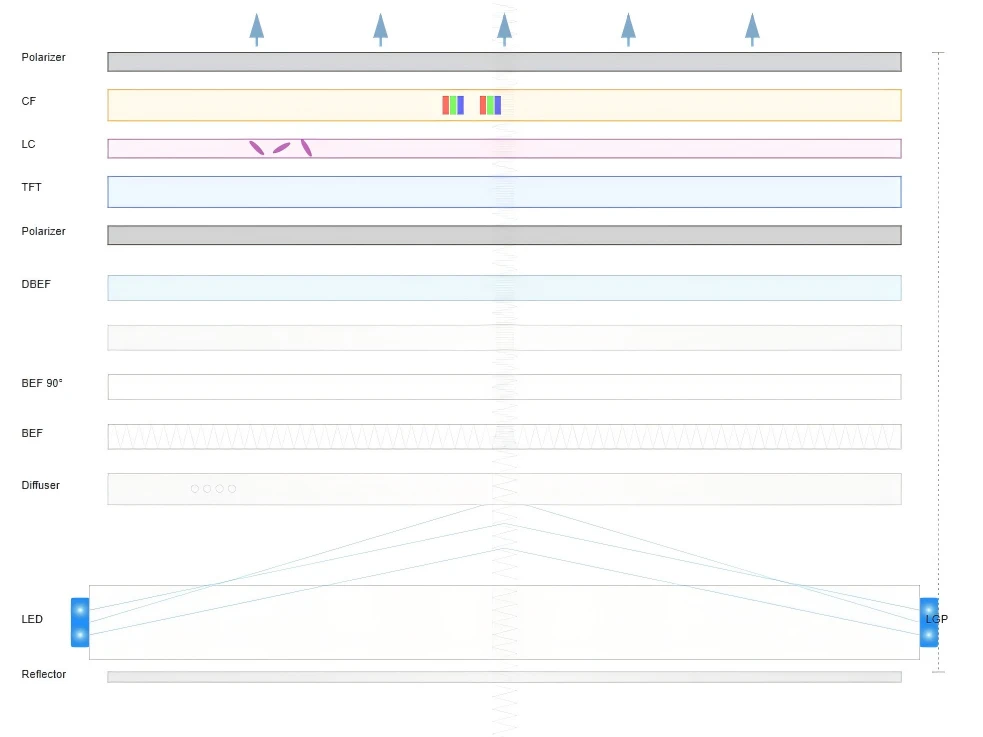

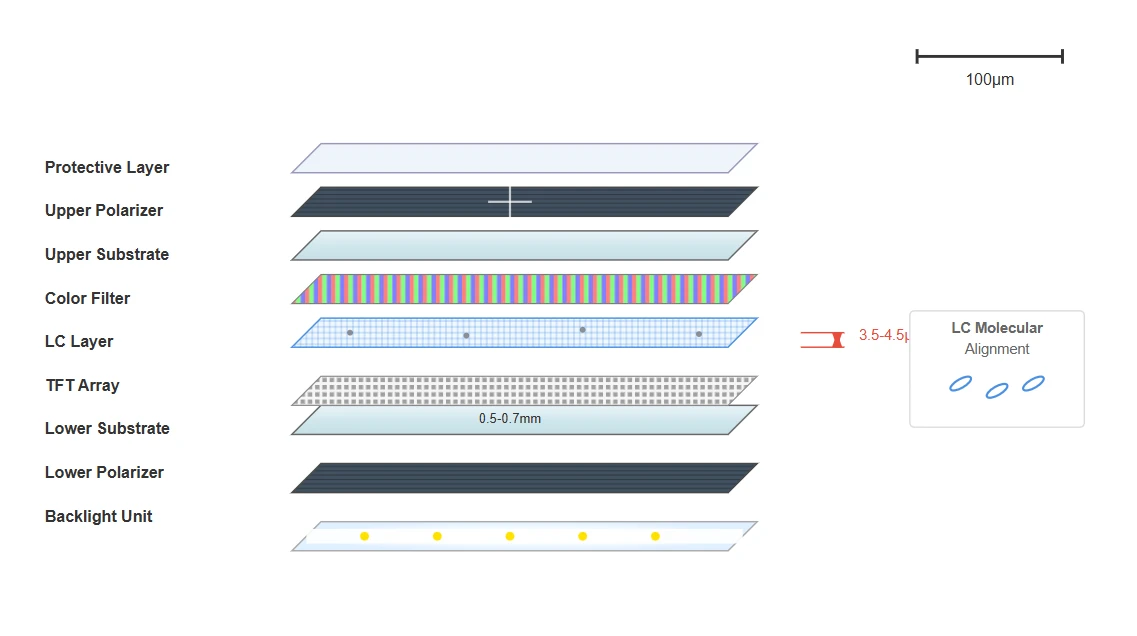

V jedru profesionalnih bar{0}}zaslonskih sistemov LCD je natančno zasnovana sendvič struktura, ki obsega več funkcionalnih plasti, od katerih ima vsaka ključno vlogo pri oblikovanju slike in učinkovitosti prikaza.

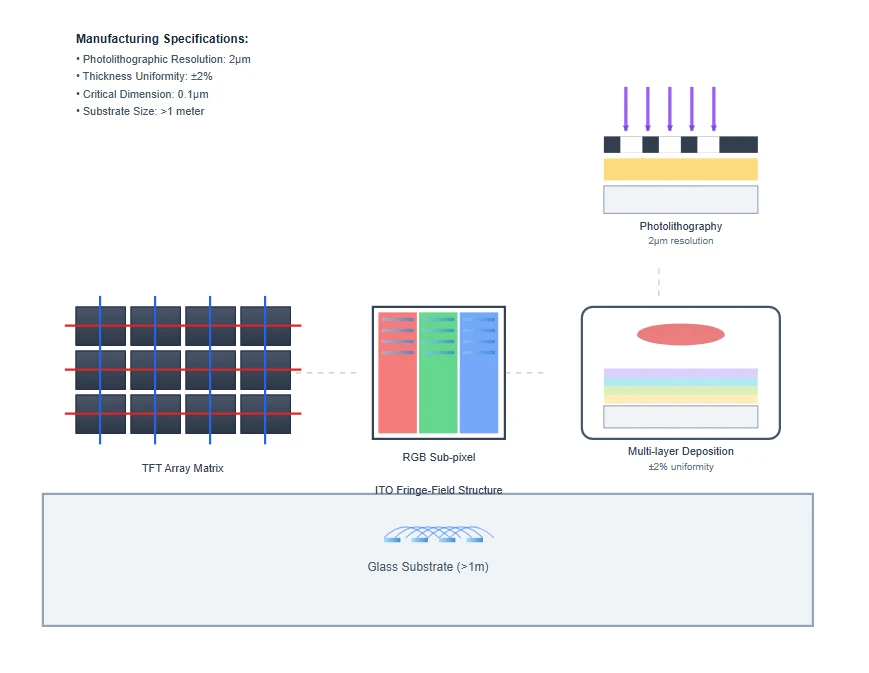

Temeljna arhitektura se začne z natančno-izdelanimi steklenimi podlagami, ki običajno uporabljajo ultra{1}}tanke aluminosilikatne ali borosilikatne sestavke, ki so podvržene obsežnim postopkom kemičnega utrjevanja. Ti substrati, ki merijo v debelino med 0,5 mm in 0,7 mm, morajo vzdrževati izjemne tolerance ravnosti, manjše od 20 mikrometrov po celotni površini, da zagotovijo enotne reže celic tekočih kristalov.

Sama plast tekočih kristalov predstavlja čudež molekularnega inženirstva, ki uporablja skrbno oblikovane mešanice nematskih tekočih kristalov, optimizirane za široka temperaturna območja delovanja in hitre odzivne čase. Sodobni palični-zasloni uporabljajo napredne formulacije tekočih kristalov, ki vključujejo fluorirane spojine in specializirane dodatke, ki izboljšajo dielektrično anizotropijo, kar omogoča nižje pogonske napetosti ob ohranjanju vrhunskih optičnih lastnosti.

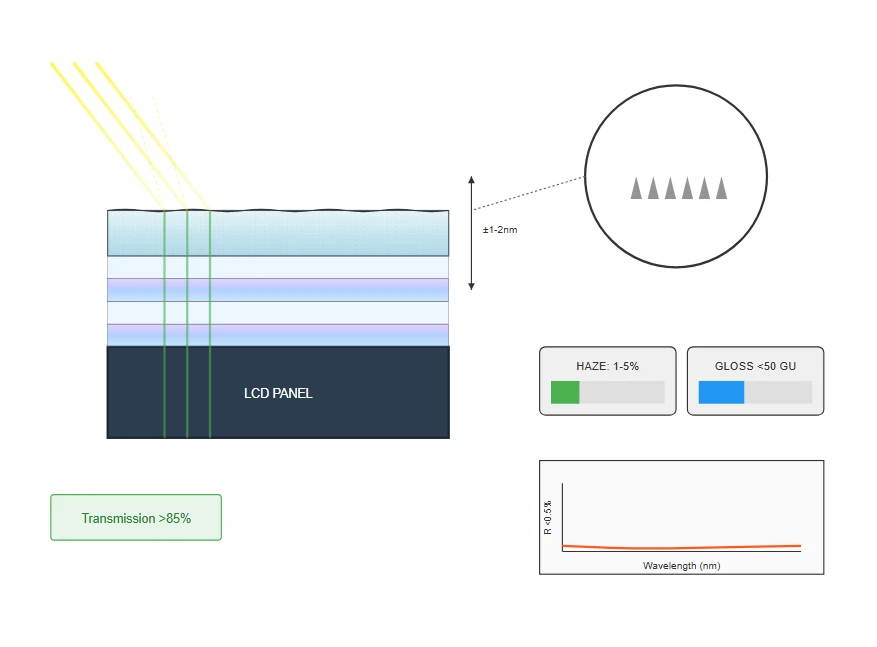

Profesionalni palični LCD-zasloni vključujejo napredne tehnologije površinske obdelave za optimizacijo vidljivosti v zahtevnih okoljskih svetlobnih pogojih. Obdelave proti-bleščanju uporabljajo bodisi jedkane steklene površine z nadzorovanimi parametri hrapavosti bodisi več{3}}slojne sisteme premazov, ki vključujejo nano-strukturirane delce.

Ti tretmaji dosegajo optimalno ravnovesje med zmanjšanjem bleščanja in jasnostjo slike, pri čemer ohranjajo vrednosti motnosti med 1-5 %, medtem ko dosegajo ravni sijaja pod 50 enotami sijaja pri 60-stopinjskih merilnih kotih.

Sistemi proti-odbojnih premazov uporabljajo sofisticirane več{1}}slojne dielektrične sklade z natančno nadzorovanimi profili debeline, ki dosegajo odbojne vrednosti pod 0,5 % v vidnem spektru. Ti premazi uporabljajo izmenične materiale z visokim in nizkim lomnim količnikom, ki so naneseni s postopkom magnetronskega naprševanja ali izhlapevanja z elektronskim žarkom, z nadzorom debeline posameznega sloja znotraj 1-2 nanometrov.

Napredne izvedbe vključujejo gradientne-indeksne strukture ali nano-teksture, ki jih-zgleduje molje, ki zagotavljajo širokopasovno proti-odbojno zmogljivost, hkrati pa ohranjajo mehansko vzdržljivost.

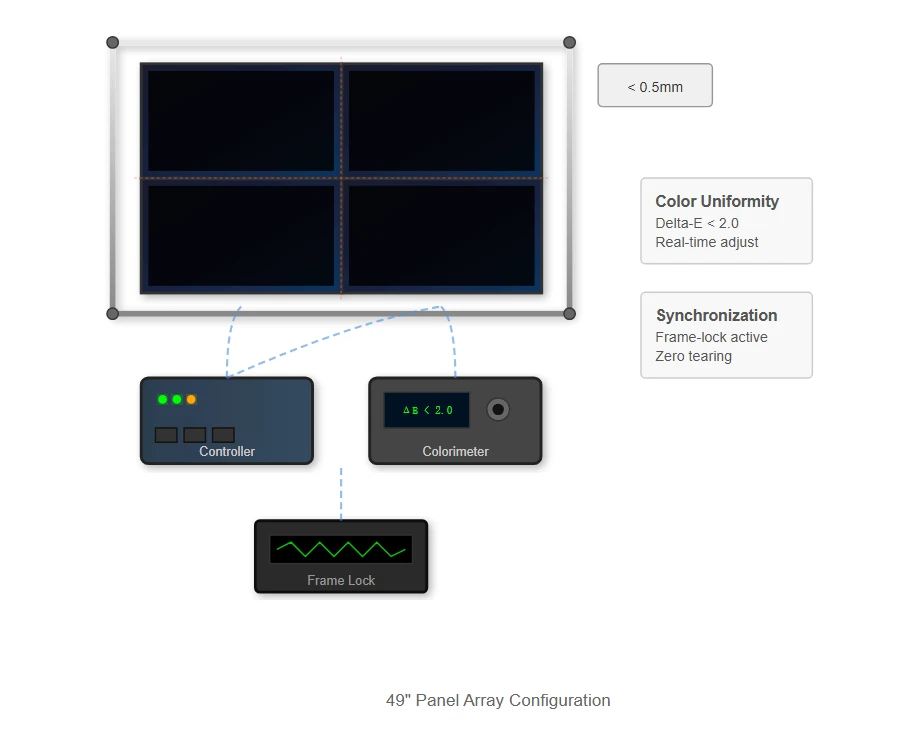

Sistemi LCD zaslonov svetlobne škatle, zlasti tisti, ki uporabljajo več 49-palčnih plošč v usklajenih konfiguracijah, zahtevajo izjemno natančnost pri mehanski poravnavi in ​​barvni kalibraciji. Ti sistemi uporabljajo sofisticirana montažna ogrodja z zmožnostmi mikro prilagajanja, ki omogočajo brezhibno vizualno kontinuiteto prek meja plošč s tolerancami rež pod 0,5 milimetra.

Postopek barvne kalibracije uporablja napredne kolorimetrične sisteme s povratnimi informacijami, ki nenehno spremljajo in prilagajajo značilnosti posameznih plošč ter ohranjajo enotnost barv z vrednostmi Delta-E pod 2,0 v celotnem nizu zaslona.

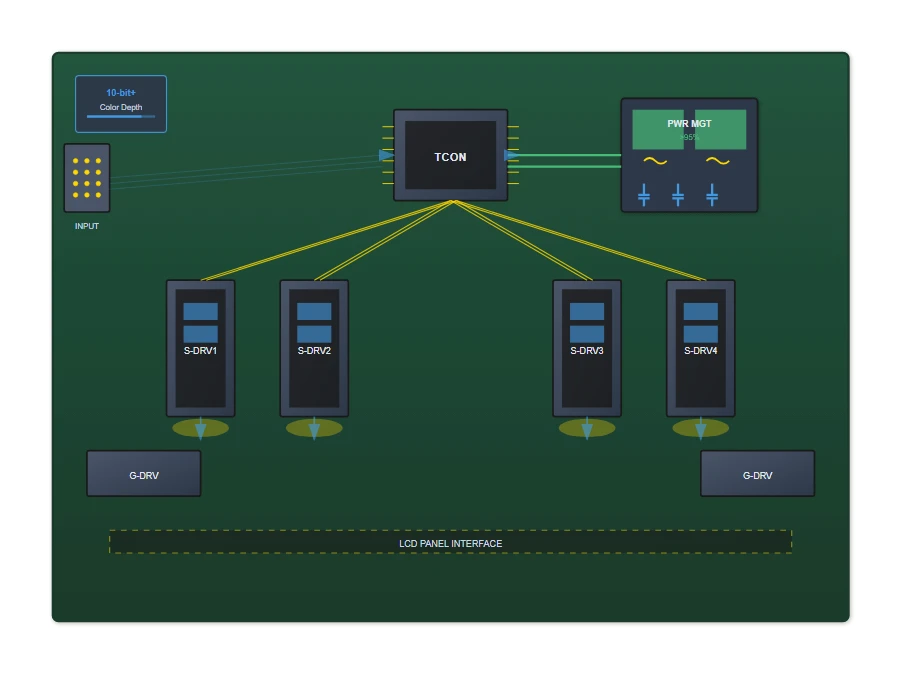

Arhitektura obdelave signala za konfiguracije več-zaslonov vključuje specializirane krmilnike za video stene z naprednimi zmožnostmi skaliranja in oken. Ti krmilniki uporabljajo sofisticirane algoritme za kompenzacijo okvirja in ukrivljenost slike, kar ustvarja vizualno brezhibno predstavitev vsebine na več fizičnih zaslonih.

Sinhronizacijski sistemi uporabljajo natančne časovne generatorje in mehanizme za -zaklepanje okvirjev, ki zagotavljajo časovno skladnost med vsemi elementi zaslona, ​​s čimer se med dinamično predstavitvijo vsebine odpravljajo vidni pretrgani ali zatikajoči se artefakti.
