Tehnologije izdelave transparentnih LED zaslonov
Ključne tehnične specifikacije
Razpon preglednosti
70% - 95%
Optična jasnost, dosežena z naprednimi materiali
Razmak pikslov
< 0.5mm
Nastajajoča tehnologija nizov mikro-LED
Življenjska doba
100,000+ ur
V normalnih pogojih delovanja
Delovna temp
-40 stopinj do +85 stopinj
Testirano v ekstremnih pogojih

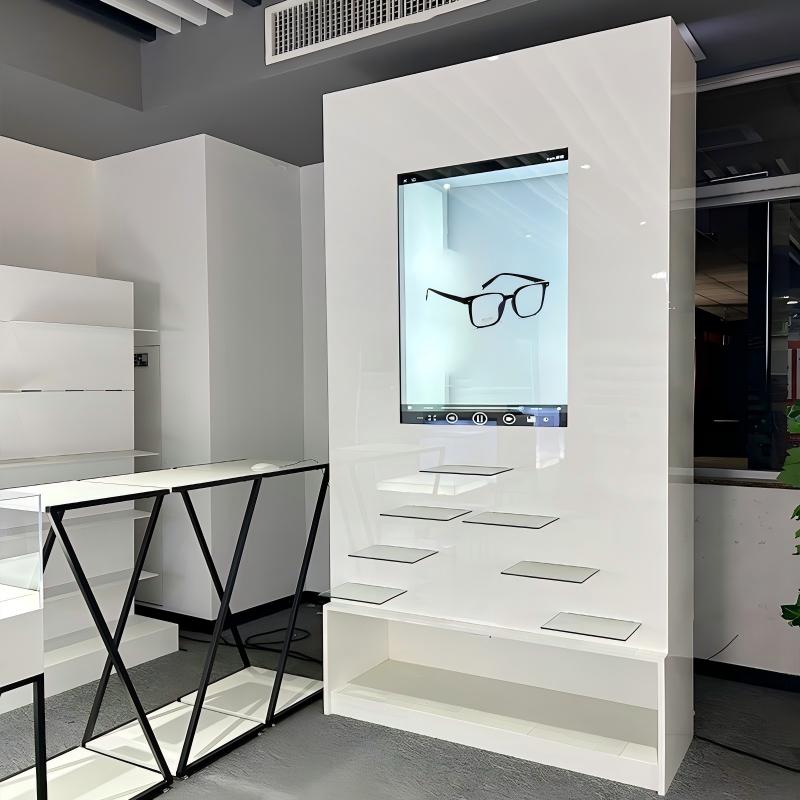

Uvod v arhitekturo transparentnega LED zaslona
Transparentni LED zaslon predstavlja revolucionaren napredek v tehnologiji zaslona, ki združuje optično jasnost z zmožnostmi digitalne vizualizacije. Ti sofisticirani sistemi uporabljajo vrhunske-polprevodniške materiale in napredne proizvodne postopke za doseganje ravni preglednosti v razponu od 70 % do 95 %, hkrati pa ohranjajo izjemno kakovost zaslona.
Temeljna arhitektura prozornega zaslona LED je sestavljena iz nizov mikro-LED, vdelanih v optično čiste substrate, ki ustvarjajo brezhibno integracijo med digitalno vsebino in fizičnim okoljem.
Inženirska zapletenost v ozadju tehnologije prozornih zaslonov LED vključuje številne interdisciplinarne pristope, vključno z znanostjo o materialih, optičnim inženiringom in izdelavo polprevodnikov. Sodobni prozorni zasloni uporabljajo ultra-tanke prevodne plasti, običajno materiale na osnovi indij-kositrovega oksida (ITO) ali-grafena, nanesene z magnetronskim razprševanjem ali postopki kemičnega naparjevanja. Te prevodne plasti ohranjajo optično prepustnost nad 90 %, hkrati pa zagotavljajo potrebne električne poti za aktivacijo slikovnih pik.
Ključne arhitekturne komponente
Nizi mikro-LED z dimenzijami v nanometru
Optično prozorne podlage (steklo ali polimer)
Ultra{0}}tanke prevodne plasti (ITO ali grafen)
Napredni materiali za kapsuliranje
Integrirana krmilna elektronika
Optična jasnost
Doseženo z natančno izbiro materiala in proizvodnimi tolerancami v nanometru
Napredni proizvodni procesi in izbira materialov
Potek dela v proizvodnji
Priprava podlage
Ultra{0}}čisti stekleni ali polimerni materiali so podvrženi plazemskemu čiščenju, da odstranijo organske onesnaževalce in ustvarijo optimalne površinske pogoje.
Nanos prevodne plasti
Uporaba materialov na osnovi ITO ali-grafena z magnetronskim razprševanjem ali postopki kemičnega naparjevanja.
Montaža LED čipa
Napredno izbiranje{0}}in-postavljanja komponent opreme z natančnostjo ±25 mikrometrov za natančno enotnost razmika slikovnih pik.
Postopek lepljenja
Anizotropni prevodni film (ACF) ali tehnike lepljenja žice z ultra-natančnim naklonom ustvarjajo varne električne povezave.
Enkapsulacija
Optično prozorna lepila (OCA) in tekoča optično prozorna lepila (LOCA) zagotavljajo zaščito okolja.
Kontrola in testiranje kakovosti
Avtomatski optični pregled in spektrofotometrična analiza zagotavljata dosledne optične lastnosti.

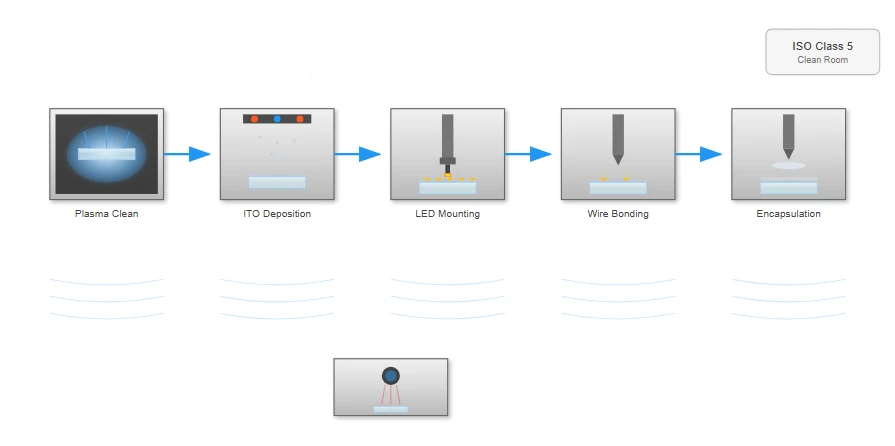

Proizvodnja čistih prostorov
Sodobni objekti uporabljajo standarde ISO razreda 5 s številom delcev pod 3520 delcev na kubični meter za delce velikosti 0,5 mikrometra ali več.
Sistemi nadzora kakovosti
Več kontrolnih točk za nadzor kakovosti uporablja avtomatiziran optični pregled in spektrofotometrično analizo za zagotavljanje doslednih optičnih lastnosti.
Primerjava materiala
| Material | Preglednost | Prevodnost | Stroški |
|---|---|---|---|
| Indijev kositrov oksid (ITO) | 90-95% | visoko | visoko |
| Grafen | 95-98% | Zelo visoko | Zelo visoko |
| Kovinska mreža | 85-90% | Zelo visoko | Srednje |
| Srebrne nanožice | 90-92% | visoko | Srednje-Visoko |

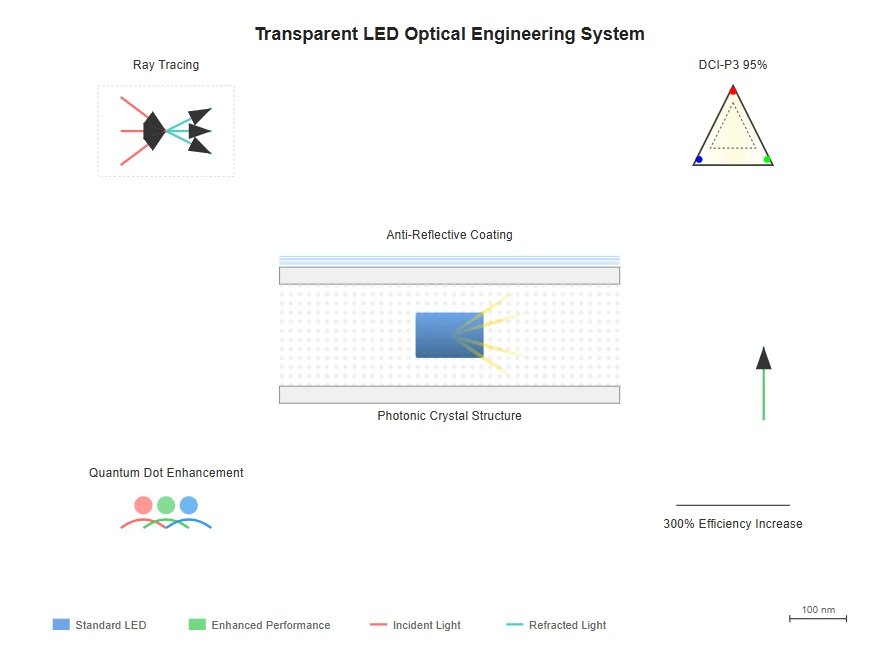

Optični inženiring in sistemi za upravljanje svetlobe
Optična zasnova sistemov prozornih LED zaslonov zahteva prefinjeno modeliranje in simulacijo za optimizacijo preglednosti in učinkovitosti prikaza.
Tehnike ekstrakcije svetlobe
Napredne tehnike ekstrakcije svetlobe povečujejo učinkovitost prozornih zaslonov LED z maksimiziranjem uhajanja ustvarjenih fotonov iz polprevodniškega materiala.
Fotonske kristalne strukture povečajo učinkovitost ekstrakcije svetlobe do 300 %
Nanostrukturno inženirstvo
Fotonske kristalne strukture, izdelane z litografijo z elektronskim žarkom ali litografijo nanoodtisa, ustvarjajo periodične spremembe lomnega količnika, ki zavirajo popolni notranji odboj. Te nanostrukture so natančno zasnovane za ohranjanje preglednosti, medtem ko usmerjajo oddano svetlobo proti območju gledanja.
Sledenje žarkom in širjenje svetlobe
Algoritmi za sledenje žarkom izračunajo širjenje svetlobe skozi več materialnih vmesnikov, pri čemer upoštevajo Fresnelove odboje, absorpcijske koeficiente in pojave sipanja.
Anti{0}}premazi
Implementacija anti{0}}odbojnih premazov, običajno več{1}}slojnih dielektričnih sklopov, zmanjša površinske odboje pod 0,5 % na vmesnik.
Upravljanje barv
Sistem za upravljanje barv uporablja prefinjene algoritme za umerjanje, ki upoštevajo edinstvene spektralne značilnosti prozornih substratov.
- Filmi za izboljšanje kvantnih pik zagotavljajo razširjen barvni razpon
- Dosega več kot 95 % barvnega prostora DCI-P3
- Ozek emisijski spekter za visoko nasičene barve

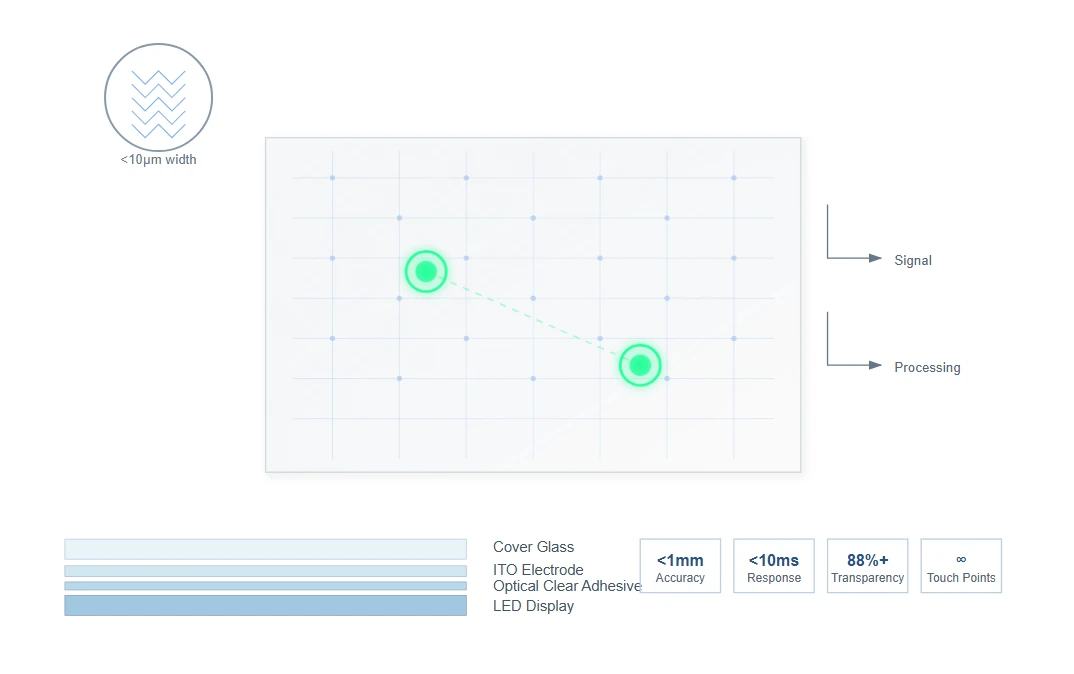

Tehnologije integracije dotika in senzorski sistemi
Integracija funkcije dotika v sklope prozornih zaslonov LED zahteva specializirane senzorske tehnologije, ki ohranjajo optično jasnost, hkrati pa zagotavljajo natančno zaznavanje položaja. Projektirani kapacitivni sistemi na dotik uporabljajo ITO elektrode z diamantnim-vzorcem s širino črt pod 10 mikrometrov, dosegajo vizualno preglednost nad 88 % in hkrati podpirajo zaznavanje večkratnega{4}}dotika z neomejenim številom hkratnih dotičnih točk.
Postopek vzorčenja senzorske elektrode uporablja tehnike fotolitografije s sub{0}}mikronsko ločljivostjo, ki zagotavlja dosledno občutljivost na dotik po celotnem območju zaslona.
Dotaknite se Učinkovitost sistema
< 1mm
Dotaknite se Natančnost
< 10ms
Odzivni čas
88%+
Preglednost
Neomejeno
Točke dotika
Napredne tehnologije obdelave dotika
Algoritmi za obdelavo signalov
Napredni algoritmi razlikujejo med namernimi vnosi na dotik in motnjami iz okolja, pri čemer uporabljajo modele strojnega učenja, usposobljene na obsežnih naborih podatkov.
Sistemi za zavrnitev dlani
Sofisticirani algoritmi analizirajo območje stika, porazdelitev pritiska in časovne značilnosti, da razlikujejo med predvidenimi vnosi in naključnimi stiki.
Zmogljivosti-zaznavanja sile
Piezoelektrični senzorji ali senzorji merilnika napetosti merijo mikroskopske deformacije v materialu substrata in zagotavljajo-občutljiv vnos brez ogrožanja preglednosti.
Toplotno upravljanje in inženiring zanesljivosti
Učinkovito upravljanje toplote predstavlja kritično zasnovo sistemov s prozornimi zasloni LED, saj lahko prekomerno ustvarjanje toplote poslabša tako zmogljivost kot dolgo življenjsko dobo.
Protokoli testiranja zanesljivosti
Protokoli testiranja zanesljivosti za izdelke s prozornimi zasloni LED sledijo strogim industrijskim standardom, vključno s specifikacijami JEDEC za polprevodniške naprave in standardi IEC za zaslonske sisteme. Ti obsežni preskusni postopki zagotavljajo minimalno življenjsko dobo, ki presega 100.000 ur v normalnih pogojih delovanja.
Temperaturno cikliranje
Osebe, ki se testirajo, prikazujejo ekstremne temperaturne cikle od -40 stopinj do +85 stopinj, da se zagotovi stabilnost delovanja v celotnem območju delovanja.
Testiranje vlažnosti
Izpostavljenost pogojem visoke vlažnosti (85 % relativne vlažnosti pri 85 stopinjah) oceni odpornost proti vdoru vlage in učinke kondenzacije.
Mehanska obremenitev
Preizkušanje vibracij in udarnih obremenitev zagotavlja strukturno celovitost v pogojih transporta in namestitve.
Izpostavljenost okolja
UV-sevanje in testiranje atmosferske korozije potrjuje-dolgotrajno vzdržljivost pri uporabi na prostem.

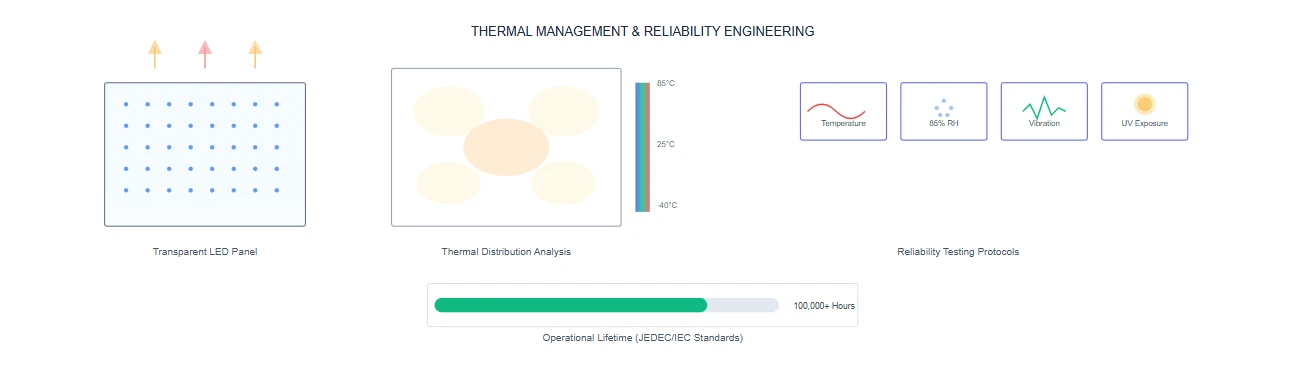

Analiza toplotne porazdelitve
Toplotno slikanje razkriva vzorce toplote po površini zaslona, kar inženirjem omogoča optimizacijo poti odvajanja toplote ob ohranjanju preglednosti. Napredni sistemi za upravljanje toplote zagotavljajo enakomerno porazdelitev temperature in preprečujejo vroče točke, ki bi lahko poslabšale delovanje ali skrajšale življenjsko dobo.
Strategije toplotnega upravljanja
Računalniška dinamika tekočin
Napredna toplotna simulacija napoveduje porazdelitev temperature v različnih pogojih delovanja, kar omogoča optimizacijo strategij odvajanja toplote.
Transparentni razpršilci toplote
Grafenski filmi in nizi ogljikovih nanocevk zagotavljajo učinkovito lateralno toplotno prevodnost, hkrati pa ohranjajo optično čistost in dosegajo toplotno prevodnost, ki presega 1000 W/m·K.
Pasivni hladilni sistemi
Strateško postavljeni konvekcijski kanali ustvarjajo učinke dimnika, ki izboljšajo naravno kroženje zraka brez potrebe po aktivnih hladilnih komponentah.
Dinamična toplotna regulacija
Inteligentni nadzorni sistemi prilagodijo dovajanje moči na podlagi toplotnih senzorjev in vzdržujejo optimalne delovne temperature pri različnih pogojih obremenitve.
Sistemska integracija in krmilna arhitektura
Nadzorna arhitektura
Nadzorna arhitektura uporablja porazdeljene procesne sisteme, ki upravljajo slikovne pike, dostavo energije in diagnostične funkcije.
Field-programabilna niza vrat (FPGA) za-realnočasovno obdelavo
Napredni algoritmi za skaliranje slike in pretvorbo barv
Podpora za vhodne ločljivosti do 8K pri 120Hz+ hitrosti sličic
Komunikacijski protokoli
Diferencialno- signaliziranje visoke hitrosti zagotavlja zanesljiv prenos podatkov med komponentami sistema.
Standardi LVDS ali V-by-One s hitrostjo prenosa podatkov nad 10 Gbps
Kodiranje popravka napak za celovitost podatkov
Redundantne podatkovne poti za zaščito pred samodejnim preklopom
Stopnje bitnih napak pod 10^-12 v normalnih pogojih
Upravljanje napajanja
Sofisticirano upravljanje porabe energije optimizira porabo energije in hkrati ohranja zmogljivost.
Dinamični nadzor osvetlitve ozadja zmanjša porabo energije do 40 %
Več napetostnih domen z neodvisno regulacijo
Natančen-nadzor nad različnimi območji prikaza
Nadzor moči in diagnostične zmogljivosti
Metodologije kalibracije in zagotavljanja kakovosti
Kolorimetrična kalibracija
Profesionalne namestitve prozornih LED zaslonov zahtevajo celovite postopke umerjanja, da se zagotovi enoten videz na več ploščah in dosledno delovanje skozi čas. Kolorimetrična kalibracija uporablja spektroradiometre za merjenje spektralne porazdelitve moči vsake primarne barve na več ravneh sive, kar ustvarja podrobne profile karakterizacije.
Postopek umerjanja
1. Merjenje spektralne porazdelitve moči
2. Korekcija gama in prilagoditev bele točke
3. Preslikava in kalibracija barvne lestvice
4. Popravek enakomernosti po površini zaslona
5. Implementacija faktorjev kompenzacije staranja
6. Shranjevanje in uporaba kalibracijskih podatkov
Avtomatsko preverjanje kakovosti
Avtomatizirani sistemi za nadzor kakovosti uporabljajo tehnologijo strojnega vida za odkrivanje napak na prozornih zaslonih LED med proizvodnjo. Kamere z visoko{1}}ločljivostjo zajemajo slike v različnih svetlobnih pogojih, medtem ko algoritmi umetne inteligence prepoznajo anomalije.
Zaznane napake
- Mrtve ali obtičale slikovne pike
- Delci kontaminacije
- Površinske praske
- Nepravilnosti premaza
- Napake vzorca elektrod
Inšpekcijske zmogljivosti
- 99,9 %+ odkrivanje kritičnih napak
- Slike pod-mikronske ločljivosti
- Več{0}}kotna osvetlitev
- Avtomatsko razvrščanje napak
- Statistična kontrola procesa
Prihodnji razvoj in nastajajoče tehnologije
Razvoj tehnologije prozornih zaslonov LED še naprej napreduje z raziskavami novih materialov in proizvodnih procesov.

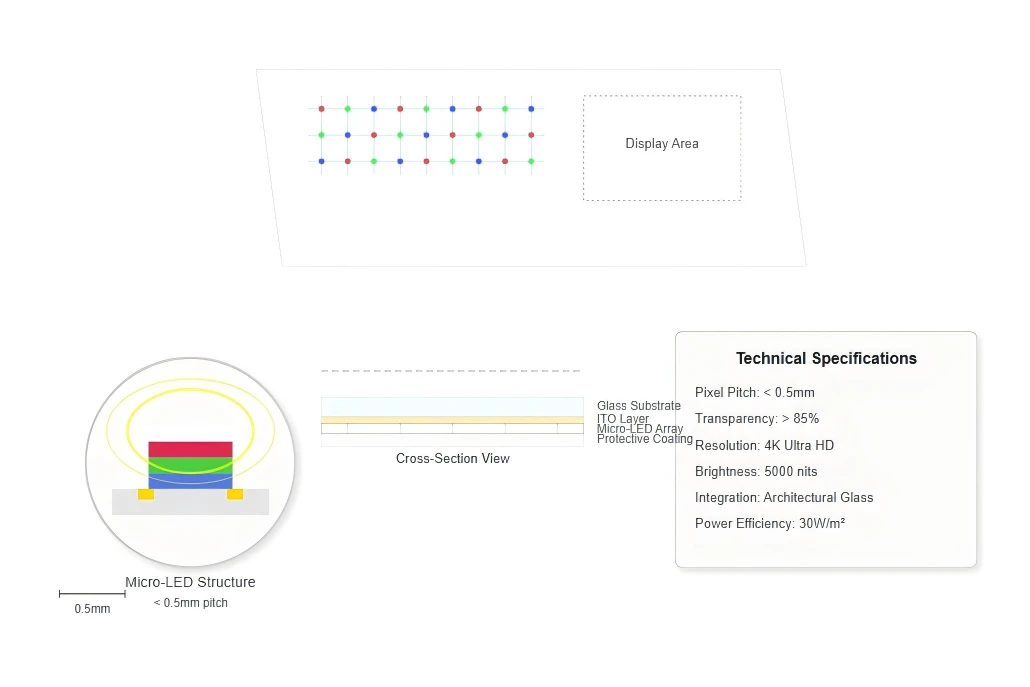

Nizi mikro-LED
Nastajajoči razvoj vključuje nize mikro-LED z razmikom pikslov pod 0,5 mm, ki dosegajo skoraj-nevidno integracijo v arhitekturno steklo, hkrati pa ohranjajo zmožnosti prikaza visoke ločljivosti.

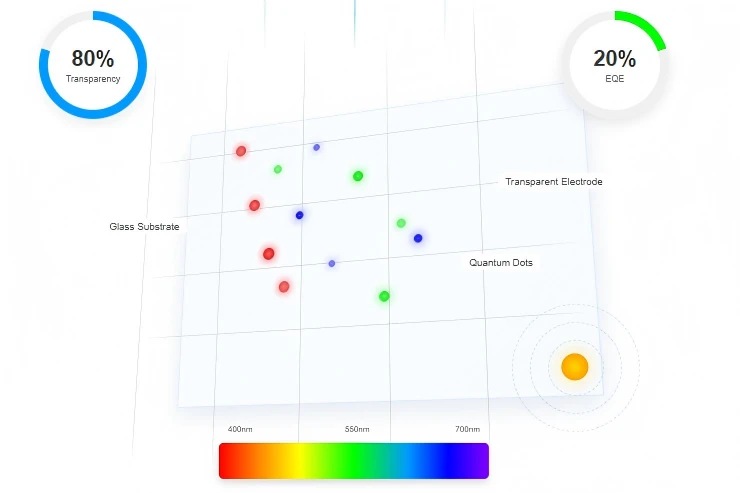

LED s kvantnimi pikami (QLED)
Tehnologija QLED obljublja izboljšano učinkovitost in čistost barv, z laboratorijskimi demonstracijami, ki dosegajo zunanjo kvantno učinkovitost, ki presega 20 %, medtem ko ohranja preglednost nad 80 %.

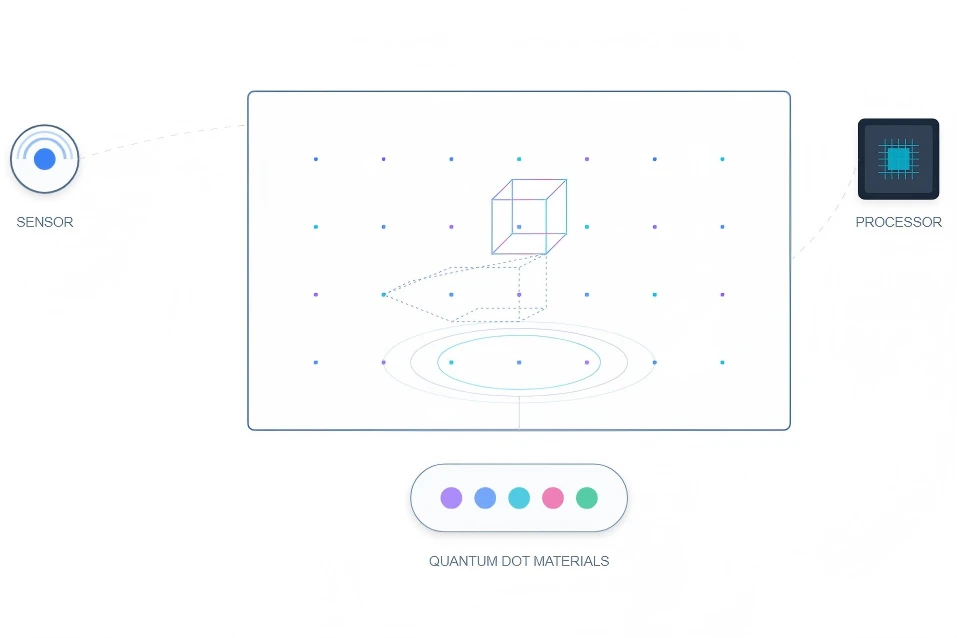

Integracija obogatene resničnosti
Integracija zmogljivosti razširjene resničnosti združuje funkcionalnost zaslona z zaznavanjem okolja in prostorskim računalništvom, kar ustvarja poglobljene izkušnje mešane resničnosti.

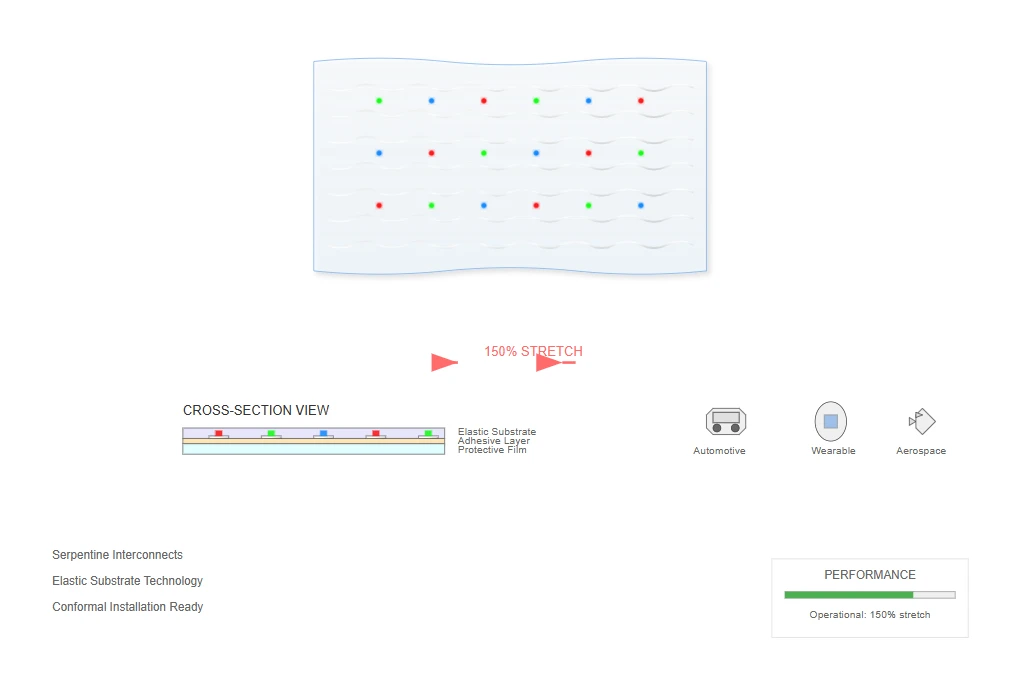

Prilagodljivi in raztegljivi zasloni
Raziskave fleksibilnih in raztegljivih prozornih zaslonov odpirajo nove možnosti uporabe za ukrivljene in konformne instalacije. Te-tehnologije transparentnih zaslonov LED naslednje generacije uporabljajo elastične podlage in serpentinaste medsebojne povezave, ki se prilagajajo mehanskim deformacijam, hkrati pa ohranjajo električno in optično funkcionalnost.
Predstavitve prototipov so dosegle razmerja raztezanja do 150 % ob ohranjanju delovanja zaslona, kar nakazuje prihodnje aplikacije v avtomobilski, vesoljski in nosljivi elektroniki.
Ključne aplikacije
Avtomobilski zasloni
Nosljiva tehnologija
Fleksibilne naprave
Letalski vmesniki
Ukrivljena arhitektura
Medicinska oprema
