Teža uniči več projektov kot proračun.
Prozorni zasloni tehtajo3-12 kg/m²in teči naokoli10 mm debeline. Tradicionalni zasloni z omarami tehtajo30-50 kg/m²in izmeriteGlobina 50-150 mm. Stavba dediščine z originalnimi okni pogosto ne more vzdržati tradicionalne teže LED brez jeklene ojačitve, ki bi uničila sezname dediščine. Prozorni zasloni se namestijo neposredno na notranje steklene površine brez strukturnih posegov. Namestitev traja nekaj dni in ne mesecev.
Maloprodajna veriga s 500 steklenimi izložbami je razgrnila prozorne zaslone po celotnem omrežju, ne da bi se dotaknila gradbenih konstrukcij. Poskus enakega s tradicionalnimi zasloni bi zahteval strukturni inženiring po meri na vsaki lokaciji-obseg projekta, ki ubije večino predlogov, preden dosežejo končno odobritev proračuna.
Kaj pravzaprav primerjamo
Tradicionalni LED-zasloni so bili desetletja povsod-na semaforjih stadionov, napisih na drobno. Delovali so dobro: svetle, natančne barve, zanesljivi. Vendar so prišli s kompromisom, ki ga nihče ni mogel načrtovati: vsak zaslon je bil v bistvu stena. Blokirana svetloba, blokirani pogledi, zavzeti prostor.
Prozorna LED obrne to enačbo. Povsem drugačna kategorija izdelkov.

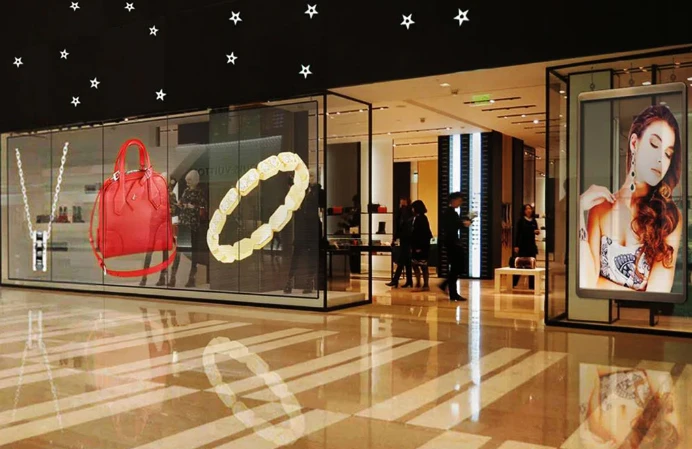

Maloprodajna aplikacija je tisto, kar trenutno poganja večino rasti. Izložbe so bile vedno prvovrstna nepremičnina. Želite prikazati izdelke in izvajati promocije hkrati. Tradicionalna LED omogoča izbiro-zaslona ali okna. Transparentna LED to izbiro popolnoma odpravi. Stranke vidijo promocijsko vsebino in blago hkrati. Vodilni lokaciji Nike in Zara sta to ugotovili zgodaj. Ta primer enkratne uporabe pojasnjuje, zakaj se je prozorna LED v petih letih premaknila iz nišne radovednosti v resno komercialno obravnavo.
Kako so zgrajeni
Tradicionalni zasloni dajejo prednost eni stvari: natlačiti čim več slikovnih pik na določeno območje. LED čipi-aliSMD (naprava za površinsko montažo), COB (čip na plošči), ali starejšiDIP (Dual In{0}}Paket)formatu-tesno zapakirajte na podlage PCB. Črna maska ali epoksidni premaz pokriva vse, da vpije ambientalno svetlobo in poveča kontrast.
Rezultati govorijo sami zase. Plošče COB dosegajo kontrastna razmerja zgoraj20,000:1. Razmiki slikovnih pik so tako dobri kotP0,6 mmza zaslone 4K in 8K. Zunanje enote potiskajo10.000 nit.
Toda tradicionalni LED zasloni blokirajo 100 % svetlobe, ki gre skozi njih. So digitalne stene. Odlično za vpliv, grozno za vse, kjer morate videti skozi.

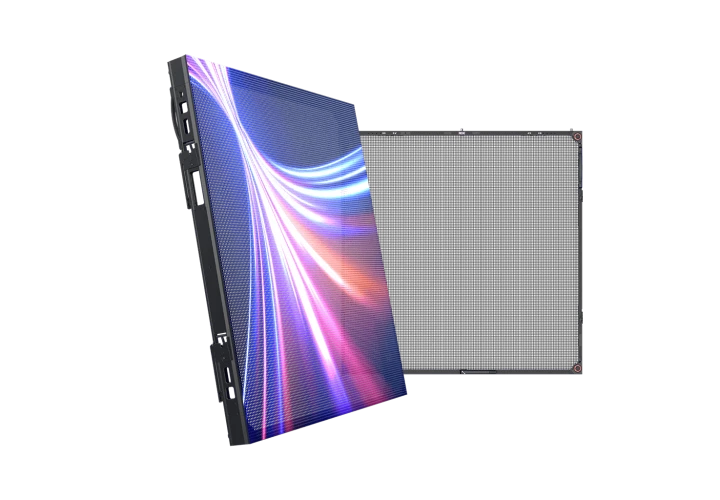

Prozorni zasloni se začnejo z nasprotnega konca. Namesto povečanja števila slikovnih pik so zasnovani tako, da prepuščajo svetlobo, hkrati pa ohranjajo sprejemljivo kakovost slike. Obstajajo trije glavni pristopi.Dizajn-na osnovi trakovčipe LED postavite na ozke trakove iz aluminija ali PCB z režami med njimi-svetloba prehaja skozi reže in dosega 60–90 % prosojnost, odvisno od razmika.Filmske-različicemikro-LED diode vdelajte v ultra-tanke prozorne podlage (debele približno 4 mm, teže 3–6 kg/m²), ki se prilepijo neposredno na obstoječe steklo.Stekleni-vgrajeni dizajnisendvič LED-elemente med dvema steklenima slojema, ki spremenijo arhitekturno steklo v zaslonsko površino.
Več vrzeli med trakovi pomeni, da preide več svetlobe, vendar manj slikovnih pik na kvadratni meter. Vsak prozoren zaslon je kompromis med tema dvema stvarema.

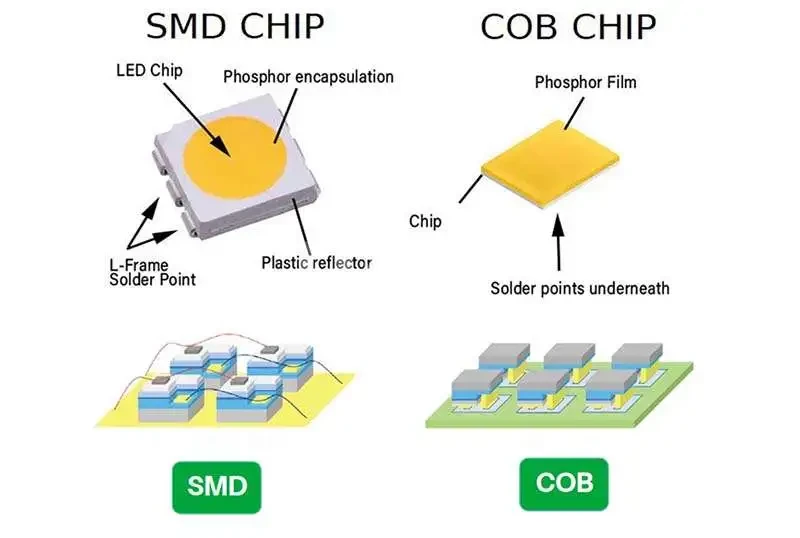

Vrste LED embalaže
SMD-naprava za površinsko montažoobstaja že desetletja. Posamezni čipi v majhnih plastičnih ohišjih, spajkani na PCB. Tehnologija je enostavna, kar je ravno njena prednost. Dobavne verige so zrele, tehniki vedo, kako z njimi delati, in ko ena LED dioda umre, jo je mogoče zamenjati brez zamenjave celotnega modula. To je najbolj preizkušena in zanesljiva tehnologija LED: ni vrhunska-, dosledno funkcionalna, stroškovno-učinkovita za vzdrževanje. Kontrast sedi okoli1,200-1,800:1. Večina enot traja približno50.000 urpreden svetlost opazno pade. Za vse P1.2 ali grobejše ostaja SMD privzeta izbira z dobrim razlogom.
COBkjer stvari postanejo zanimive-in drage. Chip on Board v celoti preskoči posamezna plastična ohišja. Več čipov LED se namesti naravnost na substrat, nato pa prekrije z eno plastjo smole. Inženirske prednosti od tod kaskadno: toplota se odvaja približno 3-krat bolje (brez plastičnih ohišij, ki bi zadrževale toploto), kontrast preskoči20,000:1(ta poenotena površina bolj učinkovito absorbira svetlobo iz okolja), življenjska doba pa se podaljša100.000 ur. To je edina izvedljiva možnost za ultra-fine naklone pod P1.0. Kompromis: ko nekaj odpove, je treba zamenjati celoten modul200-300 $ na incident. In začetni stroški so bistveno višji. Tehnologija je primerna za televizijske studie in-visoka podjetniška okolja. Predstavlja pretirano investicijo za hotelsko avlo.

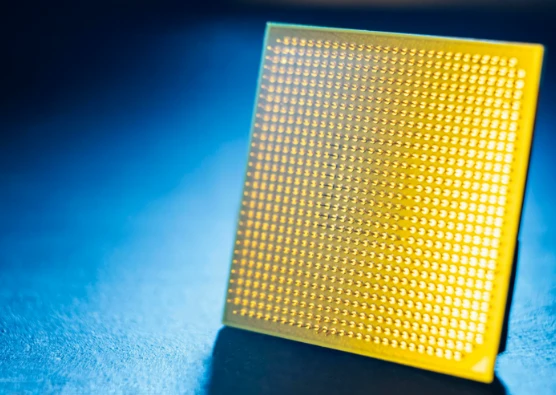

Potem je tuGOB-SMD z zaščitnim premazom. Lepilo na plošči. Ista osnovna tehnologija, vendar s plastjo optičnega lepila, ki pokriva površino LED. To zagotavlja boljšo vzdržljivost pred fizičnim stikom in vlago, hkrati pa ohranja ekonomičnost popravila SMD. Nekateri integratorji ga močno priporočajo za-maloprodajna okolja z velikim prometom. Drugi menijo, da je za večino aplikacij nepotreben. Rezultati se razlikujejo glede na posebne primere uporabe.
Večina prozornih zaslonov uporablja modificirano montažo SMD-na osnovi trakov ali posebne prozorne podlage. Nekateri vrhunski modeli uporabljajo transparentne hibridne pristope COB-.
Specifikacije, ki so dejansko pomembne (in tiste, ki niso)
Vse specifikacije ne zaslužijo enake pozornosti.
Preglednost
Preglednost sega od50 % do 95 %na prozornih zaslonih, odvisno od konfiguracije. Tradicionalni znašajo 0 %-, kar je bistveno za njihovo delovanje. Grobši razmiki slikovnih pik pomenijo več vrzeli med LED trakovi, več svetlobe prehaja skozi. Pomaknite se na P9.26 in presegli boste 80-odstotno prosojnost, vendar ste na tej točki primerni samo za-ogled-fasad stavb v velikem obsegu, videnih z druge strani ulice.
Resolucija
Ločljivost je jasna zmaga tradicionalnih LED. COB gre tako dobro kotP0.4. Standardni tradicionalni zasloni SMD so spodaj navzvenP1.0-P1.2. Prozornih zaslonov je trenutno največ okoliP2.6. Večina AV-integratorjev uporablja hiter izračun: delite razmik pikslov (v mm) z 0,3, da dobite najmanjšo udobno razdaljo gledanja v metrih. Prosojni zaslon P3.9 torej potrebuje približno 13 metrov, preden pikselizacija izgine. Tradicionalni zaslon P1.2 je videti oster s samo 4 metrov.
Svetlost
Za uporabo v zaprtih prostorih običajno oddajajo prozorne LED800-2.500 nit. Tečejo tradicionalni notranji zasloni600-1.500 nit-tako pregleden ima dejansko prednost pri številnih nastavitvah. Izložbe potrebujejo več udarca: prozorni zasloni običajno delujejo4.000-5.500 nit. Neposredna sončna svetloba je tisto, kjer tradicionalno še vedno prevladuje-5.000-10.000 nitmedtem ko se prozorni zasloni za steklom borijo pod 6000 nit.
Kontrast in barva
Kontrast in barva-tu prevladuje tradicionalna LED in to se ne bo spremenilo. Zasnova črne maske absorbira svetlobo iz okolja in ustvarja globljo črnino. Tehnologija COB objavlja zgoraj laboratorijsko-izmerjena kontrastna razmerja20,000:1. Če tradicionalni zasloni prikazujejo črno, prozorni zasloni prikazujejo, kar je za njimi. Konferenčna soba, parkirišče, dnevna svetloba. Tega ne popravi noben inženiring-inherentno je prepuščanje svetlobe.
Kaj boste dejansko plačali
To so cene FOB Shenzhen-stroški iztovarjanja v Severni Ameriki ali Evropi običajno dodajo 15-25 %. Cene nihajo; Stroški LED čipov so padli za približno 12 % med Q1 in 3 2024.
Prozorna LED
Stranske-oddajne plošče na vstopnem nivoju potekajo$580-950/m². Srednje{1}}spredaj-sevanje-kjer pristane večina komercialnih naprav-$1,100-2,400/m². Primeren je prozoren film LED$1,150-2,800/m². Holografski prozorni zasloni potiskajo$1,400-3,200/m².
Tradicionalna LED
Zunanji SMD (P4-P10) je najcenejši pri$150-400/m². Notranji SMD (P1.5-P3) deluje$300-800/m². Fini-zadetki COB (P0.9-P1.2).$1,000-2,500/m². Ultra-fine COB (P0,6 in manj) se začne pri$3,000+/m².
Namestitevza prozorne LED običajno stane 200-500 USD/m² – neposredna montaža na obstoječe steklo. Tradicionalna namestitev LED stane 500–2000 $/m², če upoštevate strukturne zahteve. Tu se v proračunu pokaže razlika v teži, omenjena na začetku.
Letni stroški energijena 100 m² veliki instalaciji, ki deluje 12 ur na dan: približno 3000 USD-4500 USD za prozorno, 5000–7500 USD za tradicionalno. Prozorni zasloni porabijo 30-40 % manj energije - manj LED čipov na kvadratni meter, pasivno hlajenje namesto aktivnega prezračevanja.
Ustvarjanje vsebinedoda še eno spremenljivko, ki jo ljudje pozabijo. Prosojni zasloni potrebujejo vsebino, zasnovano za prozorna ozadja-črna območja so prosojna.
Realnost namestitve in vzdrževanja
Transparentni LED zasloni se montirajo neposredno na steklene površine s pomočjo lepila, magnetnih sistemov ali mehanskih sponk. Za večino aplikacij ni jeklene konstrukcije. Časovnica: dnevi do tedni.
Tradicionalni LED zasloni potrebujejo namenske podporne strukture, izračune obremenitve teže, analizo obremenitve vetra za zunanjo uporabo, pogosto gradbena dovoljenja. Časovnica: tedni do meseci.
Tudi vzdrževanje deluje drugače. Prozorni zasloni uporabljajo modularno zamenjavo traku/plošče. Komponente so dovolj lahke za servis enega-tehnika. Tradicionalni zasloni SMD omogočajo individualno zamenjavo LED, vendar potrebujejo usposobljene tehnike z natančnim spajkanjem-10 $-15 na dogodek. Tradicionalni zasloni COB zahtevajo zamenjavo na ravni modula za 200-300+ USD na dogodek popravila, čeprav se okvare pojavljajo manj pogosto.
Kamor vsak sodi
Nekateri projekti očitno spadajo v en tabor.

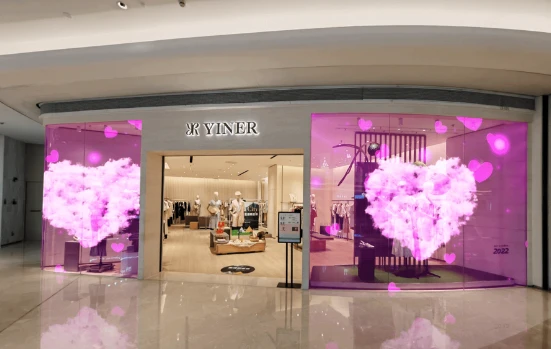

Transparentna LED zmaga:Stavbe s steklenimi zavesami, kjer fasade postanejo medijske površine, medtem ko arhitektura ostane nedotaknjena. Atriji nakupovalnih centrov in steklene predelne stene. Razstavne dvorane in muzeji postavljajo digitalne vsebine na fizične prikaze. Avtomobilski saloni. Ozadja odra in dogodkov, kjer se izvajalci pojavljajo skozi zaslone.
Tradicionalne LED zmagovalke:Zunanji reklamni panoji, ki potrebujejo maksimalno svetlost pod neposrednim soncem. Stadion se prikaže na 50+ metrih, kjer natančen razmik slikovnih pik ni pomemben. Oddajni studii in kontrolne sobe, kjer se o natančnosti barv ni-mogoče pogajati. Koncertni glavni zasloni na več sto kvadratnih metrih. Prikazi informacij o prometnem vozlišču, kjer preglednost ne doda ničesar.
Katero?
Ali je vključeno steklo, ki ga želite ohraniti? Je naravna svetloba pomembna za delovanje prostora? Ali lahko konstrukcija prenese 30-50 kg/m²? Kakšna je tipična razdalja gledanja? Ali mora proračun upoštevati gradbeni inženiring?
Za rastočo kategorijo projektov, ki vključujejo stekleno arhitekturo in naravno razsvetljavo, se je transparentna LED iz zanimive alternative preusmerila v privzeto. Za vse ostalo-zunanje reklamne panoje, oddajne studie, prikazovalnike na stadionih-tradicionalna LED ostaja natanko to, kar je vedno bila: preizkušena, svetla, stroškovno-učinkovita in popolnoma neprozorna.
