Te okvare imajo vzorce in večino jih je mogoče diagnosticirati v 30 minutah ali manj. Ta vodnik je strukturiran glede na to, kako dejansko deluje odpravljanje težav: začenši s tem, kar lahko vidite na zaslonu, nato nadaljujete nazaj do vzroka. Ne glede na to, ali vzdržujetekomercialni zasloni LCDv maloprodaji, zagon plošč v javnih kioskih ali odpravljanje napak v vdelani strojni opremi med razvojem je diagnostični postopek enak.
Hitri opis simptomov
Uporabite to tabelo kot svoj prvi filter. Več vzrokov lahko povzroči isti simptom, zato ga obravnavajte kot začetno usmeritev in ne kot končni odgovor.
| Simptom | Najverjetnejši vzrok | Prvo dejanje |
|---|---|---|
| Popolnoma temen zaslon, brez osvetlitve ozadja | Izpad električne energije ali pregorela varovalka | Izmerite vhodno napetost na zatičih modula |
| Zaslon vključen, vendar zelo zatemnjen | Slabša osvetlitev ozadja ali okvara LED niza | Neodvisno preizkusite vezje osvetlitve ozadja |
| Bleda slika, vidna samo s svetilko | Okvara osvetlitve ozadja - sama plošča deluje | Preglejte trakove LED in vezje gonilnika |
| Utripanje ali utripanje zaslona | Razrahljan trakasti kabel ali nestabilna napajalna napetost | Ponovno namestite vse priključke; preverite valovitost dobave |
| Navpične ali vodoravne črte po zaslonu | Počena podlaga ali napaka IC gonilnika | Vizualni pregled; zamenjajte gonilniško ploščo |
| Premešani ali manjkajoči znaki | Neujemanje protokola ali napaka vdelane programske opreme | Preverite komunikacijske nastavitve glede na podatkovni list |
| Bel zaslon brez vsebine | Napaka pri inicializaciji ali izguba signala | Preverite konfiguracijo protokola; potrdite čas ponastavitve |
| Vztrajna meglena slika ali vžgana-slika | Predolga statična slika na plošči za staranje | cikel moči; zaženi pixel-preskusni vzorec za osvežitev |
| Vnos na dotik se ne registrira | Poškodovan kabel na dotik ali poškodovana vdelana programska oprema | Preverite trakasti kabel; re-flash krmilnik na dotik |
| Naključne ponastavitve ali preklapljanje | Napetostni skok ali nezadostna tokovna zmogljivost | Izmerite napajanje z osciloskopom; dodajte prenapetostno zaščito |
Kaj pravzaprav povzroča okvare LCD modula?
Poslabšanje osvetlitve ozadja
Osvetlitev ozadja je najpogostejša okvara posamezne-komponente v modulih LCD. Nizi LED postopoma zatemnijo v svoji življenjski dobi - proizvajalci kvalificirajo izdelke protiStandardi testiranja zanesljivosti polprevodnikov JEDEC, in ocenjene življenjske dobe se znatno razlikujejo med ploščami-razreda za potrošniško in-razredom industrijskega razreda. Za nazivno življenjsko dobo modula v vaših delovnih pogojih se vedno obrnite na podatkovni list za določen modul, ne pa na splošno industrijsko številko.
Zaslon z oslabljeno osvetlitvijo ozadja še vedno opravi električne preglede. Plošča deluje -, samo ne more ustvariti berljive slike pri običajni svetlobi okolja. Če je zaslon videti sprejemljiv v temni sobi, vendar postane skoraj neviden pod močno pisarniško razsvetljavo ali na prostem, je najprej treba preizkusiti osvetlitev ozadja.
⚠️ Pogosta napaka:kompenzacija zatemnjene osvetlitve ozadja s potiskanjem svetlosti na največjo vrednost. To pospeši obrabo LED in skrajša preostalo življenjsko dobo že tako -razgradljive komponente. Če že na začetku izberete strojno opremo z ustrezno višino svetlosti, se težavi v celoti izognete - poglejte, kaj odlikujekomercialni{0}}moduli LCDod alternativ-potrošniške kakovosti.
Težave s priključkom in kablom
Trakasti kabli, zebrasti konektorji in spajkalni spoji se pokvarijo pod vibracijami, termičnimi cikli in ponavljajočim se upogibanjem. Način okvare je skoraj vedno občasen: utripanje pri določenih orientacijah, izpuščeni segmenti zaslona pod vibriranjem ali zaslon, ki deluje ob zagonu, vendar odpove pri delovni temperaturi. Ponovna namestitev vsakega konektorja pred naročilom delov reši znaten delež pritožb na terenu brez stroškov.
Okoljski stres
Mraz upočasni odziv tekočih kristalov; toplota pospeši staranje polarizatorja in razslojevanje lepila; vlaga razjeda elektrode od znotraj, kar povzroči manjkajoče segmente zaslona, ki se čez tedne postopno poslabšajo. Vedno navedite najslab-pogoje, ne povprečnih. Za aplikacije v zahtevnih okoljih,integrirane rešitve LCD zaslona z ustreznimi okoljskimi ocenamijih je vredno oceniti pred uvedbo, ne po odpovedi na terenu.
⚠️ Pogosta napaka:testiranje zaslona v laboratorijskih pogojih in ob predpostavki, da bo deloval enako na prostem, v hladilnici ali blizu vira vlage - brez preverjanja, ali nazivni razred IP modula in temperaturno območje dejansko ustrezata okolju namestitve.
Težave z napajanjem in napake gonilnika
Napetostni skoki povzročijo takojšnjo poškodbo IC gonilnika. Napajalno valovanje - Izmenični šum na tračnici DC - povzroča subtilnejšo, kumulativno škodo: naključne ponastavitve, šum slike in skrajšano življenjsko dobo LED. Oglejte si podatkovni list vašega modula za njegovo največjo dovoljeno valovno napetost; ni univerzalnega praga, ki bi veljal za vse vrste plošč.
Napake vdelane programske opreme in neujemanje protokolov so ločena kategorija, ki prepričljivo posnema okvaro strojne opreme. Bel zaslon ali kodiran izpis po zamenjavi plošče ali posodobitvi programske opreme je zelo pogosto konfiguracijska napaka, ne pokvarjena plošča. Ta razlika je pomembna, koprimerjava formatov zaslonov LCD in LED- različne tehnologije imajo različna vedenja protokolov in podpise napak.
Še-stopenjski diagnostični postopek
Preglejte jih po vrstnem redu. Ustavite se takoj, ko ugotovite napako - nepotrebne zamenjave izgubljajo čas in uvedejo nove spremenljivke.
Korak 1 - Vizualni pregled pred-vklopom.Poiščite razpoke, kondenzacijo za ploščo, ožgane sledi na tiskanem vezju in premaknjene ali prepognjene trakaste kable. Če opazite fizične poškodbe, ne vključite električne energije. Kratek stik lahko povzroči kaskadno škodo, ki je veliko dražja od prvotne napake.
Korak 2 - Preverite vhodno napetost.Uporabite multimeter na vhodnih zatičih modula. Običajne nazivne napetosti za plošče TFT so 3,3 V, 5 V ali 12 V - preverite svoj podatkovni list. Odčitek več kot 5 % zunaj specifikacij zahteva preiskavo. Za občasne napake dodajte osciloskop, da preverite valovitost napajanja glede na dovoljene specifikacije v podatkovnem listu.
Korak 3 - Izolirajte osvetlitev ozadja.V temnem prostoru osvetlite svetilko na površino plošče pod kotom. Če lahko razločite medlo sliko, plošča deluje in samo osvetlitev ozadja ni uspela. Ta posamezen preizkus odstrani polovico diagnostičnega drevesa v manj kot 10 sekundah - in deluje enako dobrobar{0}}zasloni LCDkot na standardnih pravokotnih ploščah.
Korak 4 - Metodično zamenjajte kable in plošče.Naložite znano-dober preskusni vzorec. Trakasti kabel zamenjajte s preverjeno delujočo enoto. Če napaka sledi kablu, je kabel problem. Če ostane pri tabli, je naslednja tabla. Najprej zamenjajte najcenejšo, najbolj dostopno komponento.
Korak 5 - Preverite komunikacijski protokol.Bel zaslon ali popačen izpis po zamenjavi plošče je skoraj vedno konfiguracijska napaka. Preverite hitrost prenosa (UART), način SPI (CPOL/CPHA) ali naslov I2C glede na podatkovni list. Ta korak zajame nesorazmeren delež napak vprikazovalna okolja kioskkjer se moduli zamenjajo na terenu, pogosto zaradi nepopolne dokumentacije.
Korak 6 - Ponovi pogoje polja na preskusni napravi.Zaslon, ki deluje v laboratoriju, vendar ne uspe pri uvajanju, ima skoraj vedno glavni vzrok toplota ali vibracije. Konektor, ki je obroben pri 22 stopinjah, se lahko popolnoma odpre pri 55 stopinjah. Uporabite nadzorovano toploto med testiranjem na napravi - napaka, ki se pojavi nad določeno temperaturo, neposredno identificira toplotno raztezanje kot mehanizem.
Popraviti ali zamenjati? Odločitveni okvir
Popravilo je smiselno, konapaka je lokalizirana na eno samo zamenljivo komponento - kabel, niz osvetlitve ozadja, posodobitev vdelane programske opreme - modul je del sistema, kjer pridobivanje zamenjave vključuje precejšnje izpade ali preoblikovanje, stroški popravila pa so očitno nižji kot pri novi enoti.
Zamenjava je bolj smiselna, koveč simptomov se pojavi hkrati. Zatemnjena osvetlitev ozadja, obrabljenost konektorja in pojav pomanjkanja slike so zanesljiv pokazatelj konca življenjske dobe in ne ena sama popravljiva napaka. Zamenjava je smiselna tudi, če trenutni modul ponuja boljše specifikacije - višjo svetlost, širšo delovno temperaturo, boljšo zaščito pred vdorom -, kar bi zmanjšalo prihodnje breme vzdrževanja.
Preden se odločite za eno ali drugo pot, preučite teh pet vprašanj:
- Je to prva okvara enote ali je že kdaj odpovedala?
- Ali je napaka omejena na eno samo zamenljivo komponento?
- Ali skupni strošek popravila - delov, dela in izpadov - ostaja očitno pod ceno zamenjave?
- Ali bo popravljena enota realno zdržala do preostalega servisiranja sistema?
- Ali trenutna zamenjava ponuja bistveno boljše specifikacije za to aplikacijo?

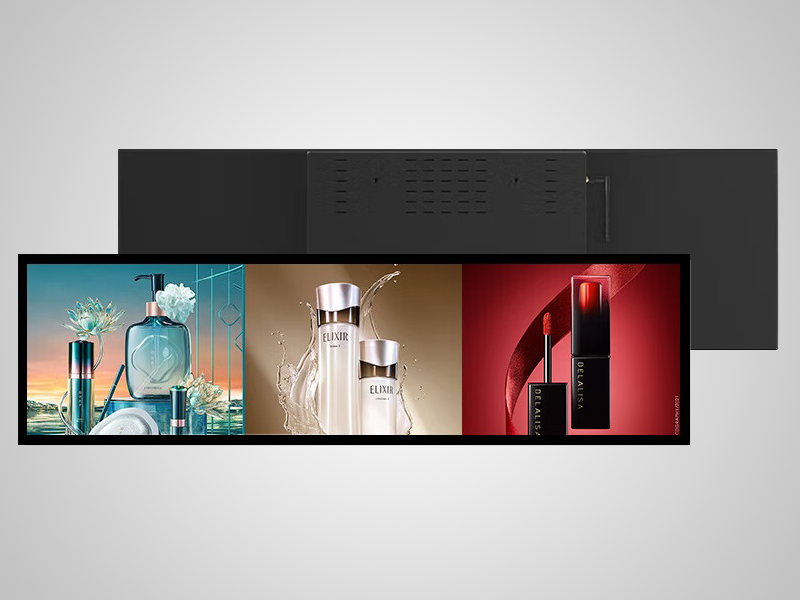

Če trije ali več odgovorov podpirajo zamenjavo, je to na splošno jasnejša pot. Prelistajte celotnopaleto izdelkovozpogovorite se s strokovnjakomo pridobivanju. Za maloprodajne in označevalne kontekste,LCD konfiguracije po meri za maloprodajne oznakepogosto zagotavlja boljšo dolgoročno-ekonomijo kot neposredna zamenjava všeč-za-like.
Preventivno vzdrževanje
- Okoljski nadzor:Namestitev znotraj nazivnega obsega temperature in vlažnosti modula, pri načrtovanju pa uporabite najslab-pogoje. V okoljih z visoko-vlažnostjo so zaprta ohišja s preverjenimi ocenami IP pogoj in ne previdnostni ukrep.
- Upravljanje napajanja:Uporabljajte regulirane napajalnike s strojno prenapetostno zaščito. Izogibajte se neprekinjeni osvetlitvi ozadja pri največji svetlosti - prilagodljiv nadzor svetlosti zmanjša obrabo LED brez vidnega vpliva na uporabnost.
- Načrtovani pregledi:Mesečno - preverite namestitev konektorjev in poiščite kondenzacijo. Vsako četrtletje - zaženite vzorec diagnostičnega testa in preverite napajalno napetost pod obremenitvijo. Letno - preverite valovitost napajanja in preglejte optične plasti glede delaminacije ali staranja polarizatorja.
Zasamopostrežni-terminaluvajanja, ki potekajo neprekinjeno v okoljih z-velikim prometom, je četrtletno preverjanje največja-vrednost posamezne vzdrževalne dejavnosti.Raztegnjeni LCD zasloni, ki se uporabljajo v supermarketihse soočajo s specifično izpostavljenostjo vlagi in čistilnim kemikalijam, ki jih standardni načrti vzdrževanja morda ne bodo v celoti obravnavali.
Pogosto zastavljena vprašanja
Moj LCD prikazuje bel zaslon - ali je plošča pokvarjena?
Ni nujno. Bel zaslon je pogosteje napaka v komunikaciji ali inicializaciji kot fizična poškodba. Preverite konfiguracijo protokola - hitrost prenosa, način SPI ali naslov I2C - glede na podatkovni list modula. To je še posebej pomembno po posodobitvi vdelane programske opreme ali zamenjavi plošče, kjer nastavitve morda niso bile pravilno prenesene.
Kako vem, ali je osvetlitev ozadja ali LCD plošča odpovedala?
V temnem prostoru osvetlite svetilko na površino zaslona pod kotom. Če vidite medlo sliko, plošča proizvaja pravilno in samo osvetlitev ozadja ni uspela. Pod svetilko ni nobene slike, kar pomeni, da je napaka na plošči, gonilniški plošči ali signalni poti med njimi.
Ali je mogoče odpraviti utripanje zaslona brez zamenjave modula?
V večini primerov ja. Utripanje je najpogosteje posledica ohlapnega trakastega kabla, obrobnega spajkalnega spoja ali prekomernega valovanja napajanja. Ponovno nameščanje konektorjev in preverjanje stabilnosti napajalne napetosti pod obremenitvijo odpravi večino pritožb glede utripanja, preden je potrebna zamenjava kakršne koli komponente.
Ali je varno vklopiti zaslon, ki je bil izpostavljen vlagi?
Ne. Pustite, da se modul popolnoma posuši v okolju z nizko-vlažnostjo, preden vključite napajanje. Pri vklopu mokrega zaslona obstaja nevarnost korozije elektrod in kratkih stikov, ki lahko trajno poškodujejo ploščo.
Zakaj moj zaslon deluje na mizi, na terenu pa odpove?
Samo{0}}prekinitvene okvare so skoraj vedno posledica toplotnega raztezanja pri delovni temperaturi,-prekinitev konektorja zaradi vibracij ali kondenzacije med zagonom. Ponovite dejansko okolje uporabe - temperaturo, vibracije, vlažnost - med testiranjem na napravi. Za navodila o izbiri strojne opreme, ki bolj dosledno obvladuje zahtevne pogoje,ta pregled visoko{0}}zmogljivih možnosti zaslona LCDpokriva razlike v specifikacijah, ki so najpomembnejše.
Zaključek
Napake modula LCD so berljive, ko veste, kaj iskati. Temna plošča, utripajoč zaslon, popačen izpis - vsak se preslika v obvladljiv seznam verjetnih vzrokov, strukturiran diagnostični postopek pa najde dejansko napako hitreje kot naključna zamenjava komponent. Isti postopek vam tudi jasno pove, kdaj je popravilo končano in je zamenjava pravi odgovor.
Če je zaradi nedavne napake nova strojna oprema na vašem dnevnem redu, raziščitekako se sodobni komercialni zasloni LCD primerjajo s tradicionalnimi možnostmi prikaza, ozoddajte povpraševanjeza razpravo o vaših posebnih zahtevah glede aplikacije.
