Osnovna razlika, ki jo morate najprej poznati
LCD palični zasloni in LED palični zasloni delujejo na povsem različne načine. Ko to razumete, postane izbiranje med njimi veliko lažje.

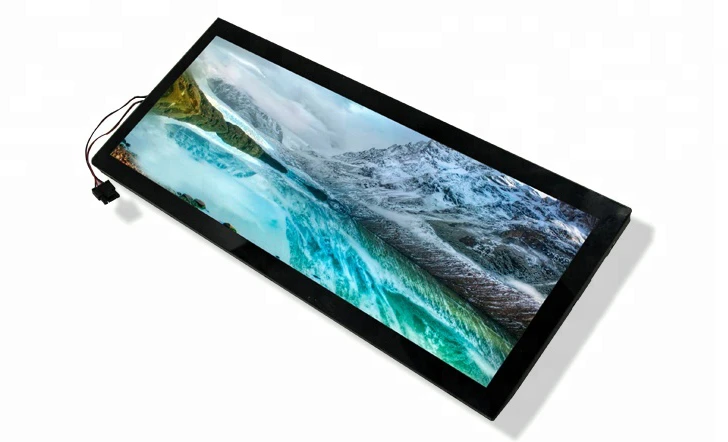

LCD palični zaslonidelujejo tako, da nadzorujejo svetlobo, ki prihaja od zadaj. Obstaja enota za osvetlitev ozadja in molekule tekočih kristalov se zvijajo in obračajo, da prepuščajo svetlobo ali jo blokirajo. Kristali sami ne proizvajajo nobene svetlobe-v bistvu so polkna z barvnimi filtri.
LED palični zasloninaredijo svojo luč. Drobne rdeče, zelene in modre LED diode proizvajajo svetlobo in barvo hkrati. Vsak piksel je svoj majhen vir svetlobe.
Svetlost
Svetlost določa, kje bo zaslon dejansko deloval. To merimo vnits (cd/m²)in obstajajo stroge omejitve, ki jih ne morete zaobiti s pametnimi namestitvenimi triki.
Za maloprodajo v zaprtih prostorih z nadzorovano razsvetljavo potrebujete vsaj350 nit. Nekje vRazpon 500-700deluje bolje. Ta zaslon postavite blizu okna in nenadoma boste gledali700 minimalno, z1000-1500biti varnejši. Pol-zunanja mesta s posrednim soncem to spodbujajo2000-3500 nit. Polno na prostem na neposredni sončni svetlobi?Najmanj 5000 nitin priporoča večina inštalaterjev6000-8000.
LCD doseže okoli 2500 nitin samo specializirani modeli z visoko{0}}svetilnostjo. Te enote delujejo debelejše-morda 40-60% več globine – in hitreje izgorejo.
LED se začne pri 800 in preseže 10.000 nit.
Popoln zunanji pomeni LED.

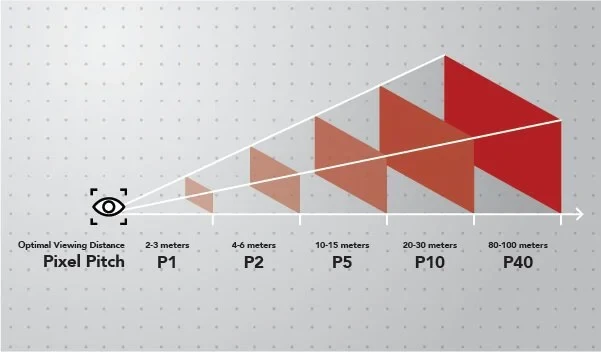

Gostota slikovnih pik in razdalja gledanja
Palični zasloni LCD so tovarniško opremljeni s fiksnim številom slikovnih pik. Vzemite 37-palčni vrstični LCD zaslon z ločljivostjo 1920×540. Postajaš dosleden60+ PPIne glede na to, kje stojiš. To je na pol metra ostro, na pet metrov nepotrebno.
LED palični zasloni vam omogočajo izbiro gostote slikovnih pikkorak pikslov. Matematika je preprosta: vzemite razdaljo pikslov v milimetrih in pomnožite z 1,0 do 1,5, da dobite optimalno razdaljo gledanja v metrih.
P4.0tam pristane večina projektov-pokriva4-6 metrov sladke točkeki deluje za instalacije v trgovskih središčih, letališke oznake in okna maloprodajnih trgovin. Pojdite tesneje, če je treba.P2.0deluje na razdalji 2-3 metrov, plačate pa približno dvojno.P1.2obstaja za tiste redke situacije, ko ljudje stojijo na dosegu roke velike LED stene. Po 5x višji ceni.
LCD je smiseln, ko se gledalci približajo manj kot 2 metrain prikazujete podrobno besedilo ali grafiko.LED zmaga, ko razdalja gledanja presega 2,5 metravizualni učinek pa je pomembnejši od drobnega tiska.
Kontrastno razmerje: Zakaj LED zmaga na temnih ozadjih
Kontrastno razmerje meri razliko med najsvetlejšo belo in najtemnejšo črno, ki jo zaslon lahko ustvari.
LCD ima tukaj strukturni problem. Osvetlitev ozadja poteka ves čas po celotni plošči. Ko želite prikazati črno, te slikovne pike ne morejo popolnoma blokirati svetlobe. Dobiš temno sivo namesto prave črne. Plošče IPS običajno dosežejo1000:1 do 1500:1kontrast. Plošče VA se bolje obnesejo3000:1 do 5000:1.
Vsak LED piksel se lahko popolnoma izklopi. Brez toka pomeni brez svetlobe, kar pomeniprava črna. Standardne SMD LED plošče hit5000:1 do 8000:1. COB LED lahko doseže-višji razred10.000:1 ali celo 100.000:1.
Če vaša vsebina uporablja temna ozadja ali visoko{0}}kontrastne logotipe, je to pomembno. Za besedilo na svetlih ozadjih večina ljudi ne bo opazila.
Barvna zmogljivost
LCD palični zasloni običajno pokrivajo72–100 % sRGB, delo v8-bitna barvna globina (16,7 milijona barv), in dosečiΔE barvna natančnost med 2-5. Doslednost je njihova moč-osvetlitev ozadja se enakomerno razprši, tako da se barve ujemajo po celotni plošči brez kalibracije.
LED ponuja širši razpon(90–140 % sRGB)in globlja barvna globina(10-16 bit, več kot milijarda barv). Natančnost---je slabša, saj ΔE deluje 3-6 in iskanje barv, ki se ujemajo med moduli, zahteva delo. Vsaka resna namestitev LED vključuje kalibracijo na podlagi kolorimetra.
Hitrost osveževanja in zajem s kamero
Hitrost osveževanja postane prava skrb, ko ljudje fotografirajo ali snemajo vaš zaslon. To se zdaj nenehno dogaja v maloprodajnih in javnih prostorih.
LCD deluje pri60Hz standard, s 120 Hz, ki je na voljo pri premium modelih. To je v redu za človeške oči, vendar lahko povzroči pasove, ko nekdo snema video s svojim telefonom. Komercialne LED plošče običajno delujejo1920Hz do 3840Hz, ki odpravlja artefakte-linij skeniranja, ki se pojavijo na posnetkih pametnega telefona.
Želite to preizkusiti sami?Posnemite prikaz v načinu počasnega-snemanja telefona pri 240 sličicah na sekundo. Vodoravne črne črte, ki se premikajo po sliki, pomenijo, da hitrost osveževanja ni dovolj visoka.
Tehnologija panelov

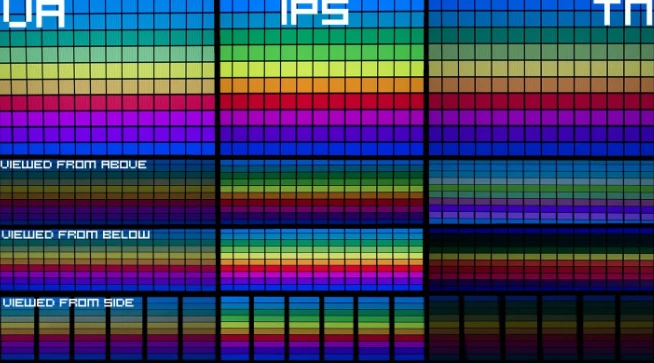

Vrste LCD plošč
IPS (In-Plane Switching)plošče vamKot gledanja 178 stopinj/178 stopinjz odlično barvno natančnostjo. Odzivni čas je 8-14 ms, ravni črne pa so zmerne-raje boste opazili sivkasto črno kot pravo črno. Ti se dobro obnesejo pri zaslonih na robovih polic, gledanih iz različnih kotov, in menijskih tablah, kjer je barvna natančnost pomembna.
VA (navpična poravnava)ponudba ploščKot gledanja 178 stopinj/160 stopinj. Navpična zmogljivost se pogosto poslabša pri ekstremnih kotih. Barvna natančnost je dobra, odzivni čas je hitrejši pri 4-8 ms, ravni črne pa so boljše od IPS. Ti ustrezajo video vsebini in blagovnim znamkam, ki uporabljajo temne barvne sheme.
Različice ADS/AFFSso industrijske-možnosti z razširjeno temperaturno toleranco od-30 stopinj do +80 stopinj. Vreden premije samo za prevoz ali ekstremna okolja.
Tehnologije pakiranja LED
Terminologija hitro postane zmedena.

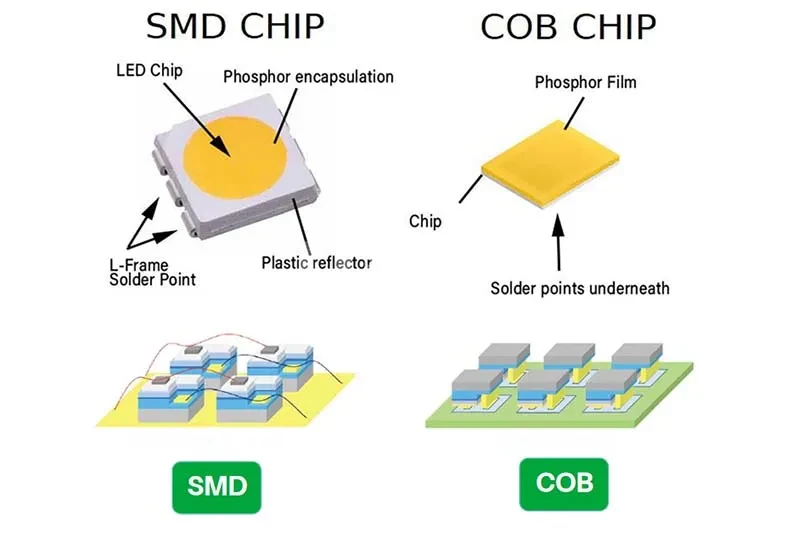

SMD (naprava-za površinsko montažo)prevladuje pri notranjih in pol{0}}zunanjih namestitvah. Trije LED čipi (rdeči, zeleni, modri) se namestijo na en nosilec in zapakirajo v smolo. Razmiki slikovnih pik segajo od P1.0 do P10.
Ranljivosti so resnične: izpostavljene površine LED se lahko fizično poškodujejo, vlaga lahko prodre na meje smole in neposreden stik s prsti lahko premakne komponente. Za maloprodajne prostore in postaje javnega prevoza, kjer se ljudje lahko dotaknejo zaslona, je to pomembno.
COB (čip-na-plošči)namesti LED čipe neposredno na podlago PCB, nato pa vse prekrije z enotno zaščitno plastjo. Celotna površina modula je gladka in neprekinjena-boljša fizična vzdržljivost, odpornost na vlago in izboljšan kontrast zaradi-prevleke, ki absorbira svetlobo med slikovnimi pikami. Stroški tečejo30-50% višjekot enakovreden SMD.
GOB (Lepilo-na-ploščo)je kompromisna možnost: standardna tehnologija SMD z epoksidnim premazom, dodanim po montaži. COB-podobna zaščita po nižji ceni. Opazili boste rahlo zmanjšanje svetlosti (5–10 %) in morebitno porumenelost pri daljši izpostavljenosti UV žarkom.

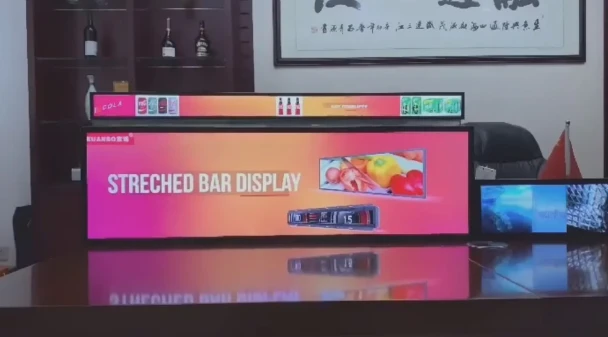

Native v primerjavi z rezanimi ploščami
Proizvajalci paličnih zaslonov svoje plošče dobijo na dva načina in razlika je pomembnejša, kot se večina kupcev zaveda.
Native vrstične plošče
Te so izdelane s pomočjo proizvodnih mask, zasnovanih posebej za ultra-široka razmerja stranic. Dimenzije so namerne že od začetka. Dobavitelji kotBOE, AUO, Innolux in CSOTustvarite namenske linije izdelkov raztegnjenega{0}}formata.
Kaj dobite: enakomerna porazdelitev osvetlitve ozadja vse do robov, popolna strukturna celovitost s standardno debelino stekla, dosledna tesnila po celotnem obodu in vzorci standardne ločljivosti, kot je1920×158, 1920×360 ali 1920×540.
Izrežite plošče in jim spremenite velikost
Ti se začnejo kot standardne plošče 16:9, ki se po izdelavi fizično razrežejo na dimenzije palic. Plošča 1920×1080 lahko postane več trakov 1920×270.
Rezanje poškoduje tesnilo med plastmi stekla-svetloba pušča na robovih. Celovitost stekla je ogrožena na linijah reza, kar pomeni več lomljenja med pošiljanjem in namestitvijo. Prvotna osvetlitev ozadja je bila zasnovana za celotno ploščo, zato so delne plošče neenakomerno osvetljene. In ta ogrožena tesnila prepuščajo vlago, kar sčasoma pospešuje razgradnjo tekočih kristalov.
Točkovno rezane plošče:poiščite ne-standardne navpične ločljivosti, kot je158, 203 ali 270 slikovnih pik. Zahtevajte specifikacijske liste plošč z dejanskimi proizvajalčevimi številkami delov. Prave domače plošče imajo dokumentirane številke modelov v katalogih dobaviteljev.
Rezane plošče so 30-50 % ceneje.Popust je tam, ker je kvaliteta resnično nižja.
Realne aplikacije

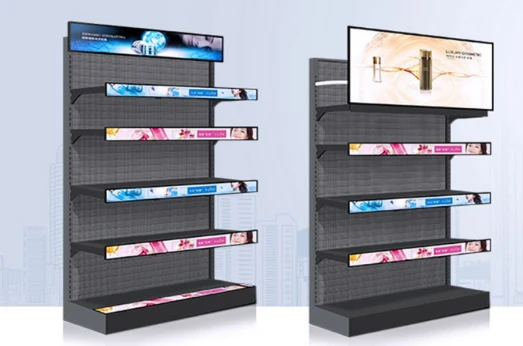

Maloprodajne police-Zasloni na robu
Imate nadzorovano notranjo razsvetljavo, ljudi, ki stojijo zelo blizu (včasih manj kot meter, ko sežejo po izdelkih), in vsebino, ki je večinoma besedilo in cene. Poleg tega verjetno uvajate na desetine ali stotine teh stvari.
Tukaj zmaga LCD in ni posebej blizu.Nihče ne stoji 4 metre stran od roba police. Vaši gledalci so blizu, kar pomeni, da dejansko potrebujete LCD z gostoto slikovnih pik. Besedilo je videti ostro zaradi tega, kako LCD obravnava upodabljanje podpikslov. In ko kupujete 200 enot namesto 2, se ta razlika v ceni med LCD in LED resnično poveča.
Pomaga tudi tanek profil. Večina montažnih tirnic na robovih polic je bila zasnovana z upoštevanjem dimenzij LCD-ja, tako da se ne borite s strojno opremo.
Nekaj vRazpon 500-700 nit s ploščami IPSdeluje dobro. VA deluje, če se vsi približajo iz iste smeri, vendar ljudje le redko kupujejo tako. Poskrbite, da boste dobili izvorne plošče in-glede velikosti, ki jo običajno gledateRazpon 23-42 palcev.
Zasloni z informacijami o prevozu
Vlaki, avtobusi, letališča. Okolje je surovo na načine, na katere ljudje ne pomislijo, dokler se nekaj ne zlomi. Nenehne vibracije. Temperaturna nihanja, ki bi uničila potrošniško elektroniko. In te stvari tečejo 18+ ur na dan.
Zahteve glede certificiranja v bistvu sprejmejo to odločitev namesto vas.Železniška industrija ima EN50155, avtomobilska industrija potrebuje certifikat E-Mark, poti odobritve za LCD pa so zrele in dobro-dokumentirane. LED certifikat za prevoz? Še vedno dohajam.
Poleg papirologije imajo sistemi za montažo industrijskih LCD-jev desetletja dokazano odpornost proti tresljajem. Tudi teža je pomembna, ko nameščate zaslone v vozila. In ker ljudje sedijo ali stojijo relativno blizu, ne zapravljate prednosti ločljivosti LCD-ja.
Potrebovali boste industrijske{0}}plošče IPS, ki zdržijo vsaj-20 stopinj do +60 stopinj. Prikazane bi morale biti specifikacije glede vibracijNajmanjša neprekinjena toleranca 1G, idealno z odpornostjo na udarce 3G. Svetlost okoli700-1000 nitobvladuje bleščanje iz oken.

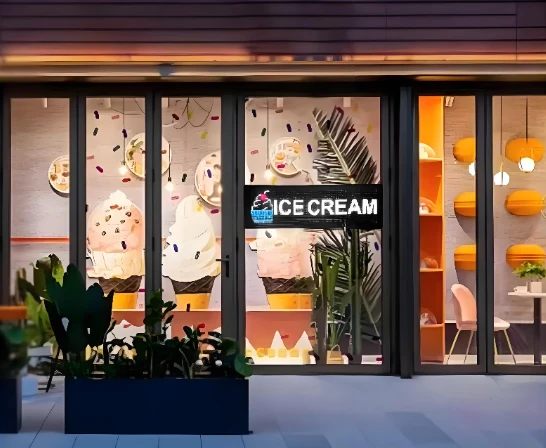

Zunanje izložbe in izložbe
Sončna svetloba spremeni vse. Pogovarjava se100.000 luksovna vaš zaslon na jasen dan. LCD tu fizično ne more konkurirati.
LED je edina prava možnost na prostem.Za boj proti neposredni sončni svetlobi potrebujete 5000–8000 nit, tega pa LCD ne more zagotoviti. Pomembna je tudi odpornost na vremenske vplive, saj boste želeliIP65 ali boljšina sprednji površini. Daljše razdalje gledanja (ljudje čez cesto, mimovozeči avtomobili) pomenijo, da bi vseeno preplačali gostoto slikovnih pik LCD-ja.
Pojdi zRazmak slikovnih pik P3-P6odvisno od tega, kako daleč je vaš običajni gledalec. Poskrbite, da boste dobili3840Hz osvežitevzato dobro fotografira na družbenih medijih. Delovno temperaturno območje bi moralo prenesti ne glede na vaše lokalne podnebne razmere.

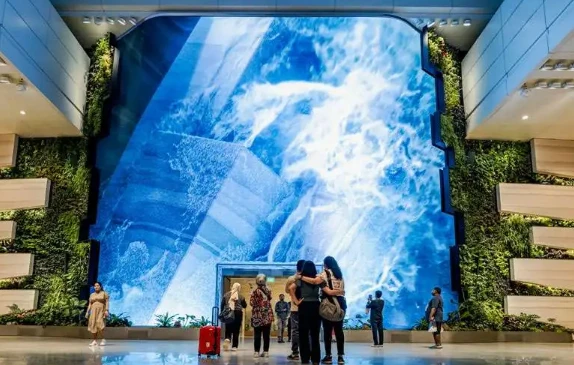

Velike{0}}inštalacije v zaprtih prostorih
Trgovska središča, letališča, kongresni centri, korporativni lobiji. Veliki prostori z visokimi stropi in gledalci, ki so lahko oddaljeni 20 metrov.
Brezhibnost je tisto, kar tukaj ubija LCD.Največji LCD zaslon, ki ga boste našli, je približno 88 palcev. Želite iti dlje? Plošče polagate skupaj in ti robovi so vidni. Oblikovalci poskušajo okvirje vključiti v estetiko.
LED moduli se brezhibno zaklenejo skupaj.Želite 30-metrski neprekinjeni zaslon? LED to obvlada. Ukrivljena namestitev, ki se ovija okoli stebra? LED to obvlada. Razdalje gledanja v teh prostorih so popolnoma usklajene z razmikom slikovnih pik P2,5-P4, ki je tako ali tako najboljša točka LED.
Za vrhunske namestitveP2.5deluje dobro. Standardno komercialno delo se dobro obneseP3-P4. Svetlost je odvisna od prostora, vendar običajno800-1500 nitpokriva večino scenarijev v zaprtih prostorih. Vsekakor si zagotovite zasnovo modula za-sprednji dostop, ker bo nekdo sčasoma moral servisirati to stvar in ne želite razložiti, zakaj morate zapreti del nakupovalnega središča za dostop do zadnje strani zaslona.

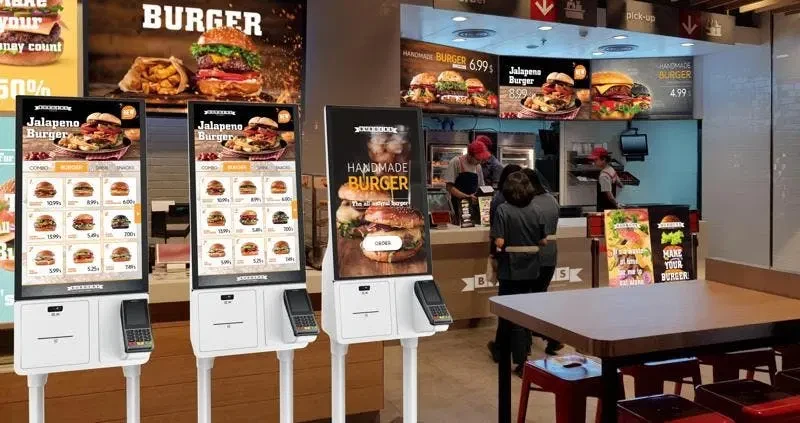

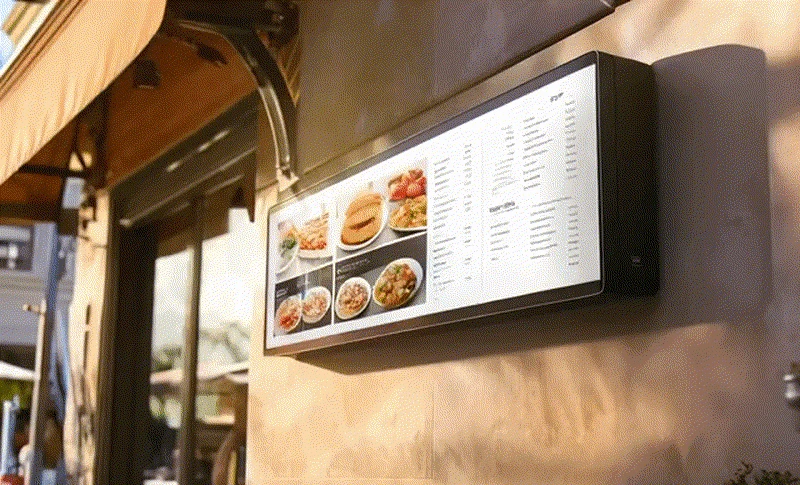

Restavracija in QSR meniji
Tu je proračun pomemben. Marže restavracij so majhne, lastniki pa natančno preučijo vsak nakup opreme.
Vsebina je večinoma besedila z občasno fotografijo hrane.LCD čudovito upodablja besedilo.Razdalja gledanja je običajno tisto območje od 1,5 do 4 metre, kjer katera koli tehnologija tehnično dobro deluje, nakup in uporaba LCD-ja pa sta bistveno nižja.
Upoštevati je treba eno stvar: kuhinje ustvarjajo maščobo in paro. Tudi v jedilnici se te stvari selijo. Želite nekakšno zaščitno zasteklitev nad zaslonom. Prevleka iz kaljenega stekla je standardna. Če naročate-samopostrežno,Zmogljivost PCAP na dotikdoda morda 15-20 % k stroškom, vendar odpre nove funkcije.
Svetlost okoli500-700 nitskrbi za tipično osvetlitev restavracij.IP54 na sprednji površinije treba šteti za obvezno, ne izbirno.
Dolgoročni-pomisleki glede stroškov
Vnaprejšnji stroški so šele začetek. Spodaj je groba primerjava. Rezultati se bodo razlikovali glede na cene električne energije, vzorce uporabe in to, ali se kaj pokvari.
Za vrstični zaslon LCD (enakovredno 37 palcev):pridobitev teče okoli$400, napajanje pri 12-urnem dnevnem delovanju stane morda 8 USD na leto, odvisno od cen, namenite približno 40 USD letno za vzdrževanje, zamenjava osvetlitve ozadja okoli 4. leta pa doda še približno 150 USD.Približno 800 dolarjev v petih letih.
Za palični zaslon LED z enakovredno površino prikaza pri P2,5:pridobitev teče naokoli$900stane elektrika nekoliko več, morda 13 USD letno pod enakimi pogoji. Rezerve za vzdrževanje so lahko manjše, saj je LED običajno bolj trpežna. Zamenjava modula običajno ni potrebna v petih letih, če je kupljen spodobne kakovosti.Nekje okoli 1.050-1.100 $ skupaj.
LED deluje približno 35 % več kot LCD v petih letihv tipičnih notranjih scenarijih.
Matematika se spreminja za različne situacije. Daljše uvedbe dajejo prednost LED-Osvetlitvi ozadja LCD-ja se po 5. letu hitreje poslabšajo, medtem ko LED-osvetlitev ohranja 70 %+ svetlosti do 8. leta. Zunanje namestitve potisnejo modele LCD z visoko{6}}svetilnostjo na 800+ $, medtem ko zagotavljajo slabšo življenjsko dobo, zaradi česar so stroški LED-enakovredni ali cenejši. Velike brezšivne namestitve zahtevajo zapleteno poravnavo okvirja z LCD-jem, v velikem obsegu pa enostavnejša montaža LED dovolj zniža stroške dela, da zapolni vrzel.
Kaj zahtevati pri nakupu
Za palične LCD zaslone
Začnite s samo ploščo. Hočeš vedetikdo ga je dejansko naredil (BOE, AUO, Innolux)in specifično številko modela. To je pomembno, ker tako preverite, ali dobite domačo ploščo in ne nekaj, kar je bilo izrezano iz standardnega zaslona. Rezane plošče so z razlogom cenejše.
Podatki o svetlosti so lahko zavajajoči. Nekateri proizvajalci merijo na sredini plošče, kjer je najbolj svetla, drugi vam dajo povprečje po celotni površini.Vprašajte, katero metodo so uporabili.Sredinska meritev 700 nit je lahko samo 550 nit v vogalih.
Dobitetip osvetlitve ozadjapisno, saj imata robno-osvetljena in neposredna-osvetljena različna enakomerna svojstva.Barvna lestvicaje treba določiti kot odstotek sRGB ali drug standard, ki ga lahko dejansko preverite. Ne sprejmite samo "dobre barvne reprodukcije" kot odgovor.
Pomembne so tudi operativne stvari:temperaturno območje, številke MTBF, kaj natančno pokriva garancija (samo plošče? osvetlitev ozadja? napajalnik?). Prepričajte se tudi, da poznate dimenzije montažnega vmesnika, preden načrtujete strojno opremo za namestitev.
Za palične LED zaslone
Kakovost LED se zelo razlikuje inproizvajalec čipovje vaš prvi namig.Nationstar, Kinglight, Cree, Nichiaso imena, ki jih želite videti. Splošno »visoko{1}}kakovostna LED« ne pomeni nič.
Ne zaupajte specifikacijam glede razmika slikovnih pik.Prinesite čeljusti, če opravljate tovarniški pregled.
Hitrost osveževanja lahko enostavno preverite sami. Izvlecite telefon, preklopite na počasen-video pri 240 sličicah na sekundo in posnemite prikaz. Črne črte, ki se premikajo po sliki, pomenijo, da hitrost osveževanja ni takšna, kot so trdili. To traja 30 sekund in je stranke rešilo slabih nakupov.
Meritve svetlosti so še eno področje, kjer so proizvajalci ustvarjalni. Če zapravljate resen denar,na pregled prinesite umerjen merilnik. Zaslon, ocenjen na 6000 nit, ki dejansko zagotavlja 4500, ne bo zmanjšal vrednosti na neposredni sončni svetlobi.
Nekaj manj očitnih stvari, ki jih je treba ugotoviti: Jekalibracija barvvključeno v dostavo, ali je to doplačilo? Kaj jetoleranca ravnostimed moduli? (Vidni šivi pogosto izvirajo iz modulov, ki se ne prilegajo popolnoma poravnano.) Kako dolgo bodo jamčilirazpoložljivost rezervnega modula? Najmanj pet let, ker je zaslon, ki ga ne morete popraviti, odgovornost. In dobitepravilnik mrtvih slikovnih pikv pisni obliki z dejanskimi številkami, ne samo s "sprejemljivo stopnjo za industrijski standard."
Kateri torej?
LCD deluje bolje za:gledanje od blizu pod 1,5 metra,-težka vsebina besedila, standardna notranja razsvetljava, proračun-projekti, instalacije pod 3 metri skupne dolžine,-aplikacije, ki omogočajo dotik, in transportna okolja s pomisleki glede vibracij.
LED je bolj smiseln za:razdalje gledanja nad 3 metre, video-prevladujoča vsebina, okolja z visoko ambientalno svetlobo, kakršna koli delno-zunanja ali zunanja uporaba, vrhunske predstavitve blagovnih znamk, neprekinjeno predvajanje nad 5 metrov, 24/7 delovanje, načrtovano po 5 letih, in ukrivljene ali arhitekturno kreativne instalacije.
Razpon gledanja 1,5-3 metre s standardno notranjo osvetlitvijo bi lahko šel v obe smeri. Poglejte druge dejavnike. Preštejte, katere prednosti so pomembne za določen projekt.Ko je blizu celote, LCD običajno zmaga pri stroškihrazen če je izrecno potrebna neprekinjena dolžina, zunanja svetlost ali učinek videa.
