Hitrost osveževanja ESL in zmogljivost zaslona

Temeljna omejitev

Elektronske nalepke na policah delujejo pod fizičnimi omejitvami, ki jih nobeno trženje ne more zakriti:elektroforetski delci se premikajo skozi viskozno tekočino, viskozna tekočina pa se upira gibanju. Nobena posodobitev programske opreme tega ne bo odpravila.

Običajna hitrost osveževanja ESL-300ms do 2000msza celozaslonsko posodobitev-izhaja neposredno iz časa, ki je potreben, da nabiti titanov dioksid in delci saj migrirajo skozi ogljikovodikovo topilo pod uporabljenim električnim poljem. Delci naletijo na sile upora (Stokesov vlečenje, če želite tehnični izraz, je matematika za tem manj pomembna kot praktični učinek: delci se upočasnijo v gosti tekočini). Elektrostatsko interagirajo s sosednjimi delci. Po daljšem mirovanju se prilepijo na stene kapsule.

Vsaka milisekunda časa osveževanja odraža dejanske dogodke-na molekularnem merilu, ki se istočasno dogajajo v milijonih mikrokapsul. Tisti, ki prihajajo iz ozadja LCD ali OLED, bi morali popolnoma opustiti ta mentalni model. To niso zasloni, ki "skenirajo" slikovne pike z elektroni. To so elektrokemični sistemi, ki fizično premeščajo snov.

Pogonske valovne oblike: kjer se inženirstvo sreča z elektrokemijo

Thepogonsko valovno oblikoje kraj, kjer so prizadevanja za optimizacijo najbolj intenzivna. To je napetostno{1}}časovno zaporedje, ki mora hkrati doseči štiri cilje: izbrisati prejšnjo sliko, aktivirati počasne delce, vzpostaviti referenčne sive odtenke in napisati novo sliko-, pri tem pa zmanjšati porabo energije, podvojene artefakte in skupno trajanje osveževanja.

Izbrispride na prvo mesto. Zaslon poganja vse slikovne pike v enotno optično stanje, običajno belo. Zakaj bi se trudil? Ker se delci EPD obnašajo-odvisno od poti. Piksel, ki prehaja iz črne v sivo, sledi drugačni poti kot tisti, ki prehaja iz bele v sivo. To je postalo očitno med zgodnjimi uvajanji, ko so se stranke pritoževale zaradi nedoslednega upodabljanja v sivinah. Izbris prisili vse slikovne pike na skupno začetno točko, s čimer se odpravi odvisnost od začetnih pogojev.

Aktivacijasledi-visokofrekvenčni-izmenični napetosti (±15 V pri 50-100 Hz), ki niha delce med optičnimi skrajnostmi. Ta postopek strese ohlapne delce, ki so se prijeli. Delci, ki so ostali nepremični, razvijejo povečan površinski oprijem na stene kapsule in sosednje delce. Testiranje razkrije optimalno trajanje aktivacije z analizo prevojne točke krivulje svetlosti-v-času – natančen trenutek, ko mobilnost delcev doseže največjo odzivnost. Pojdite krajše in počasni delci bodo ostali za vami. Pojdite dlje in moč bo izgubljena.

Potem pridereferenčna ustanova v sivinah. Zaslon ustvari enotno belo referenčno stanje, ker je natančnost sivin EPD kritično odvisna od začetka z znane optične osnovne črte. Predvsem vstavljanje kratkega intervala ničelne-napetosti po tej fazi izboljša kasnejšo skladnost sivin. Delci potrebujejo trenutek, da se stabilizirajo, preden se od njih zahteva, da zadenejo natančne vmesne položaje.

končno,slikovno pisanje. Specifične napetosti in trajanja-pikslov poganjajo delce na ciljne položaje. 16-nivojska sivina zahteva natančen nadzor navpične porazdelitve delcev znotraj vsake mikrokapsule – delci na zgornji površini proizvajajo belo, na dnu črno, vmesni položaji pa sive.

Potiskanje proti 300 ms

Kako hitro lahko dejansko delujejo sistemi ESL? Pokazala se je agresivna optimizacija valovne oblike180ms zmanjšanjev trajanju aktivacijske faze in120ms zmanjšanjev referenčni sivinski fazi. Ti dobički izvirajo iz več tehnik, izpopolnjenih v več ciklih uvajanja.

Analiza prevojnih točkomogoča spremljanje-optičnega odziva v realnem času namesto uporabe fiksnih aktivacijskih časov.Zmanjšanje preklopa polarnostipomembno, ker obračanje polarnosti napetosti ustvarja tokovne konice in zapravlja energijo-zaporedje operacij za zmanjšanje teh prehodov na minimum. instrateško vstavljanje intervalov 0Vizkorišča zagon delcev, kar omogoča nadaljnjo migracijo brez porabe energije.

Zdi se, da je teoretični minimum za materiale EPD trenutne-generacije približno200 msza sprejemljivo kakovost slike. Nekatere plošče so bile v nadzorovanih pogojih potisnjene na 180 ms, vendar postane poslabšanje kakovosti opazno. Preboj te ovire bo zahteval inovativnost materialov, ne pa pametne oblike valov.

Načini osveževanja: Trilema o hitrosti-kakovosti-prisotnosti

Vsaka osvežitev ESL vključuje neizogiben tri{0}}sklad. Noben inženiring mu ne more uiti; človek lahko le izbira, katere kompromise bo sprejel. Izkušnje z uvedbo v maloprodajnih okoljih trgovine z živili, elektroniko in lekarnami so dale močne zaključke o tem, kdaj uporabiti posamezen način.

Globalna osvežitev (način GC16)

To je popolna ponastavitev-750-2000msčrno-belo-črno utripanje, ki prisili vsak delec skozi popolne migracijske cikle. Videti je dramatično, stranke včasih vprašajo, ali nalepke ne delujejo pravilno, vendar je to edini način, ki popolnoma odpravi nakopičene položajne napake.

Globalna osvežitev je potrebna po podaljšanih zaporedjih delnega osveževanja, pri prikazovanju slik z visoko{0}}ločljivostjo ali ko je podvojenost postala vizualno sporna. Ena veriga trgovin z živili se je sprva uprla "grdemu utripanju" in poskusila izvajati čiste delne posodobitve. Tri tedne pozneje so bile njihove promocijske nalepke skoraj neberljive. Zdaj izvajajo globalno osvežitev vsako noč med zaprtimi urami.

Delna osvežitev

Delna osvežitev posodobi samo slikovne pike, ki se razlikujejo med okvirji, in jih dopolni250-500 ms. Prihranek časa je velik-, kot kažejo meritve70 % zmanjšanje močipri običajnih posodobitvah cen-vendar obstaja kompromis.

Nespremenjene slikovne pike ne prejemajo pogonske napetosti. Njihovi delci se postopoma usedajo v vedno bolj stabilne konfiguracije. Stabilno zveni dobro, dokler ne ugotovimo, da stabilno pomeni tudi nepremično. Po 5–10 delnih ciklih osveževanja postanejo vidni podvojeni artefakti. Ta prag se razlikuje glede na proizvajalca; nekateri paneli prenesejo 15 ciklov, drugi kažejo težave po 6. Edini zanesljiv pristop je disciplinirano periodično vmešavanje globalnega osveževanja.

Hitro osveževanje (način DU)

Način neposredne posodobitvev celoti žrtvuje zmogljivost sivin. Vsaka slikovna pika je binarna-črna ali bela, nič vmes. To omogoča120-250 msposodablja z enim samim bliskom, vendar so robovi besedila videti zamegljeni in slike ne pridejo v poštev.

Za cenovno-aplikacije ESL, ki prikazujejo številske znake, je način DU pogosto najboljši. Vzporedni--preizkus v trgovini z potrošniško elektroniko je pokazal, da stranke niso mogle razlikovati cen, upodobljenih z DU-, od cen, upodobljenih z GC16, pri običajni razdalji gledanja. Prihranki energije so bili občutni.

Način animacije A2

pri80-120ms, se način A2 približuje hitrosti osveževanja,-ki podpira video. Uporabljen je bil za predstavitve izdelkov in interaktivne aplikacije kioska.

Toda kompromisi so resni. Dušenje se hitro kopiči. Kontrast se zmanjša. Drobni detajli izginejo po nekaj ciklih. Ena stranka je želela animirano promocijsko vsebino na nalepkah na policah-, kar je tehnično mogoče z A2, vendar je zaradi poslabšanja kakovosti slike po 30 sekundah to postalo nepraktično. Ta način obstaja za vnos s peresom in kratke predstavitve, ne pa za produkcijsko uvajanje ESL.

Izbira pravega načina

Kako izbrati? Iskreno povedano, vrsta vsebine običajno odloča za vas. Fotografske slike zahtevajo GC16; cene lahko uporabljajo DU. Pogostost posodobitev premakne ravnotežje-redke posodobitve dajejo prednost kakovosti, pogoste posodobitve dajejo prednost hitrosti. In ne glede na primarni način se mora globalna osvežitev izvajati v določenih intervalih. Težavi kopičenja pomislekov ni mogoče ubežati.

Parametri delovanja zaslona

Kontrastno razmerje

Kontrastna razmerja EPD se običajno gibljejo od8:1 do 15:1, s premium ploščami, ki dosegajo20:1. Primerjava s specifikacijami LCD (1000:1+) je zavajajoča.

Kontrast EPD je izmerjen pri osvetlitvi okolice-dejanskih pogojev, kjer stranke berejo oznake na policah. Kontrast LCD-ja se zmanjša pri močni svetlobi okolice; Kontrast EPD se izboljša. Meritve berljivosti ESL v trgovinskih okoljih z nadzemno osvetlitvijo 800+ luksov kažejo, da so bližnji zasloni LCD popolnoma izprani.

Čitalniki črtne kode potrebujejo nekjeKontrast 6:1za zanesljivo branje-to smo preizkusili na več modelih optičnih bralnikov. Vsak komercialni ESL, ki smo ga izmerili, zlahka počisti to vrstico, kar pomeni, da lahko laserski skenerji brez težav berejo črtne kode neposredno z elektronskega zaslona.

Ločljivost in gostota slikovnih pik

Gostota slikovnih pik ESL (100-150 DPI) odraža premišljeno inženirsko izbiro in ne tehnološke omejitve. Višja ločljivost zahteva več slikovnih pik, vsaka pa zahteva posamezno vožnjo-, kar povečuje čas osveževanja, porabo energije in stroške komponent.

Nekateri odjemalci so zahtevali zaslone 200+ DPI. Na vprašanje o razdalji gledanja je bil odgovor vedno nad 50 cm. Na tej razdalji 100 DPI zagotavlja ustrezno čitljivost besedila. Preveč-določanje ločljivosti zapravlja vire brez vidne koristi.

Barvna zmogljivost

Standardni črno-in-bel ESLostaja delovni konj: najhitrejša osvežitev (300 ms), najmanjša moč, najvišja zanesljivost. Učinkovito obravnava 90 % aplikacij za prikaz cen.

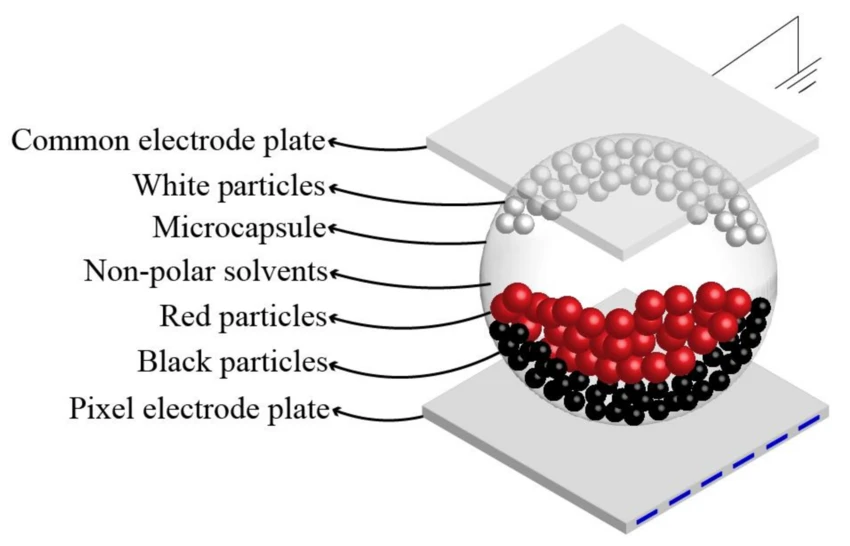

Štiri-barvni sistemis tehnologijo E Ink Spectra 3100 omogočajo hkraten črno/beli/rdeč/rumeni prikaz. Uporabno za-poudarjene barve, značilne za blagovno znamko, vendar se časi osveževanja še podaljšajo.

Polno-barvne ploščez uporabo tehnologije galerije ACeP lahko ustvarite fotografske slike. Cian-magenta-rumena-sistem belih delcev je resnično impresiven-za fotografije izdelkov, prikazane na teh ploščah, se pogosto domneva, da so natisnjene. Ampak1500ms+ časi osveževanjaznatno višji stroški pa omejujejo uporabo na prvovrstne primere uporabe, kjer vizualni učinek upravičuje stroške.

Ko gre za barvo, je vedno vprašanje, ali dodatna informacijska vrednost upravičuje zadetek za čas osveževanja, moč in ceno na enoto. Devetkrat od desetih enobarvno opravi svoje delo.

Ghosting: Vztrajni artefakt

Dušenje ni napaka, ki bi jo bilo treba odpraviti. To je bistvena značilnost elektroforetske tehnologije, ki zahteva upravljanje.Vsakdo, ki obljublja delovanje EPD brez{0}}prikazov, napačno predstavlja tehnologijo ali prodaja plošče, ki se dovolj počasi osvežujejo, da prikrijejo težavo.

Od kod izvira prikaz duhov

Prispevajo trije mehanizmi.Nepopolna migracija delcev-delci ne dosežejo predvidenih položajev zaradi nezadostnega trajanja vožnje ali napetosti.Porazdelitev preostalega naboja-neenakomerno kopičenje naboja na stenah kapsule, ki vpliva na poznejše gibanje delcev. inhistereza adhezije delcev-delci, ki so ostali nepremični, razvijejo povečano površinsko oprijemljivost.

Precej časa je bilo porabljenega za opredelitev vedenja ponarejanja pri različnih proizvajalcih plošč. Različice so precejšnje; nekatere plošče se vidno zaslepijo po 5 delnih posodobitvah, medtem ko druge prenesejo 12-15.

Okoljski dejavniki to poslabšajo

Temperaturapomembno. Viskoznost topila se poveča pri nizkih temperaturah, kar ovira gibanje delcev in poveča podvojenost. Pod 10 stopinjami je treba čas osveževanja podaljšati ali pa je treba sprejeti vidne artefakte. Pod 0 stopinjami postanejo standardne plošče problematične-v hladilnih ohišjih so opazili popolnoma nečitljive zaslone, pri katerih so bile uporabljene plošče, ki niso ocenjene za hladno delovanje.

Napetost baterijevpliva tudi na pojav duhov. Izpraznjene baterije zagotavljajo zmanjšano pogonsko napetost, kar povzroča nepopolno migracijo delcev. Ena stranka lekarne je imela skrivnostne težave s prikazovanjem duhov, ki so se izkazale za pokvarjene baterije v seriji nalepk. Sistemi ESL bi morali izvajati zaznavanje-nizke baterije s preventivnimi opozorili za vzdrževanje.

Osveži zgodovinozdružuje vse. Piksel, ki večkrat prikazuje isto vsebino, razvije vse bolj obstojne konfiguracije delcev. Statična vsebina se pojavi hitreje kot dinamična vsebina-kar je nasprotno, dokler ne razumemo mehanizma oprijema.

Upravljanje ponarejanja v praksi

Periodično globalno osveževanjeostaja primarno ublažitev. Tipično priporočilo je obvezna-osvežitev celotnega zaslona po vsakih 5–10 delnih posodobitvah, čeprav se optimalni interval razlikuje glede na ploščo in pogoje delovanja.

Temperaturno-kompenzirane iskalne tabelepomoč v spremenljivih okoljih. Parametri vožnje, shranjeni v LUT-jih, indeksirani s temperaturo, samodejno podaljšajo trajanje valovne oblike pri nizkih temperaturah. Meritve kažejo40-odstotno zmanjšanje podvojenostiz uporabo dobro-nastavljene temperaturne kompenzacije v primerjavi s fiksnimi parametri.

Kompenzacija zgodovinskega okviraje bolj sofisticirano-prilagajanje trenutnih valovnih oblik glede na-pikslovo{1}}zgodovino osveževanja za kompenzacijo akumulirane položajne pristranskosti. Tega ne podpirajo vsi krmilniki ESL, vendar naredi merljivo razliko na ploščah, ki so bile v uporabi več mesecev.

Oblikovanje vsebinezadeve tudi. Bela ozadja s črnim besedilom povzročijo manj vidne pomisleke kot inverzne barvne sheme. Predloge ESL je treba oblikovati tako, da upoštevamo značilnosti podvojenosti-izogibajte se velikim polnim črnim območjem, ki bodo očitno poslikana, dajte prednost belim ozadjem.

Zmogljivost osveževanja-na ravni sistema

Posamezen čas osveževanja ESL je le ena komponenta zakasnitve sistemske posodobitve. Pri razmestitvah s tisoči oznak prevladuje omrežna arhitektura nad skupnim časom posodabljanja. Nekateri odjemalci so obsedeni z izboljšavami osveževanja plošče s 50 ms, medtem ko ignorirajo ozka grla v omrežju, ki njihovim ciklom posodabljanja dodajo 30 sekund.

Komunikacijski protokoli

Lastniški sistemi RF pod 1 GHznudijo maksimalno pokritost in prodor v zgradbo. Komunikacijski doseg-do-oznak presega 25 metrov, kar je pomembno v-prodajnih okoljih z velikim odtisom. Omejitve pasovne širine omejujejo zmogljivost sočasnega posodabljanja, vendar za tipične maloprodajne vzorce posodabljanja to redko postane ozko grlo.

Bluetooth Low Energy s PAwR(Periodično oglaševanje z odzivi, dodano v BLE 5.4) omogoča standardizirano dvosmerno komunikacijo z ogromnim številom naprav. Ena sama dostopna točka lahko teoretično naslovi32.640 etiket-128 skupin krat 255 oznak na skupino. Interval periodičnega oglaševanja določa zakasnitev sistema; krajši intervali zagotavljajo hitrejši odziv pri višjih stroških energije. Sistemi BLE so bili uvedeni z 1-sekundnimi intervali za časovno občutljive aplikacije in 10-sekundnimi intervali za rutinsko posodabljanje cen.

Topologija omrežjasledi zvezdnemu vzorcu s centraliziranimi prehodi. Vsak prehod pokriva določeno območje; prekrivajoča se pokritost zagotavlja redundanco. Velike maloprodajne uvedbe zahtevajo skrbno načrtovanje RF-kanalov-ena uvedba, pri kateri sta dva prehoda na sosednjih kanalih ustvarila vzorce motenj in povzročila 15-odstotno izgubo paketov.

Realna-svetovna zmogljivost

V proizvodnih sistemih,3.000 posodobitev etiket v 5 minutahprek enega samega prehoda dosledno dosegljivo. Končna-za-zakasnitev iz ukaza strežnika za prikaz dokončanja3-10 sekundodvisno od obremenitve omrežja in zahtev po ponovnem poskusu.

Ključni vpogled iz izkušenj z uvajanjem: za tipične maloprodajne scenarije posodabljanja, kjer se spremembe cen razširijo na tisoče nalepk, zmogljivost omrežja-na ravni sistema omejuje skupni čas posodabljanja in ne hitrosti osveževanja posamezne nalepke. Optimiziranje posameznih stopenj osveževanja pod 500 ms zagotavlja manjše donose, ko širjenje omrežja zahteva nekaj sekund.

Poraba energije in življenjska doba baterije

Poraba energije EPD se pojavi skoraj izključno med dogodki osveževanja. Tok v stanju pripravljenosti je zanemarljiv-mikroamperi so bili izmerjeni. Ta profil omogočaveč{0}}letna življenjska doba baterijeiz kovanih celic, kar ostaja eden najmočnejših argumentov za ESL-temelji ESL.

Kaj porablja moč

Število slikovnih pikima linearno razmerje-večji zasloni porabijo sorazmerno več.Globina sivinepomembno, ker 16-stopenjski GC16 zahteva bolj zapletene valovne oblike kot binarni način DU.Izbira načina osveževanjaima velik vpliv; globalna osvežitev porabi 2-3× moč delne osvežitve. intemperaturavpliva na porabo energije, ker hladna okolja zahtevajo daljše valovne oblike.

Življenjska doba baterije v praksi

ZaCR2450 litijeve gumbaste celices kapaciteto približno 600 mAh je opažena zmogljivost naslednja:

Te projekcije predvidevajo delovanje pri sobni temperaturi. Pri aplikacijah za hlajenje-hlajenih in zamrznjenih oddelkih-se baterija pospešeno prazni zaradi povečane moči osveževanja in zmanjšane zmogljivosti baterije pri nizkih temperaturah. Nalepka, ocenjena za 5 let pri sobni temperaturi, lahko zdrži 2 leti v hladilni škatli.

Vsaka osvežitev porabi omejeno kapaciteto baterije. Ena stranka je želela neprekinjeno izvajati animirane cenovne promocije-baterije so zdržale tri tedne. Sistemski arhitekti morajo določiti zahteve glede pogostosti posodabljanja pred izbiro strojne opreme. Oznaka, ki zahteva vsakourno posodobitev, potrebuje drugačno arhitekturo baterije kot oznaka, ki se posodablja dnevno.

Učinki temperature na delovanje

Temperatura vpliva na delovanje ESL prek več mehanizmov, zaradi česar jenajpomembnejša okoljska spremenljivka. To je bilo večkrat dokazano pri uvedbah v-maloprodajnih prostorih z nadzorovanim podnebjem, hladilnih zabojih, oddelkih z zamrznjeno hrano in aplikacijah na prostem.

Viskoznost topila

To zaide v nekaj kemije, toda kratka različica: EPD topilo se zgosti, ko je hladno. Razmerje približno slediArrheniusova krivulja-ne da bi se preveč poglobili v termodinamiko, pomembno je, da je učinek eksponenten in ne linearen.

pri25 stopinj(referenčni pogoj), delci kažejo nominalno mobilnost. pri0 stopinj, se viskoznost približno podvoji, hitrost delcev pa se prepolovi. pri-20 stopinj, se viskoznost poveča približno 4-krat, kar zahteva sorazmerno podaljšano trajanje valovne oblike. Matematika to precej dobro napoveduje, čeprav se-rezultati v resničnem svetu včasih razlikujejo glede na specifično formulacijo topila, ki ga uporablja vsak proizvajalec.

Preizkušanje trditev enega proizvajalca o "široki temperaturi" z delovanjem njegovih plošč pri -15 stopinjah je razkrilo, da so se časi osveževanja podaljšali s 400 ms na 1100 ms. Plošče so delovale, vendar so specifikacije pomenile veliko boljšo zmogljivost pri mrazu.

Razvrstitve delovnega območja

Standardne ploščepokrivanje od 0 stopinj do 40 stopinj z osnovno zmogljivostjo.Plošče z razširjenim obsegomročaj -10 stopinj do 50 stopinj z zmerno kompenzacijo valovne oblike.Široke temperaturne plošče-potreben za zamrzovalne omarice-deluje od -25 stopinj do 60 stopinj z uporabo specializiranih laminatnih materialov sprednje ravnine, integriranega zaznavanja temperature in prilagodljive izbire valov. reszamrzovalne-ploščeoptimiziran za -30 stopinj do 10 stopinj obstaja, vendar zahteva višje cene.

Temperaturna kompenzacija

Širok{0}}temperaturni ESL vključuje-temperaturne senzorje na čipu, več naborov parametrov valov, shranjenih v pomnilniku, in samodejno izbiro parametrov na podlagi izmerjene temperature. Podaljšano trajanje valov za hladno delovanje in zmanjšana nihanja napetosti za delovanje pri visokih-temperaturah.

Slabša zmogljivost za široko-temperaturno delovanje ni-trivialna. Meritve kažejo čas osveževanja pri skrajnih temperaturahdvojno do trojnozmogljivost pri-sobni temperaturi. Odjemalci, ki nameščajo v hlajenih okoljih, morajo to upoštevati pri svojih izračunih časa posodobitve.

Kjer se zahteve ESL razlikujejo NOV RAZDELEK

Splošna specifikacija »maloprodajnega ESL« pokriva morda 60 % uvedb v-resničnem svetu. Preostalih 40 % vključuje specializirane zahteve, ki se pojavijo šele ob preučevanju specifičnih vertikalnih trgov. Kar deluje v trgovini z potrošniško elektroniko, spektakularno odpove v skladišču zamrznjene hrane. Naslednji razdelki dokumentirajo izkušnje z uvajanjem v panogah, kjer se standardne predpostavke ESL pokvarijo.

Sveža hrana in živila: dinamično določanje cen se sreča s pokvarljivimi zalogami

Maloprodaja sveže hrane predstavlja najzahtevnejšo aplikacijo ESL iz preprostega razloga: vrednost izdelka med prikazovanjem neprestano pada. Zrezek, ki v ponedeljek zjutraj stane 15 $/lb, bi lahko bil do srede zvečer vreden 7 $/lb, če še ni bil prodan. Tradicionalne papirnate nalepke ne morejo zajeti te krivulje vrednosti. ESL lahko-vendar se zahteve za implementacijo bistveno razlikujejo od standardnih cen živil.

Dinamično znižanje cenzahteva frekvence posodabljanja, ki bi izpraznile standardne baterije ESL v nekaj mesecih. Oddelek za svežo hrano, ki izvaja štiri posodobitve cen dnevno-jutranja zaloga, opoldanska prilagoditev, večerna znižanja, nočna ponastavitev-porabi baterijo 4x hitreje kot centralna-oznaka trgovine, ki se posodobi enkrat tedensko. Izbira kemije baterije se premika od standardnih gumbastih celic CR2450 k celicam z višjo-zmogljivostjo litij-tionilklorida ali možnostm polnjenja z induktivnimi polnilnimi postajami, vgrajenimi v police.

Prikaz datuma potekadodaja zahteve glede gostote informacij. Enostavna oznaka s ceno potrebuje morda 50 znakov. Oznaka svežega živila, ki prikazuje ceno, ceno na enoto, datum pakiranja, prodaj-po datumu in uporabi-po datumu, potrebuje 150+ znakov v berljivi velikosti pisave. Zaslon se ustrezno poveča – oznake 2,9" in 4,2" postanejo standardne, kjer 2,13" zadostuje za sredinsko trgovino.

Oddelek za svežo morsko hrano ene verige trgovin z živili je uporabil 4,2-palčni tri-barvni ESL z vgrajenim NFC-jem za interakcijo s pametnim telefonom stranke. Rdeča poudarjena barva poudarja izdelke, ki se približujejo prodaji-po datumih s samodejnim postopnim znižanjem cen: 15 % popusta v preostalih 48 urah, 30 % v 24 urah, 50 % v 12 urah. Zaledna integracija je zahtevala realni-čas povezljivost sistema za upravljanje zalog-infrastruktura ESL je v bistvu postala del sistema zmanjševanja zalog in ne samo orodje za določanje cen za 23 % v pilotnem oddelku, plačanem za celotno uvedbo v sedmih mesecih.

Hladna okoljapredstavi temperaturne zaplete, o katerih smo govorili prej. Hladilniki mleka, ki delujejo pri 4 stopinjah, povzročajo opazno upočasnitev osveževanja. Mesni primeri pri 2 stopinjah so hujši. Zaboji za zamrznjeno hrano pri -18 stopinjah zahtevajo posebne širokotemperaturne plošče, ki stanejo 40–60 % več kot standardne enote. En trgovec z zamrznjeno hrano je na začetku uporabil standardne plošče v svojem oddelku za sladoled; nalepke so v enem tednu postale neberljive, saj so se zaradi nezadostne osvežitve pri delovni temperaturi nabrale ponaredki.

Temperaturni gradient v hladilnih zabojih ustvarja dodatno zapletenost. Sistemi zračnih zaves proizvajajo temperaturna nihanja 8-12 stopinj med sprednjim robom (toplejši, blizu mešanja zunanjega zraka) in zadnjim robom (hladnejši, blizu uparjalnika). Nalepke na sprednji strani zaboja za mlečne izdelke lahko delujejo pri 8 stopinjah, medtem ko nalepke na zadnji strani delujejo pri 2 stopinjah - kar je dovolj različno, da zahtevajo drugačen čas valovanja. Sofisticirane uvedbe izvajajo zaznavanje temperature na nalepko z individualiziranimi parametri osveževanja.

Sledenje zalogam pokvarljivega blagaintegracija predstavlja naslednji razvoj. Ko se sistemi ESL dvosmerno povežejo z upravljanjem zalog, nalepka postane senzor in hkrati zaslon. -Zaznavanje pomanjkanja zaloge-prepoznavanje, ko je polica prazna na podlagi pomanjkanja prodajne dejavnosti-omogoča samodejno opozorilo o dopolnitvi. En proizvodni oddelek je zmanjšal--incidente z zalogami za 34 % z uporabo integriranega nadzora inventarja ESL-, ki je med obdobji največje obremenitve označeval položaje brez prodajne dejavnosti več kot 4 ure.

Skladiščna in industrijska logistika: obseg spremeni vse

Razmestitve ESL v industrijskih skladiščih delujejo pod omejitvami, s katerimi se arhitekti maloprodajnih sistemov redko srečujejo. Trgovina z živili ima lahko 15.000 SKU-jev na 40.000 kvadratnih metrih. Distribucijski center, ki oskrbuje to verigo živil, ima 50000+ SKU-jev na 500.000 kvadratnih čevljih z višino stropa 40 čevljev. Modeli za širjenje RF, ki delujejo v maloprodajnem okolju s stropom 12-čevljev, popolnoma odpovejo v skladišču z jeklenimi regali, ki segajo do 35 čevljev.

Identifikacija lokacije zabojnikazahteva drugačne prioritete prikaza kot oznake za maloprodajne cene. Prevladujoča informacija ni cena-ampak koda lokacije, SKU in količina. Predloge Warehouse ESL običajno prikazujejo identifikatorje lokacij v pisavah velikosti 48-pik ali večjih, ki jih je mogoče prebrati z 3+ metrov, kar omogoča operaterjem viličarjev in delavcem, ki delajo na izbirni-pakiranju, da prepoznajo lokacije, ne da bi se približali zabojniku. Zahteve glede kontrastnega razmerja so strožje, ker se gledanje izvaja pri spremenljivi industrijski razsvetljavi-nekateri prehodi pod neposrednimi visokimi svetilkami pri 1500+ luksih, drugi v senci pri 200 luksih.

Integracija Pick{0}}to-lightrazširja ESL izven pasivnega prikaza v aktivno vodenje poteka dela. Indikatorji LED, integrirani z zasloni na e-papirju, utripajo in usmerjajo delavce k izbiri lokacij. EPD prikazuje, kaj izbrati; lučka LED prikazuje, kje izbrati. Kombinirani sistemi zmanjšajo stopnje napak izbire s tipičnega obsega 0,5-1 % na 0,1 % ali več. Premiki proračuna energije-LED-indikacija med pobiranjem porabi več energije kot cikel osveževanja e-papirja. Arhitekture baterij se temu primerno prilagodijo in pogosto preidejo na litijeve celice AA ali žično napajanje za lokacije z visoko aktivnostjo.

Okolja z visoko{0}}regalnimi regaliobremenitve RF komunikacijskih sistemov. Kovinski regali ustvarjajo večpotne motnje. Visoki prehodi ustvarjajo senčne cone. Posamezen prehod, ki pokriva 25 metrov v maloprodaji, lahko pokriva le 8-10 metrov v okolju z gostim skladiščem. Gostota prehodov se poveča 3-4x v primerjavi z maloprodajnimi uvedbami za enakovredno pokritost. Nekatere razmestitve v skladiščih izvajajo hibridna omrežja - pod 1 GHz za prodor v gosto območjih regalov, WiFi za odprta območja prizorišč, z vmesno programsko opremo, ki poenoti komunikacijski sloj.

Mobilni zasloni-na viličarjupredstavljajo nastajajočo različico skladiščnega ESL. Namesto fiksnih nalepk na policah se zasloni namestijo na drogove viličarja in prejmejo-navodila za komisioniranje v realnem času, medtem ko operaterji krmarijo po skladišču. Te naprave nenehno posodabljajo-lokacijo, količino, naslednji cilj-zahtevajo arhitekturo napajanja, ki se popolnoma razlikuje od statičnih oznak na policah. Žično napajanje iz električnega sistema viličarja je standardno; delovanje baterije ni izvedljivo za-programe za neprekinjeno posodabljanje.

Avtomatizacija štetja zalogizkorišča dvosmerno komunikacijo ESL. Integracija RFID omogoča samodejno štetje ciklov-izdelkov, označenih z RFID, mimo enot ESL, opremljenih z čitalniki RFID, in posodabljanje števila zalog brez ročnega skeniranja. Uvedba distribucijskega centra je zmanjšala delo pri štetju fizičnega inventarja za 60 % z uporabo ESL-integriranega štetja ciklov RFID, ki je vzdrževal stalno inventarno natančnost nad 99 %.

Ocene ostrega okoljav industrijskih kontekstih. Odpornost proti prahu in škropljenju IP54 je osnova za ESL v skladiščih; IP65 postane potreben v okoljih s postopki čiščenja s pranjem. Kemična odpornost je pomembna v objektih, kjer ravnajo s topili ali čistilnimi sredstvi. Eno skladišče avtomobilskih delov je zahtevalo oznake, odporne na izpostavljenost zavorni tekočini in tekočini za menjalnik-standardna ohišja ESL so se poškodovala v nekaj mesecih. Posebna ohišja z ohišji iz polikarbonata, odpornimi na kemikalije, so dodala 35 % stroškov na enoto, vendar so se izkazala za bistvena za dolgo življenjsko dobo uvajanja.

Zdravstvo in farmacija: o natančnosti ni-mogoče pogajati

Farmacevtske uvedbe ESL se soočajo z regulativnimi zahtevami, ki jih v običajni maloprodaji ni. Napaka pri določanju cene v trgovini z živili pomeni pritožbe strank in morebitno pravno izpostavljenost v skladu z zakoni o točnosti cen. Napaka pri označevanju zdravila v lekarni lahko pomeni škodo ali smrt bolnika. Profil tveganja bistveno spremeni prioritete načrtovanja sistema.

Prikaz identifikacije zdravilazahteva gostoto informacij, ki presega tipični maloprodajni ESL. Nalepka na lekarniški polici mora vsebovati: ime zdravila (blagovna znamka in generično), jakost, obliko odmerjanja, številko NDC, ceno, ceno na enoto, proizvajalca in pogosto zahteve glede shranjevanja. Namestitev tega na 2,13-palčno nalepko zahteva skrbno tipografijo-ali pogosteje uporabo 2,9-palčnih ali večjih zaslonov. Nekatere lekarne uporabljajo 4,2-palčne nalepke s kodami QR, ki povezujejo popolne informacije o predpisovanju.

Preverjanje točnosti črtne kodepostane kritičen. Lekarniško osebje večkrat skenira zdravila med potekom dela-sprejem, odlaganje na police, vlečenje, preverjanje, izdajanje. ESL{3}}prikazana črtna koda mora biti pravilno skenirana na vsakem koraku. To zaostruje zahteve glede kontrastnega razmerja, ki presega minimalne maloprodajne vrednosti. Preskušanje opreme za skeniranje v lekarnah razkriva, da starejši skenerji za preverjanje farmacevtov-nekateri še vedno uporabljajo tehnologijo CCD namesto sodobnih laserskih ali slikovnih skenerjev-za zanesljive odčitke zahtevajo kontrast 10:1 ali boljši. Pri izbiri plošče je treba upoštevati-najslabši primer opreme za skeniranje v nameščeni bazi.

Območja nadzorovanih snoviuvesti fizične varnostne zahteve. Zdravila iz Seznama II-V zahtevajo varno shranjevanje z beleženjem dostopa. ESL v omarah z nadzorovanimi snovmi se mora integrirati s sistemi za nadzor dostopa do omar-, ki prikazujejo indikatorje omejenega dostopa, beležijo, katere oznake so bile vidne med vsakim odpiranjem omar, in morebitno onemogočijo prikaz med poskusi nepooblaščenega dostopa. Ena bolnišnična lekarna je integrirala ESL s svojim sistemom za upravljanje nadzorovanih substanc za prikaz-inventarnih štetij v realnem času, ki se samodejno posodabljajo, ko se izdajajo zdravila, kar odpravlja ročno usklajevanje štetja.

Shranjevanje zdravil v hladilnikuzdružuje zahteve glede natančnosti farmacije z izzivi temperature-hladilne verige. Cepiva, inzulin in določena biološka zdravila morajo biti shranjena pri 2-8 stopinjah. Široko{6}}temperaturne plošče ESL so obvezne. Nekatere aplikacije za hlajenje v lekarnah zahtevajo beleženje temperature z integriranimi senzorji ESL-, ki prikazujejo trenutno temperaturo poleg informacij o zdravilu, kar zagotavlja vizualno preverjanje, ali pogoji shranjevanja ostajajo znotraj specifikacij, ne da bi od osebja zahtevalo preverjanje ločene opreme za spremljanje.

Delovanje bolnišnične lekarnedodati kompleksnost, ki presega maloprodajne lekarne. Vozički za zdravila, avtomatizirane razdelilne omare in satelitske lekarniške lokacije predstavljajo različne zahteve ESL. ESL za-montažo na voziček zahteva robustno konstrukcijo, ki preživi ponavljajoče se transporte; zasloni morajo ostati berljivi pod fluorescentno razsvetljavo, značilno za bolnišnične hodnike. Samodejna integracija točilne omare zahteva komunikacijske protokole, združljive s programsko opremo za upravljanje omare-pogosto lastniškimi sistemi z omejenimi-zmožnostmi integracije tretjih oseb.

Dokumentacija o skladnosti s predpisizahteva revizijske sledi, ki jih maloprodajni sistemi ESL redko zagotavljajo. Akreditacija skupne komisije za bolnišnične lekarne zahteva dokumentacijo o točnosti označevanja zdravil. Sistemi upravljanja ESL morajo beležiti vsako posodobitev oznake s časovnim žigom, avtorizacijo uporabnika in podrobnostmi o spremembi vsebine. Raziskava skupne komisije enega bolnišničnega sistema je posebej preučila njihove zmogljivosti revizijske sledi ESL; nadzornik je zahteval dokumentacijo o postopkih preverjanja točnosti nalepk za zadnjih 12 mesecev.

Elektronika in visoko{0}}maloprodaja:-konkurenčne cene v realnem času

Maloprodaja zabavne elektronike deluje na cenovno-preglednem trgu, kjer stranke redno preverjajo konkurenčne cene na pametnih telefonih, medtem ko stojijo v trgovini. Predlog vrednosti ESL se preusmeri od prihranka dela k konkurenčni odzivni sposobnosti-zmožnosti izenačevanja ali premagovanja konkurenčnih cen v realnem-času namesto čakanja na posodobitve datoteke s cenami čez noč.

Integracija spremljanja konkurenčnih cenpovezuje sisteme ESL s storitvami obveščanja o cenah, ki nenehno brskajo po spletnih mestih konkurence. Ko glavni konkurent zniža svojo ceno na vrhunskem pametnem telefonu, storitev obveščanja o cenah zazna spremembo v nekaj minutah, mehanizem za določanje cen oceni pravila o maržah in posodobljene cene se prenesejo na oznake na policah v 3-10-sekundnem oknu zakasnitve omrežja. En trgovec z elektroniko je znižal cenovno-opustitev za 18 %, potem ko je prek svoje infrastrukture ESL uvedel konkurenčno ujemanje cen v realnem času.

Bogat prikaz informacij o izdelkuustreza nakupom z višjo vrednostjo, značilnim za maloprodajo elektronike. Stranka, ki kupi prenosnik v vrednosti 1500 USD, želi specifikacije-procesor, pomnilnik, prostor za shranjevanje, ločljivost zaslona, ​​življenjsko dobo baterije. ESL večjega formata (7,5" in več) omogoča prikaz specifikacij, ki je prej zahteval tiskane kartice s specifikacijami. Nekateri trgovci z elektroniko uporabljajo kombinirane napeljave z e-papirjem za določanje cen in specifikacij poleg majhnih LCD zaslonov za promocijsko video vsebino-, pri čemer izkoriščajo prednosti vsake tehnologije.

Prikaz nastavkov dodatne opremeuporablja ESL za spodbujanje prodaje priključkov. Zaslon, ki prikazuje informacije »deluje z:«, povezuje primarne izdelke z združljivo dodatno opremo-etuiji za telefone, kabli za prenosne računalnike, igre za konzole. Dinamične cene priključkov lahko ponudijo popuste na pakete, prikazane na dodatnem ESL, ko ESL primarnega izdelka označuje ravni zalog, ki potrebujejo premik.

Pro-integracija proti krajipostane relevantno za blago-visoke vrednosti. Sistemi ESL se lahko integrirajo z elektronskim nadzorom artiklov (EAS) in sledenjem inventarju-na osnovi RFID. Ko je oznaka EAS odstranjena brez ustrezne deaktivacije, lahko povezani ESL prikaže opozorilo ali spremeni videz. Bolj izpopolnjene izvedbe posodabljajo inventar v realnem-času, ko so izdelki odstranjeni iz varnostnih naprav, kar omogoča takoj-obveščanje o pomanjkanju zalog.

Cene v življenjskem ciklu izdelkaza elektroniko sledi predvidljivim vzorcem-začetne premijske cene, konkurenčne srednje{1}}cene življenjske dobe, razprodajne-cene-življenjske dobe. ESL omogoča avtomatizirana pravila določanja cen v življenjskem ciklu, ki prilagajajo marže glede na starost izdelka, ravni zalog in razporede lansiranja naslednjega izdelka. Ko se izda novi iPhone, se ESL prejšnje generacije samodejno posodobi z odkupnimi cenami v skladu z vnaprej-določenimi pravili marže, brez ročnega posredovanja.

Upravljanje demo enotev maloprodaji elektronike uporablja različice ESL, zasnovane za napeljave za prikazovanje izdelkov. Te enote se pogosto integrirajo z varnostnimi povezavami, sistemi za upravljanje porabe energije in interaktivnimi kioski. Zaslon lahko prikazuje cene, ko je nedejaven, in preklopi na poudarke funkcij, ko stranke komunicirajo s predstavitvenim izdelkom. Nekatere izvedbe uporabljajo senzorje bližine za zaznavanje prisotnosti strank in ustrezno posodobitev prikazane vsebine.

Industrijski deli in vzdrževanje in vzdrževanje: dolgo{0}}izzivi inventarja

Distributerji za vzdrževanje, popravila in delovanje (MRO) in dobavitelji industrijskih delov upravljajo profile inventarja, ki se radikalno razlikujejo od potrošniške maloprodaje. Tipičen distributer MRO ima 100000+ SKU-jev z dolgo-razporeditvijo-20 % SKU-jev ustvari 80 % prihodka, medtem ko 80 % SKU-jev stoji z minimalnim premikom. Tradicionalni pristopi označevanja so ekonomsko neuspešni, ko stroški vzdrževanja etiket presegajo maržo izdelka za počasne predmete.

Visoka-SKU-ekonomičnostpremik ESL ROI izračuni. V trgovini na drobno se ESL povrne predvsem zaradi prihranka dela pri spremembi cen. Pri distribuciji MRO je povračilo posledica izboljšanja točnosti inventarja in zmanjšane zastarelosti zalog, ki se počasi{2}}tečejo. Distributer pritrdilnih elementov je zmanjšal odpis-inventarja za 31 % po uvedbi-integriranega sledenja inventarju ESL, ki je prepoznal-počasno premikanje zalog za promocijske cene pred zastarelostjo.

Prikaz tehničnih specifikacijZahteve bolj spominjajo na farmacijo kot na trgovino z živili. Industrijski deli zahtevajo prikaz dimenzijskih specifikacij, razredov materialov, certifikatov in informacij o združljivosti. ESL distributerja ležajev prikazuje: številko dela, proizvajalca, premer izvrtine, zunanji premer, širino, nazivno hitrost, stopnjo obremenitve in veljavne specifikacije (ISO, ABEC itd.). Zahteve glede gostote informacij spodbujajo k večjim zaslonom in skrbnemu tipografskemu oblikovanju.

Sistemi za lokacijo zabojnikovpri distribuciji delov pogosto uporabljajo lastniške sheme kodiranja lokacije, razvite v desetletjih delovanja. Integracija ESL se mora prilagoditi podedovanim formatom lokacije, hkrati pa potencialno omogočiti prehod na standardizirano kodiranje lokacije. Upravljanje sprememb postane tako pomembno kot tehnična implementacija-skladiščno osebje, navajeno lokacijskih kod, ki jih uporablja že 20 let, se upira spremembam formata ne glede na zmogljivosti sistema.

Strankam{0}}obrnjeni terminalina pultih za dele imajo koristi od integracije ESL. Ko stranka zahteva del, osebje na okencu poizveduje po sistemu in zasloni ESL na lokaciji shranjevanja zasvetijo ali prikažejo navodila za prevzem. Nekateri distributerji delov so uvedli delovne poteke »prinesi na okenec«, kjer zasloni ESL na lokacijah zabojnikov prikazujejo navodila za izbiro in imena osebja okenca, kar omogoča več hkratnih interakcij s storitvami za stranke z jasno identifikacijo prevzema.

Postopki sestavljanja in sestavljanjauporabite ESL za vodenje izbire komponent za več{0}}delne sklope. Komplet hidravličnega sistema lahko vključuje črpalko, motor, ventile, priključke, cev in tekočino-, ki so shranjeni na različnih lokacijah skladišča. Zasloni ESL na vsaki lokaciji prikazujejo naročilo kompleta, potrebne količine in stanje dokončanja. Integracija z dokumentacijo o sestavljanju prikaže delovna navodila poleg identifikacije komponent.

Inventar, ki ga-upravlja dobavitelj (VMI)programi izkoriščajo ESL za skupno rabo vidnosti. Ko dobavitelji upravljajo ravni zalog na lokacijah strank, lahko ESL prikaže stanje dopolnjevanja, datume dohodne pošiljke in razpoložljivost zalog. Ta preglednost podpira-pravočasno-proizvodne programe, ki zahtevajo zanesljivo razpoložljivost delov brez odvečnih naložb v inventar.

ESL proti alternativnim zaslonskim tehnologijam NOV RAZDELEK

Pri izbiri ESL ne gre le za izbiro najboljše plošče za e-papir. Gre za izbiro prave tehnologije prikaza za aplikacijo.E-papirtekmuje zLCD zasloni na policah, segmentni prikazovalniki in tradicionalne papirnate nalepke-vsak z različnimi lastnostmi delovanja, strukturo stroškov in priljubljenimi točkami uporabe. Naslednja analiza zagotavlja tehnično podlago za odločitve o izbiri tehnologije.

E-papirne (EPD) elektronske nalepke za police

Princip delovanja: Elektroforetska migracija delcev v suspenziji mikrokapsul pod uporabljenim električnim poljem. Bistable-ohranja sliko brez napajanja.

Prednosti: Ničelna poraba energije v statičnem stanju (prava bistabilnost), odlična berljivost okoliške svetlobe, široki koti gledanja (170 stopinj +), videz,-podoben papirju, ki se naravno ujema z maloprodajnimi okolji, več-letna življenjska doba baterije iz gumbastih celic, berljivost na sončni svetlobi za uporabo na prostem in visoke-svetlosti.

Omejitve: Počasno osveževanje (300-2000 ms za popolno posodobitev), omejena barvna zmogljivost (1-4 barve za komercialne izdelke, pojavljajo se polne barve), zamegljeni artefakti, ki zahtevajo redno popolno osvežitev, poslabšanje delovanja pri nizkih temperaturah, višja začetna cena na enoto kot alternative LCD.

Struktura stroškov: Moduli zaslona 3–15 USD, odvisno od velikosti in barvne zmogljivosti; popolne enote ESL s krmilnikom, komunikacijo, ohišjem in baterijo 8-40 USD; infrastruktura (prehodi, programska oprema za upravljanje) doda 0,50–2 USD na oznako za tipične uvedbe.

Optimalne aplikacije: Cenovno-osredotočeno maloprodajno označevanje z redkimi posodobitvami (živila, splošno blago, lekarna), zunanja ali visoka-okolje-osvetljena okolja, uvedbe, ki dajejo prednost dolgoživosti baterije pred hitrostjo posodabljanja, aplikacije, ki zahtevajo papirnato-estetiko.

LCD zasloni na policah

Princip delovanja: Modulacija svetlobe s tekočimi kristali z LED osvetlitvijo ozadja. Zahteva stalno napajanje za osvetlitev ozadja; stanje zaslona se ne vzdržuje brez napajanja.

Prednosti: Hitro osveževanje (standard 60 Hz, primerno za video), polna barvna zmogljivost z milijoni barv, visoka svetlost za-promocije, ki pritegnejo pozornost, možnost prikaza videa in animacije, zrela tehnologija z obsežnim ekosistemom dobaviteljev.

Omejitve: Neprekinjena poraba energije (3-15 W za tipične zaslone na robovih polic), slaba svetlobna učinkovitost okolice (sprani videz v svetlih maloprodajnih okoljih), omejitve vidnega kota (tipično ±60 stopinj pred premikom barve), okvara osvetlitve ozadja je pogost način napake, zahteva žično napajalno infrastrukturo.

Struktura stroškov: Moduli zaslona 15-50 USD, odvisno od velikosti; celotni omrežni regalni prikazi 50-200 USD; stroški namestitve pogosto presegajo stroške strojne opreme zaradi zahtev električne infrastrukture.

Optimalne aplikacije: Promocijski zaključki, kjer animacija pritegne pozornost, video{0}}oglasni zasloni, časovno-omejene promocijske akcije, okolja z nadzorovano osvetlitvijo (notranjost nakupovalnih središč, trgovine na letališčih), aplikacije, kjer električna infrastruktura že obstaja.

Segmentni LCD zasloni

Princip delovanja: Preprosti segmenti s tekočimi kristali (kot so zasloni kalkulatorjev), ki jih poganjajo namenski gonilniki segmentov. Zelo nizka moč, vendar omejena na vnaprej-nabore znakov.

Prednosti: Izjemno nizki stroški (0,50–2 USD na zaslon), zelo nizka poraba energije (mikroamperi za statični zaslon), širok temperaturni razpon, preprosta pogonska elektronika, dokazana zanesljivost v desetletjih uporabe.

Omejitve: Fiksni vzorci segmentov omejujejo vsebino, ki jo je mogoče prikazati (običajno le številke in omejeni znaki), brez grafičnih zmožnosti, omejene možnosti velikosti, estetsko zastarel videz, vsak znak zahteva namenski vzorec segmenta.

Struktura stroškov: Prikažite module v obsegu pod 1 USD; celotne enote prikaza cen 2-5 USD; minimalni stroški infrastrukture.

Optimalne aplikacije: Čisto numerični prikaz cen, kjer prilagodljivost vsebine ni potrebna, izjemno stroškovno{0}}občutljive uvedbe, velike-aplikacije, ki dajejo prednost ekonomiji enote pred zmogljivostjo, uvedbe v težkih okoljih, kjer sofisticirana elektronika ustvarja tveganje glede zanesljivosti.

Papirnate nalepke (ročno)

Princip delovanja: Natisnjene papirnate nalepke, vstavljene v plastična držala ali prilepljene neposredno na robove polic. Ročno posodobilo osebje trgovine.

Prednosti: Najnižji tehnološki stroški (dejansko nič za strojno opremo zaslona), neomejena grafična prilagodljivost, nobena elektronika, ki bi se pokvarila, nobena infrastrukturna zahteva, znan potek dela za maloprodajno osebje.

Omejitve: Delovno-intenziven postopek posodabljanja (15-30 sekund na nalepko za izkušeno osebje), nagnjenost k napakam (ocenjene težave s točnostjo cen 5–15 % v običajni maloprodaji), stroški materiala in potrošnega materiala za tiskanje, omejena zmožnost izvajanja hitrih sprememb cen, okoljski odpadki zaradi odlaganja nalepk.

Struktura stroškov: Držala za nalepke 0,10 $-0,50 $ vsak; papirnate nalepke 0,01 $-0,05 vsaka; tekoči stroški dela in materiala običajno presežejo stroške življenjskega cikla ESL v 2-4 letih za aplikacije z visoko frekvenco posodabljanja.

Optimalne aplikacije: zelo majhne maloprodajne dejavnosti, kjer so stroški dela zanemarljivi (trgovine, ki jih upravlja lastnik-), okolja z izjemno nizko frekvenco posodabljanja, začasna ali pojavna-maloprodaja, kjer naložba v infrastrukturo ni upravičena, aplikacije, ki zahtevajo nenavadne fizične oblike, ki niso na voljo v elektronskih možnostih.

Okvir za izbiro tehnologije

Merila odločanja za izbiro tehnologije zaslona vključujejo več dejavnikov, ki jih je treba tehtati glede na prednostne naloge aplikacij:

Pogostost posodabljanjamočno vpliva na izbiro tehnologije. Aplikacije z manj kot tedenskimi posodobitvami redko upravičijo naložbo v ESL; papirnate nalepke ostajajo ekonomične. Aplikacije z vsakodnevnimi posodobitvami dosežejo prelom ESL v 2-3 letih. Aplikacije z večkratnimi dnevnimi posodobitvami dajejo prednost ESL ekonomiji.

Vsebinska kompleksnostvpliva na izbiro tehnologije. Čisti numerični prikaz cen lahko uporablja segmentni LCD po najnižji ceni. Cene in omejeno besedilo (imena izdelkov, cene na enoto) ustrezajo e-papirnemu ESL. Bogata grafična vsebina ali video zahteva LCD kljub višjim stroškom energije.

Okoljski pogojiomeji možnosti. Močna ambientalna svetloba (zunaj, okna, svetla maloprodajna razsvetljava) daje prednost odsevnemu zaslonu e-papirja. Okolja z nadzorovano osvetlitvijo lahko učinkovito uporabljajo LCD. Ekstremne temperature (v hladilniku, na prostem) zahtevajo ustrezne ocene plošč ne glede na izbiro tehnologije.

Razpoložljivost električne infrastrukturepogosto določa izvedljivost. Lokacije brez razpoložljivega napajanja ali kjer bi bilo električno napajanje previsoko drago, v bistvu zahtevajo baterijsko napajanje-ESL. Na lokacijah z že vzpostavljeno električno infrastrukturo (nad-vezji razsvetljave polic) lahko razmislite o možnostih LCD.

Analiza skupnih stroškov lastništvabi morali upoštevati:

Te številke se močno razlikujejo glede na lokalne stroške dela, pogostost posodabljanja in obseg uvajanja. Izračun običajno daje prednost ESL za pogostost posodabljanja nad 1-2-krat na teden na trgih dela v razvitem gospodarstvu.

Strategije hibridne uvedbe

Nekaj ​​trgovcev na drobno uporablja eno tehnologijo zaslona v vseh aplikacijah. Hibridne strategije usklajujejo tehnologijo z zahtevami aplikacij v enem maloprodajnem okolju:

E-papir za ceno, LCD za promocijouporablja ESL za rutinsko določanje cen v celotni trgovini, medtem ko postavlja LCD zaslone na končne pokrove, blagajne in promocijske vroče točke, kjer video zmogljivost in visoka svetlost pritegneta pozornost strank. Ta pristop zajema prednosti učinkovitosti ESL za večino založb, hkrati pa ohranja promocijsko prilagodljivost tam, kjer je najpomembnejša.

Segment LCD za ceno, e-papir za informacijeuvaja poceni segmentne zaslone za čisto numerično določanje cen, medtem ko uporablja večje zaslone na e-papirnatem papirju za podrobne informacije o izdelkih, kjer zapletenost vsebine upravičuje strošek. Ta pristop zmanjša stroške za-osnovne nalepke velikega obsega, hkrati pa omogoča bogat prikaz informacij, kjer vrednost za stranke upraviči naložbo.

Ujemanje tehnologije-temperaturnega območjauporablja standardni ESL v maloprodajnih območjih okolice, medtem ko uporablja široke-temperaturne različice v hladilnih območjih in se potencialno odloči za bolj trde zaslone v zamrzovalnih oddelkih, kjer celo široko{1}}temperaturna-zmogljivost papirja postane obrobna. Izbira tehnologije sledi okoljskim zahtevam in ne uporabi enotnih specifikacij.

Povečajte-primerno infrastrukturolahko uporabljajo ESL s polno omrežno infrastrukturo v trgovinah velikega-formata, medtem ko uvajajo samostojne segmentne zaslone ali celo papirnate nalepke v trgovinah manjšega formata, kjer naložbe v infrastrukturo niso ekonomične. Pri izbiri tehnologije se poleg tehničnih zahtev upošteva tudi obseg uvedbe.

Nastajajoče tehnologije

Visoko-hitra raziskava EPD

Laboratorijske demonstracije so dosegleHitrost osveževanja 75Hzna e-papirnatih ploščah,-ki se približujejo območju LCD-ja. Te predstavitve na industrijskih konferencah so resnično impresivne, vendar je uvedba proizvodnje še daleč.

Ključne omogočitvene tehnologije vključujejododatki iz tekočih kristalovki elektroforetično tekočino dopolnjujejo s spojinami, ki povzročajo učinke povratnega toka. Raziskave poročajo o 2,8-kratnem izboljšanju hitrosti ob hkratnem zmanjšanju pogonske napetosti za 50 %.Tanko{0}}sprednji-laminatizmanjšati migracijsko razdaljo delcev.Nove formulacije nanodelcevoptimizirati karakteristike površinskega naboja in zmanjšati hidrodinamični radij. instrojno učenje-optimizirano ustvarjanje valovse v realnem-času prilagodi prikazu stanja in okoljskih pogojev.

Te tehnologije ostajajo v razvoju. Določanje proizvodnih ESL izdelkov na podlagi laboratorijskih rezultatov ni priporočljivo.

Evolucija barvnega E-papirja

Galerija E Ink 3tehnologija kaže, kam gre barvni EPD. Črno/bela osvežitev je padla na350 ms, kar je manj kot 2000 ms v prejšnjih generacijah. Hitre barvne uspešnice500 ms. Deluje standardni barvni način750-1000 ms. Barvni način najboljše kakovosti še vedno potrebuje1500 ms.

Barvni EPD prehaja iz "komaj uporabnega" v "praktično izvedljivega" za izbrane aplikacije. Pričakujte nadaljnje izboljšave, vendar bo enobarvno zaradi temeljnih razlik v fiziki delcev za nedoločen čas ohranilo prednosti hitrosti in moči.

Specifikacije zmogljivosti za načrtovanje sistema

Minimalne izvedljive specifikacije

Za splošno označevanje maloprodajnih polic te številke predstavljajo tla:

Čas osveževanjanaj doseže 2000 ms ali več za globalni način, 500 ms ali več za delni način.Kontrastno razmerjemora preseči 8:1.Resolucijamora doseči vsaj 100 DPI.Vidni kotmora obsegati 170 stopinj ali več.Delovno temperaturno območjemora pokrivati ​​0 stopinj do 40 stopinj.Življenjska doba baterijebi moral presegati 5 let pri 2 posodobitvah na dan.

Izboljšane specifikacije

Za zahtevne aplikacije-pogoste posodobitve, hladilnice, promocijske vsebine-strožje specifikacije:

Čas osveževanjamora doseči 1000 ms za globalno, 300 ms za delno.Kontrastno razmerjemora presegati 12:1.Resolucijamora doseči 120 DPI ali več.Barvna zmogljivost(3-4 barve) postane relevanten.Delovno temperaturno območjemora obsegati -25 stopinj do 50 stopinj.Življenjska doba baterijebi moral presegati 3 leta pri 4 posodobitvah na dan.

Potrditev specifikacije

Specifikacije prodajalca je treba preveriti v realnih pogojih. To ni izbirno-naleteli smo na znatne vrzeli med trditvami v podatkovnem listu in proizvodno zmogljivostjo.

Preizkusite čas osveževanja pri najnižji in najvišji delovni temperaturi, ne le pri sobni temperaturi. Kontrastno razmerje potrdite pri dejanskih svetlobnih pogojih trgovine, ne pri laboratorijski osvetlitvi. Preverite projekcije življenjske dobe baterije s predvideno pogostostjo posodabljanja in vrsto vsebine-projekcije prodajalca običajno predvidevajo najboljši-scenarij. Preverite zakasnitev posodobitve-na sistemski ravni s številom ciljnih oznak, da zagotovite ustrezno skaliranje omrežne arhitekture.

Ujemanje tehnologije z aplikacijo

Izbira tehnologije elektronskih nalepk na policah se na koncu zmanjša na ujemanje zmogljivosti z zahtevami. Fizika elektroforetskih zaslonov postavlja trdne meje-hitrost osveževanja, temperaturno občutljivost, podvojeno vedenje-, ki jih nobena optimizacija ne bo presegla. Razumevanje teh meja omogoča realno načrtovanje sistema in izbiro ustrezne tehnologije.

Za uvedbe, kjer omejitve ustrezajo aplikaciji-zmerne frekvence posodabljanja, delovanje pri temperaturi okolja,-cenovno osredotočena vsebina-ESL zagotavlja prepričljivo vrednost z odpravo dela, izboljšano natančnostjo določanja cen in operativno prilagodljivostjo. Za aplikacije, ki nasprotujejo omejitvam ESL,-visoke-posodobitve, ekstremne temperature, bogata medijska vsebina-se lahko izkažejo, da so alternativne tehnologije ali hibridni pristopi primernejši.

Tehnologija še naprej napreduje. Hitrost osveževanja se postopno izboljšuje. Barvna zmogljivost se razširi. Temperaturna območja se širijo. Toda temeljna fizika ostaja. Uspešna uvedba ESL zahteva delo znotraj teh omejitev, ne pa se pretvarjati, da ne obstajajo.
