Ali lahko prilagodite prosojni LED zaslon?

ja Ampak to ni bistvo.

"Prilagajanje" v industriji prozornih LED zaslonov je trženjska modna beseda. Odprite spletno mesto katerega koli proizvajalca in videli boste »prilagajanje na voljo«, »prilagojeno vašim potrebam«, »-storitev prilagajanja na enem mestu«. To ustvarja iluzijo: kot da je mogoče proizvesti kakršno koli želeno obliko, velikost ali učinek.

90 % tako-"prilagajanja" je samo modularno sestavljanje-mešanice in kombinacije.

Osnovna enota prozornega LED-zaslona je modul-običajno standardnih kosov 500 mm × 500 mm ali 1000 mm × 500 mm. Zaslon 3m×2m? Vzemite 6 modulov in jih sestavite skupaj. 5m×3m? Sestavimo skupaj 15.

Pravega prilagajanja-ne-standardnih velikosti modulov, nepravilnih rezov, posebnih ukrivljenosti-večina proizvajalcev preprosto noče izvajati ali pa bodo navedli ceno, ki je zasnovana tako, da odvrača od sprejemanja. Zakaj? Ker "prilagajanje" v proizvodnji pomeni nove kalupe, prilagoditve proizvodne linije, posamezne preglede kakovosti-vse stroške. In prozorni robovi zaslona LED se že stiskajo; proizvajalci nimajo spodbude za prilagajanje posebnim zahtevam.

Kaj "prilagajanje" dejansko pomeni (tako da vas prodaja ne more zajebavati)

Velikost-Prilagodljiva, vendar v mreži

Velikosti prosojnih zaslonov so celi večkratniki velikosti modulov. Skupne specifikacije modula: 500 × 500 mm, 500 × 1000 mm, 1000 × 500 mm, 1000 × 1000 mm. 3.5 metrov širine? Ne obstaja-ali je visok 3 metre ali 4 metre. 2.7 metre? 2,5 metra ali 3 metre-izberite enega.

Nekateri proizvajalci lahko naredijo "rezane module", da dosežejo ne-standardne velikosti, vendar to pomeni tiskana vezja po meri, nove kalupe, začenši s 30–50-odstotnim povečanjem stroškov in 2–4 tedne daljšim dobavnim časom. Ali je vredno, je potreben izračun.

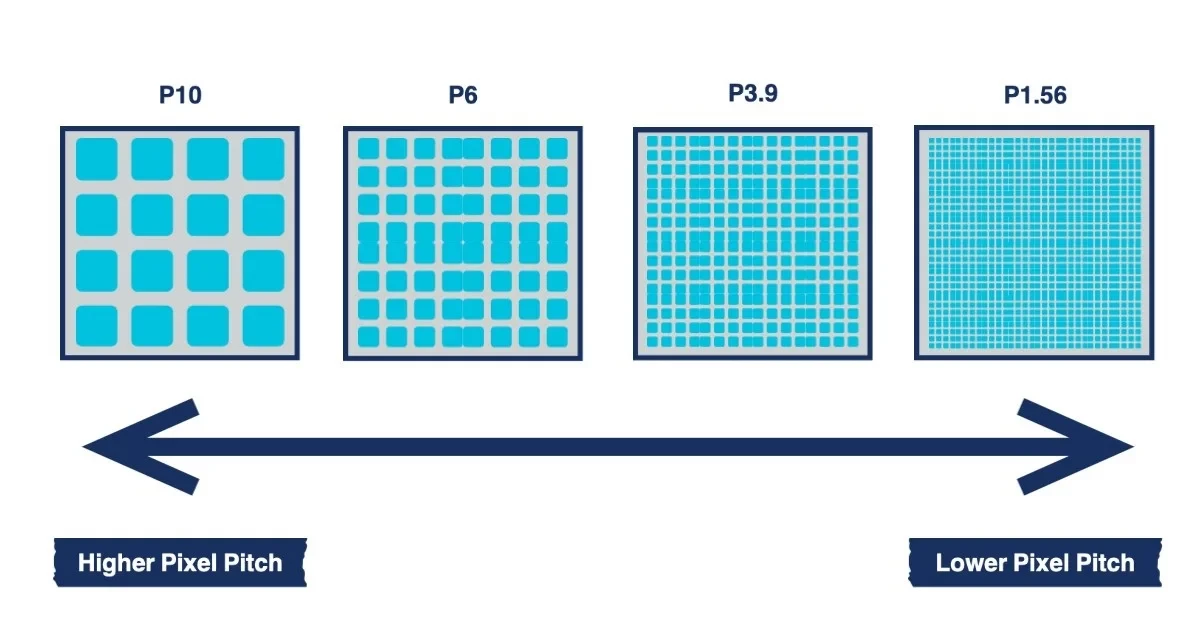

Pixel Pitch-Osnovna izbira

P3.9, P7.8, P10, P15, P20... Ta parameter neposredno določa razmerje med jasnostjo, preglednostjo in ceno.

P3.9 deluje za gledanje 3-6 metrov, zagotovi vam 55-65% preglednost, stane največ. P7.8 ustreza 6-12 metrom, prosojnost se poveča do 65-75 %, cena srednjega razreda. P10 je 10+ metrov daleč, 70-80 % prozoren, cenovno ugodnejši. P15 in P20? To so za reklamne panoje - 15-30 metrov razdalje gledanja, 75-85% preglednosti, najcenejša možnost.

Manjši razmik slikovnih pik ni vedno boljši-boljše je tisto, kar se ujema z razdaljo gledanja. Atriji nakupovalnih centrov, zunanje zavese,-okena od blizu-zahteve so popolnoma drugačne.

Svetlost-Velika razlika med notranjim in zunanjim prostorom

Notranja uporaba: 800-2000 nit je dovolj. Zunanja ali direktna sončna svetloba: vsaj 4000-6000 nit, sicer čez dan ne bo nič vidno.

Svetlost je prilagodljiva, vendar večja svetlost pomeni večjo porabo energije, več toplote in višjo ceno. Vprašajte proizvajalca, ali navajajo "najvišjo svetlost" ali "trajno svetilnost pri delovanju"-nekateri proizvajalci navajajo najvišje vrednosti, ki jih dejansko ni mogoče vzdrževati med neprekinjeno uporabo.

Kako montiraš to zadevo?

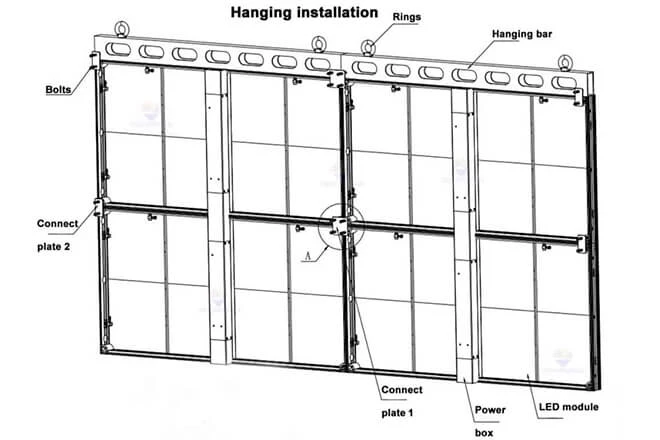

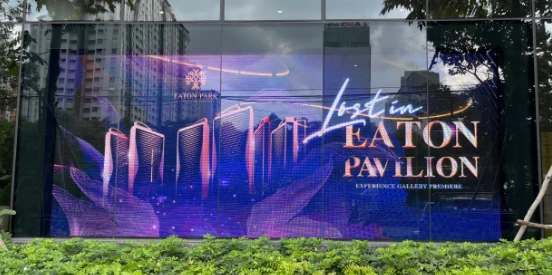

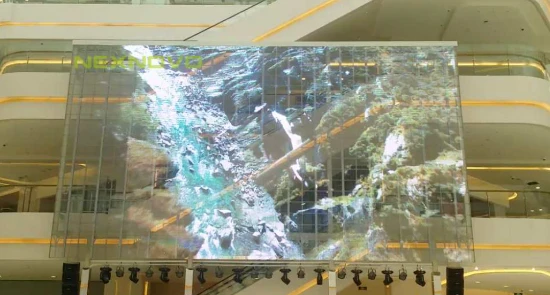

Visenje z vrha je primerno za atrije nakupovalnih središč in kulise za odr. Na tleh-stoječe ali zložene obleke so primerne za začasne razstave. Nadometna-vgradnja ali vdelana-pritrjena na notranjo stran steklenih zaves-je najpogostejša arhitekturna uporaba. Steber-vgrajen z neodvisno nosilno oporo deluje za zunanje oglaševanje.

Metoda namestitve določa usmeritev vzdrževanja modula (vzdrževanje spredaj ali vzdrževanje zadaj), izbiro dodatne opreme in celo konstrukcijsko zasnovo samih modulov. O tem se morate odločiti pred naročilom-in ne med namestitvijo.

Spredaj vzdrževanje ali zadaj? Narobe razumete in rušite zidove

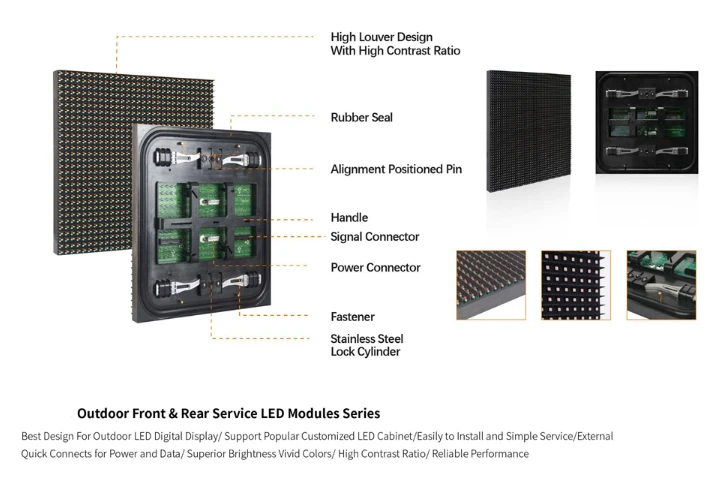

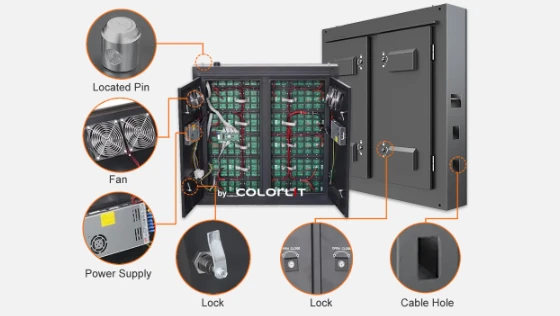

Vzdrževanje zadnje strani pomeni odstranitev modulov z zadnje strani. Zahteva vsaj 50 cm prostora za zaslonom. Nižji stroški. Vzdrževanje sprednje strani pomeni odstranitev modulov s sprednje strani. Primeren za stenske-namestitve brez prostora zadaj, bolj zapletena struktura modula, 10-20% višji stroški.

Če izberete napačen način vzdrževanja, bo morda treba podreti celotno steno samo za zamenjavo enega modula.

Nadzorni sistem{0}}Izogibajte se zaklepanju-

Ugledni proizvajalci se bodo odločili: uporabiti njihov lastniški nadzorni sistem ali uporabiti industrijske{0}}standardne (NovaStar, Colorlight, Linsn).

Priporočilo: Izberite univerzalni sistem. Lastniški sistemi so okovi. Prihodnje nadgradnje in vzdrževanje bodo v njihovi milosti in nemilosti.

Stopnja zaščite-Odvisno od scenarija

Notranje suho okolje: IP30-IP40 zadostuje. Notranja vlaga ali vodna para: IP54. Pol-zunanji ali popolnoma zunanji: IP65 ali višji. Vsaka višja stopnja stopnje zaščite doda 5-15 % k ceni. Ne pretiravajte z inženiringom, vendar ne podcenjujte specifikacij, da bi vam voda uničila zaslon.

Podrobnosti o videzu-Prilagodljivo, vendar omejeno

Barva okvirja (črna/bela/srebrna/siva), barva traku LED, položaj napajalne omarice-večina proizvajalcev jih lahko prilagodi.

Toda pričakovanja bi morala biti omejena: barve LED-čipov, širina traku, debelina modula-so standardizirani. Razen če je količina dovolj velika, da upraviči namensko proizvodno linijo, jih ni mogoče spremeniti.

Tako-imenovano »prilagajanje« v 80 % pomeni ustvarjanje kombinacij znotraj fiksnih možnosti. Ustrezni korak slikovnih pik, svetlost, velikost, način namestitve, način vzdrževanja, nadzorni sistem in stopnja zaščite-zaslon je narejen po meri-. Zavedajte se jih napačno in noben denar, porabljen za "posebne oblike", ne bo rešil. Preostalih 20%? Bodisi nesramno drago bodisi preprosto nesprejeto.

Prevara s preglednostjo

Glavna prodajna točka prozornih LED zaslonov je "prosojnost". Toda označevanje preglednosti v tej industriji je zmešnjava.

Ko proizvajalec reče 80-odstotno preglednost, kako so dobili to številko? Nekateri merijo razmerje med režami med trakovi LED in skupno površino-, kar je geometrijska prosojnost. Nekateri merijo dejansko prepustnost svetlobe-to je optična prosojnost. Nekateri v celoti izključujejo okvir, napajalnik in kable ter merijo le najbolj pregledno območje. Nekateri celo navajajo "teoretično preglednost", ki je dejanski izdelek ne more doseči. Ni enotnega standarda-številke so kakršne koli odloči proizvajalec.

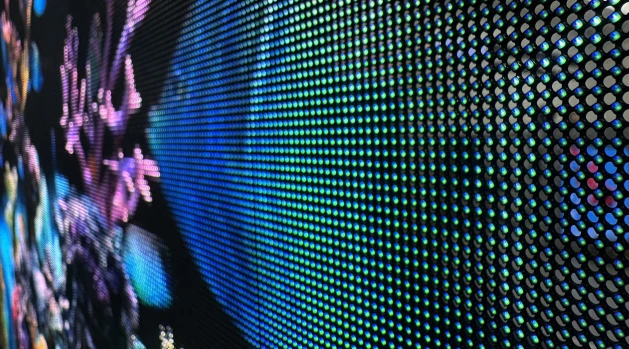

Visoka preglednost pomeni tanjše LED trakove, večji razmik, manj LED čipov. Manj LED čipov pomeni manjšo svetlost in redkejše slikovne pike. Stojte 3 metre stran od zaslona P10 s 85-odstotno prosojnostjo in slika bo razpršena-slikovne pike so jasno vidne. To ni "zaslon", ampak vrste svetlečih pik.

Torej, ko se proizvajalec ponaša z "90-odstotno preglednostjo," se je treba vprašati: kakšna je gostota slikovnih pik? Kakšna je dejanska svetlost? Kakšna razdalja gledanja? Če ti niso razčiščeni, sledi obžalovanje po podpisu pogodbe.

Veliko neuspešnih projektov izvira ravno iz tega: naročnik je bil navdušen nad "visoko preglednostjo", vendar je po namestitvi odkril, da je vsebina podnevi nevidna in ponoči preveč bleščeča. Pregledno, da-toda polovica funkcionalnosti zaslona je bila uničena.

Pozabite na »Prilagajanje«-Začnite z razdaljo gledanja

Namesto da bi se obsedeni s tem, "ali ga je mogoče prilagoditi," ugotovite eno stvar: kakšna je razdalja gledanja? To določa korak slikovnih pik. Razmak pikslov določa ceno, preglednost, kakovost prikaza-določa skoraj vse.

Izračun je preprost: najmanjša razdalja gledanja (metri) ≈ razmak pikslov (milimetri)

Zaslon P3.9 deluje dobro za gledanje znotraj 4 metrov. Zaslon P10 se združi samo z razdalje 10+ metrov. Zaslon P20 je namenjen gledalcem, ki so oddaljeni več deset metrov. Izberite napačen korak slikovnih pik in nobena vsota denarja vas ne bo rešila.

Tukaj je nekaj, kar sem videl znova in znova: okna trgovskih centrov s prozornimi zasloni P10 ali celo P16, lastniki se pritožujejo nad slabimi rezultati. Razdalja gledanja skozi okno je samo 2-3 metre-P10 z nameščenimi slikovnimi pikami, večjimi od palca, in pričakujete, da bo videti dobro? Toda P10 je poceni - prihranjen denar, uničil je učinek.

Pravi pomen »prilagajanja« ni v tem, da bi proizvajalec izdelal nenavadno{0}}zaslon-, temveč najti ravnovesje med razmikom slikovnih pik, prosojnostjo, svetlostjo in proračunom, ki najbolje ustreza scenariju. To zahteva strokovno presojo, ne pa izpolnjevanje obrazca z zahtevami in čakanje na ponudbe.

Ukrivljeni zasloni na sejmih izgledajo osupljivo. V Real Projects so nočna mora.

Ukrivljene, valjaste, valovito-oblikovane, sferične-to so stvari,-ki najbolj pritegnejo pozornost na razstavah in kar proizvajalci radi razkazujejo kot svoje "zmožnosti prilagajanja".

Toda v resničnih projektih imajo nepravilni zasloni veliko več pasti kot ravni zasloni.

Stroški se ne povečujejo linearno-, ampak eksponentno. Ukrivljen zaslon enake površine bi lahko stal 2-3-krat več kot ploski zaslon, ker zahteva prilagodljiva tiskana vezja ali sestav modula majhne velikosti z nizkimi stopnjami izkoristka in zapletenimi procesi.

Ukrivljenost ima fizične meje. Proizvajalec bi lahko rekel, da lahko naredimo ukrivljene, toda kakšen je najmanjši upogibni radij? Omejitev za standardne izdelke je okoli 500-1000 mm. Želite bolj napeto krivuljo? LED čipi bodo odpadli, PCB-ji bodo počili.

Obstaja še ena težava, ki je mnogi ljudje ne upoštevajo: šivi so povečani na ukrivljenih površinah. Šive modulov na ravnih zaslonih je mogoče nadzorovati tako, da so skoraj nevidni s prostim očesom. Toda na ukrivljenih površinah se moduli srečajo pod kotom, zaradi česar so šivi očitni-, zlasti na temnih prizorih, kjer se pojavijo vidne črne črte.

In potem je tu še vzdrževanje. Ko modul na ravnem zaslonu odpove, ga odstranite, zamenjajte-traja nekaj minut. Ukrivljeni zaslonski moduli so izdelani pod koti po meri. Zamenjava enega lahko pomeni čakanje, da ga proizvajalec znova proizvede. Kaj pa, če je ukinjeno?

Nepravilne zaslone je mogoče narediti. Toda razen če scenarij resnično zahteva nepravilno obliko za učinek, so raje ploski zasloni. Cenejši, stabilnejši, lažji za vzdrževanje.

Kam gre denar v resnici (in kje ste označeni)

Razumevanje strukture dobička te industrije razkriva, kje je pribitek v narekovajih.

Največja stroškovna komponenta prozornih LED zaslonov je LED čip, ki predstavlja 30-40 % skupnih stroškov. Proizvajalci čipov (Sanan, Changelight, Epistar) so višje v verigi z bruto maržami 15–25 % – te cene so razmeroma pregledne.

Pakiranje,-ki spreminja čipe v kroglice LED-predstavlja 15-20 %. Podjetja, kot sta Nationstar in MLS, se s tem ukvarjajo z bruto maržami 10–20 %.

Kjer so marže najvišje, so pri proizvodnji zaslonov in sistemski integraciji-bruto marže 20–40 %. Tu je tudi največ oznak.

Prejeti predračun je morda šel skozi 2-3 plasti od proizvajalca do končnega uporabnika: proizvajalec → regionalni distributer → integrator → končni uporabnik. Vsaka plast doda 10-30 %. Isti izdelek po različnih kanalih se lahko razlikuje v ceni za 50 %.

Obstaja tudi skrita točka dobička: nadzorni sistem. Številni proizvajalci uporabljajo lastniške protokole-ko je treba uporabiti njihov zaslon, njihove nadzorne kartice, njihovo programsko opremo in njihovo tehnično podporo. Naknadno vzdrževanje, nadgradnje-ne glede na ceno, ki jo navedejo, ni izbire.

Kako se izogniti pastem? Poskusite pridobiti neposredno od proizvajalcev zaslonov in preskočite posrednike. Vztrajajte pri univerzalnih nadzornih sistemih (NovaStar, Colorlight sta industrijska standarda)-ne zaklenite se v lastniške sisteme. Primerjajte vsaj tri ponudbe-če obstajajo velike razlike v cenah za iste specifikacije, nekaj zahteva preiskavo.

Zaslon je samo polovica cene. resno

Pri prozornem LED-zaslonu lahko sam izdelek predstavlja le 50–60 % celotne naložbe. Kam gre ostalo?

Namestitev in podporni sistemi.

Prozorni zasloni so videti lahki in tanki, vendar niso lahki-8-15 kg na kvadratni meter. 100 kvadratnih metrov velika steklena zavesa s prozornimi zasloni doda skoraj tono dodatne obremenitve. Ali lahko obstoječa struktura zavese to prenese? Ali potrebuje ojačitev? To ni odgovornost proizvajalca – potrebna je ocena strokovnega gradbenega inženirja.

Elektrika je drugo vprašanje. Prozorni zasloni porabijo 200-600 vatov na kvadratni meter. Na 100 kvadratnih metrih je to 20-60 kilovatov. Ali je sistem distribucije električne energije ustrezen? Ali so potrebni namenski daljnovodi?

Kaj pa odvajanje toplote? LED diode proizvajajo toploto, steklene zavese pa ne dihajo. Prostor med zaslonom in steklom se poleti zelo segreje, zlasti na-južnih fasadah. Brez obravnavanja odvajanja toplote se življenjska doba zaslona občutno zmanjša.

Težavno je tudi usklajevanje gradnje. Pri novogradnjah je treba prozorne zaslone vnaprej uskladiti z zasnovo zavese. Pri projektih prenove so lahko potrebna soglasja zunanja fasadna dela. Komercialne stavbe morajo upoštevati tudi, kako gradnja vpliva na poslovanje.

To je pravo »prilagajanje«-in ne prilagajanje zaslona, ​​ampak prilagajanje celotne rešitve. Proizvajalci ali integratorji, ki upoštevajo vse to, so tisti z resnično zmogljivostjo dostave. Tisti, ki govorijo samo o zaslonih, ne da bi razpravljali o namestitvi, bodisi čakajo, da bodo pozneje dodatno zaračunali, bodisi nameravajo izginiti po dostavi.

Bottom Line

Beseda "prilagajanje" naredi prozorne LED zaslone vsemogočne. Toda dejansko je to zrel industrijski izdelek z jasnimi tehničnimi mejami in ekonomskimi načeli.

Proizvajalci lahko pomagajo najti pravo konfiguracijo znotraj uveljavljenih tehničnih okvirov. Proizvajalci ne morejo kljubovati zakonom fizike.

Namesto spraševanja, "ali ga je mogoče prilagoditi," vprašajte, "kaj je dejansko potrebno?" Ugotovite razdaljo gledanja, svetlost okolja, pogoje namestitve in proračunske omejitve. Ko so te omejitve definirane, se seveda pojavi optimalna rešitev. Ostalo je le najti zanesljivega proizvajalca, ki ga bo izvedel.
